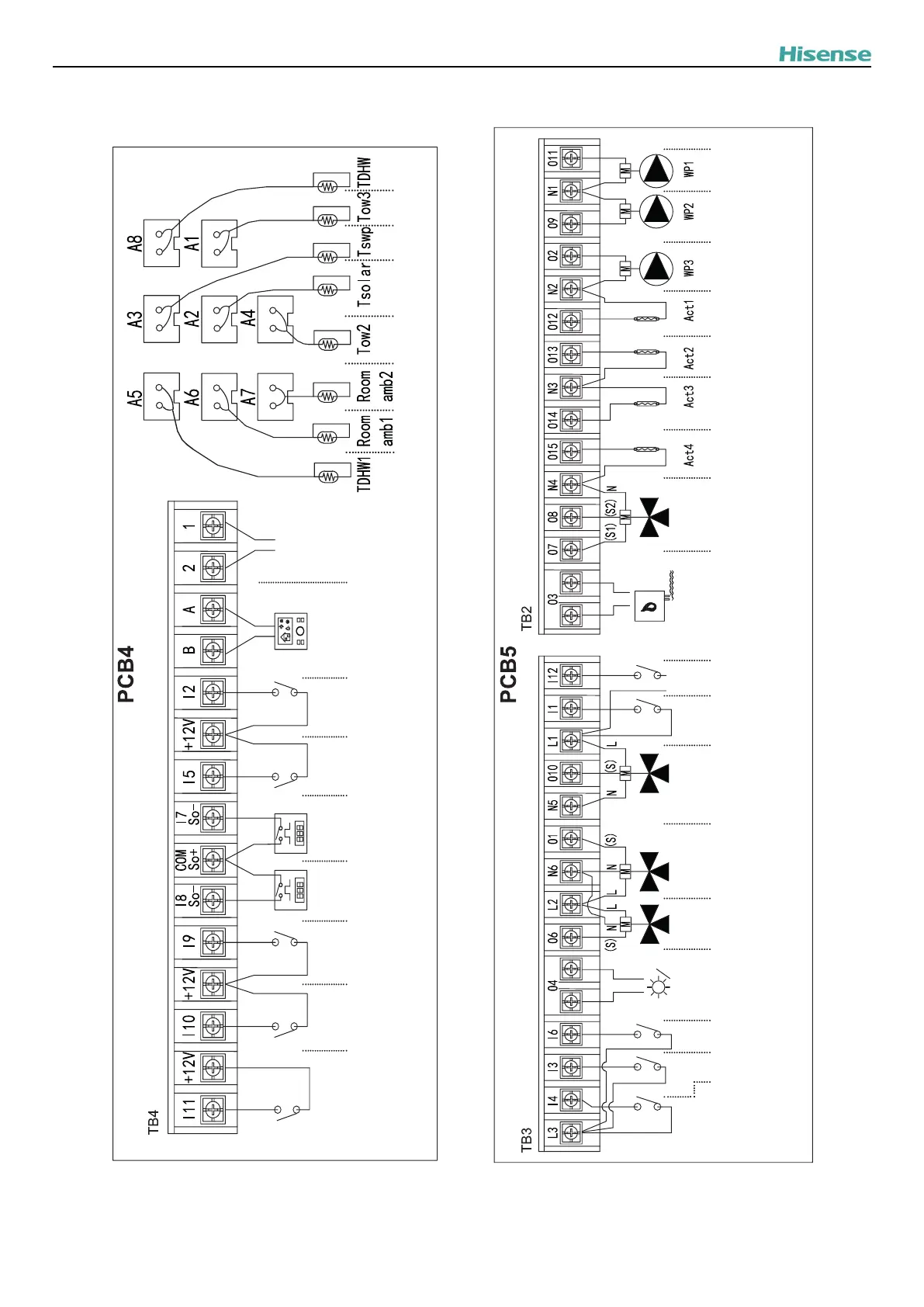

10.4 OPTIONELE BEDRADING VAN DE BINNENUNIT (ACCESSOIRES)
1/2: Voor de transmissie tussen de buiten- en binnenunit.
A/B: Voor de transmissie tussen de binnenunit en hoofdbediening.
Andere: Gereserveerd voor functies ter plaatse.
OPMERKING: Alle aansluitklemplaten op PCB4 mogen alleen lage spanningssignalen gebruiken, hoge spanning wordt verboden.
Gereserveerd voor functies ter plaatse
OPMERKING: Alle aansluitklemplaten zorgen alleen voor functionele signalen en drijven geen krachtige belastingen aan.
Ingang 11
Im-
puls
TW
3WV
Warm
tapwater
Mengklep
Uitgangsignaal
boilercombinatie
(Voorbe-
houden)
Ingang 10
Vraag
AAN/UIT 2
Stroomme-
ter 2
Stroomme-
ter 1
Slimme
actie
C1 & C2
ECO
Hoofdbediening
Transmissie
Zonnepaneel
ingangssignaal
Zonnepaneel
uitgangssignaal
3WV
Zwembad
3WV Koelen
Vraag AAN/
UIT 1
Warm
water
THe2
? OPMERKING
De in de klem toegelichte ingangen en uitgangen zijn fabrieksmatig ingestelde opties. Via de besturing van de hoofdbediening kunnen enkele andere
functies van de ingangen en uitgangen worden gecongureerd en gebruikt.
ELEKTRISCHE- EN BEDIENINGSINSTELLINGEN
28
