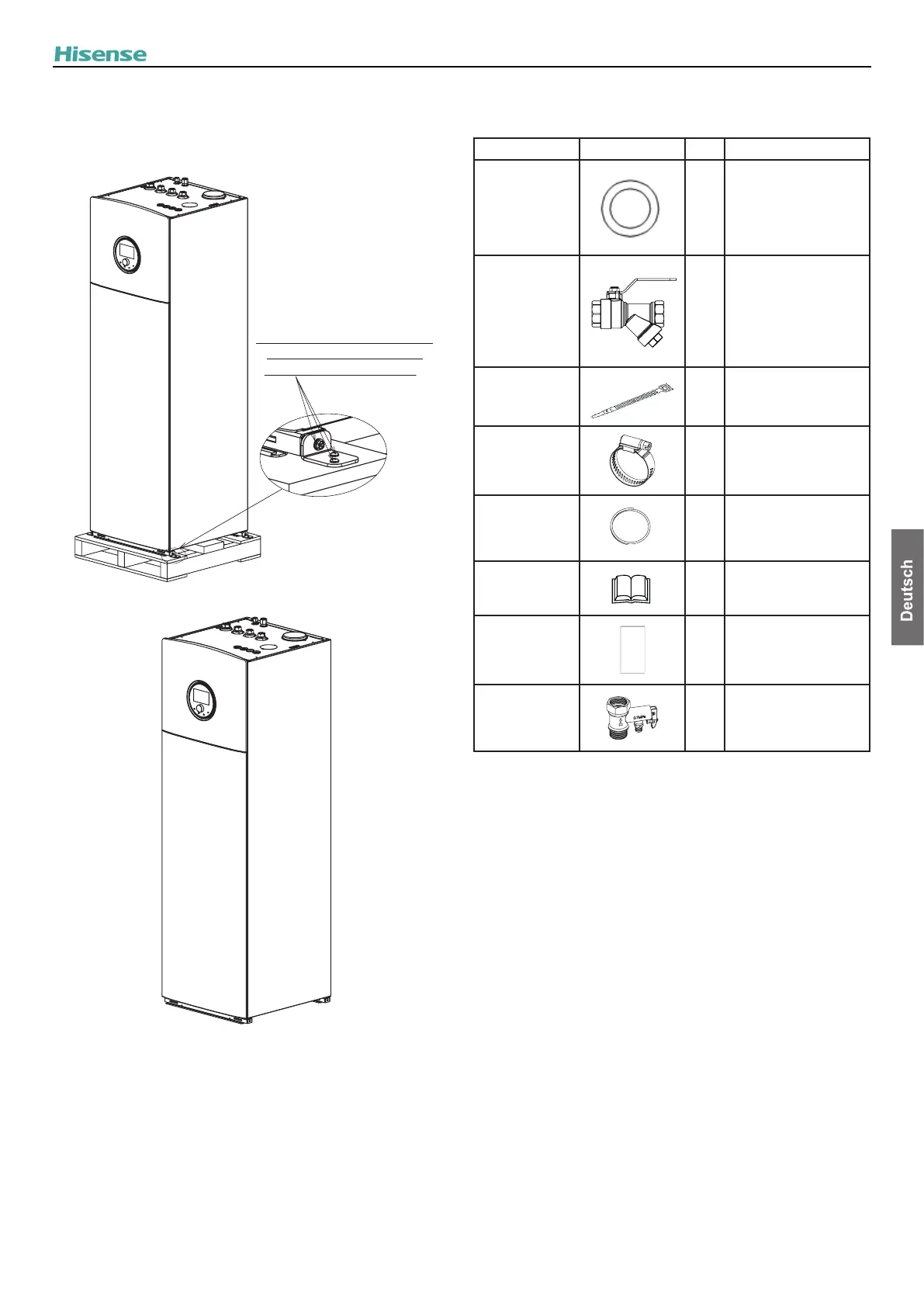

3 Entfernen Sie die 4 L-förmigen Füße an den 4 Ecken und
nehmen Sie dann das Innengerät von der Holzpalette.
Stellen Sie es vorsichtig und so nahe wie möglich zu seiner
Endposition auf den Boden.
Lösen Sie die 3 Schrauben, und
die L-förmigen Füße können
entfernt werden (4 Ecken)
! VORSICHT
• Seien Sie vorsichtig mit dem Installations- und Betriebshandbuch
und den werksseitig mitgelieferten Zubehörteilen, die sich auf der
Oberseite des Geräts benden.
• Zwei Personen sind wegen des hohen Gewichts zum Tragen des
Geräts erforderlich.
4.2 WERKSEITIG GELIEFERTE
INNENGERÄTE-KOMPONENTEN
Zubehör Bild Anz. Bemerkungen
Dichtung
12
12 Dichtungen für jeden
Anschluss zwischen
dem Innengerät und den
Absperrventilen
(Einlass/Auslass).
(6 G1” und 6 G3/4”)
Absperrventil mit
Filter (G1”)
1
Wird am Wassereinlass
des Innengeräts
angeschlossen und
dient zum Absperren
des Wasserusses und
ltert Verunreinigungen
aus dem Wasser.
Kabelbinder
3
Dient zur
Kabelbefestigung.
Abussleitungs-
schelle
1
Dient zum Befestigen
des Abussschlauches
und der Abussleitung.
Abussleitung 1
Verwendet zum
Anschluss des
Abussschlauchs an
das Überdruckventil
Bedienungsan-
leitung
1
Allgemeine Hinweise
für die Installation des
Geräts
Energieezienz-
kennzeichnung
1
Energieezienzkenn-
zeichnung
Überdruckventil
1
Verwendet zur
Druckentlastung für
Warmwasser
? HINWEIS
• Das oben aufgeführte Zubehör bendet sich in der Verpackung (an
der Oberseite des Innengeräts).
• Zusätzliche Kältemittelleitungen (nicht mitgeliefert) für Anschlüsse an
das Außengerät müssen verfügbar sein.
• Wenn irgendeines dieser Zubehörteile nicht mit dem Gerät mitgeliefert
wurde, oder irgendein Schaden am Gerät festgestellt wurde, setzen
Sie sich mit Ihrem Vertragshändler in Verbindung.
VOR DEM BETRIEB
5
