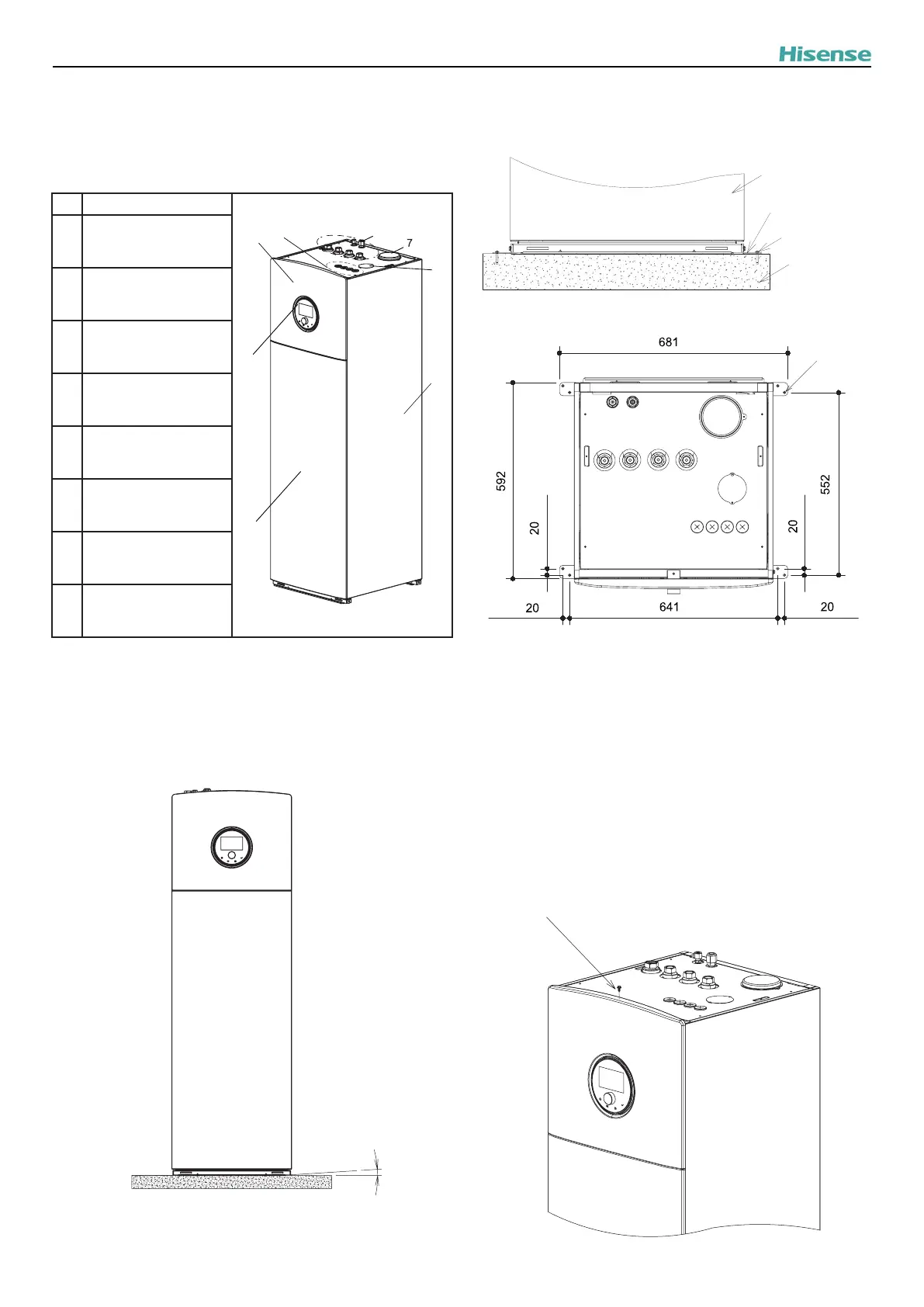

7 MONTAŻ URZĄDZENIA
7.1 GŁÓWNE CZĘŚCI SKŁADOWE
(OPIS)
Lp. Część
2
3
4
5
1
6
8
1 Przednia osłona górna
2 Przednia osłona dolna
3 Osłona boczna
4 Sterownik główny
5
Przyłącza przewodów
rurowych
6
Otwór przepustowy
kabla
7
Otwór serwisowy króćca
do napełniania naczynia
wyrównawczego
8
Otwór serwisowy zaworu
odpowietrzającego
7.2 MONTAŻ URZĄDZENIA
• Wyregulować ustawienie jednostki, kompensując nierówności
podłoża. Maksymalna dopuszczalna odchyłka wynosi 1°.
≤1°
• Aby nie dopuścić do przechylenia się jednostki wewnętrznej,
zaleca się jej przymocowanie do podłoża za pomocą
czterech L-kształtnych nóżek i 8 śrub kotwiących (M6).
Jednostka
wewnętrzna
L-kształtna nóżka
(4 szt.)
Śruby
kotwowe (8)
Piętro
∅7×8
Jednostka miary: mm
7.3 ZDEJMOWANIE OSŁON
W przypadku konieczności uzyskania dostępu do części
składowych jednostki wewnętrznej, należy wykonać opisane
poniżej czynności.
7.3.1 Zdejmowanie górnej przedniej osłony
? UWAGA
Przed przystąpieniem do wykonania jakichkolwiek czynności wewnątrz
jednostki wewnętrznej, należy usunąć jej przednią osłonę.
1 Odkręcić 1 śrubę mocującą usytuowaną w wierzchniej
części jednostki.
Odkręcić śrubę
