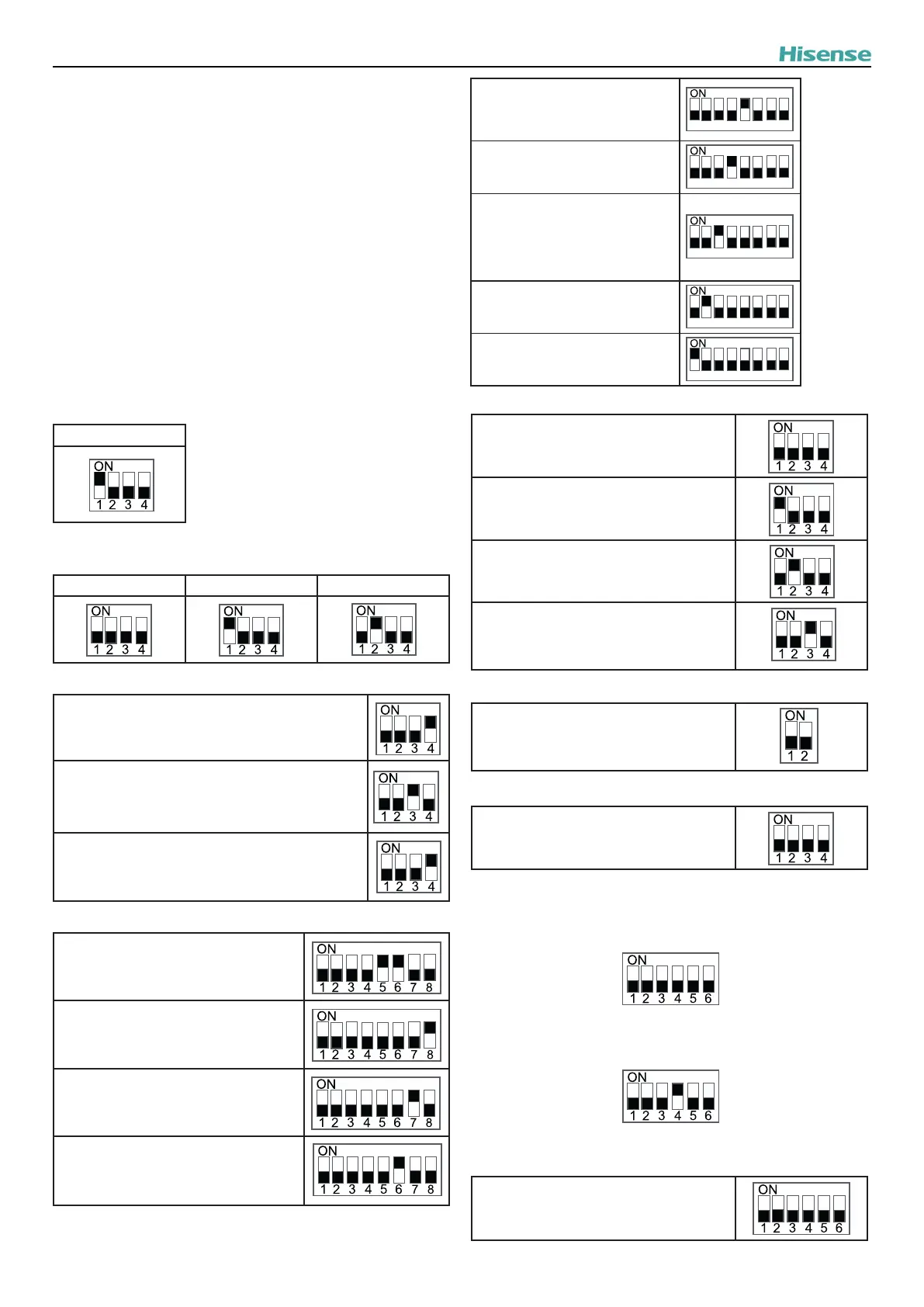

10.5 IMPOSTAZIONE DEGLI
INTERRUTTORI DIP SUL PCB1
? NOTA
• Il simbolo "■" indica la posizione degli interruttori DIP.
• Quando non è presente nessun simbolo "■" signica la posizione dei
pin non è modicata.
• Nelle gure sono mostrate le impostazioni prima o dopo la selezione.
• "Non utilizzato" signica che il pin non deve essere cambiato. Se viene
cambiato si può vericare malfunzionamento.
! AVVERTENZA
Prima di impostare gli interruttori DIP, in primo luogo DISATTIVARE
l'alimentazione e in seguito impostare la posizione degli interruttori DIP. Nel
caso in cui gli interruttori siano impostati senza DISATTIVARE l'alimentazione,
le impostazioni non avranno alcun eetto.
(1) DSW1: Impostazione del modello di unità
Non è richiesta alcuna impostazione.
Integra
(2) DSW2: Impostazione della capacità dell'unità
Non è richiesta alcuna impostazione.
044(2,0 HP) 060(2,5 HP) 080(3,0 HP)
(3) DSW3: Impostazione aggiuntiva
Impostazione di fabbrica
ON: Annulla allarme 70
(anomalia della pressione dell'acqua)
Impostazioni antigelo
ON: L'intero ciclo dell'acqua esegue l'antigelo.
OFF: Solo il ciclo dell'acqua primario esegue l'antigelo.
(4) DSW4: Impostazione aggiuntiva
Impostazione di fabbrica
Attivazione forzata della pompa dell'acqua
Spegnimento forzato del riscaldatore
elettrico ausiliario
ON: Antigelo abilitato
OFF: Antigelo disabilitato
Modalità pompa dell'acqua in caso di
Thermo-OFF
ON: Azionamento periodico
OFF: Azionamento costante
7
8
1 2 3 4 5 6
Impostazione di emergenza manuale
ON: Emergenza manuale abilitata
OFF: Emergenza manuale disabilitata
7
8
1 2 3 4 5 6
Impostazione ammissione del riscaldatore
elettrico di ACS
ON: Annullamento spegnimento forzato del
riscaldatore elettrico di ACS
OFF: Spegnimento forzato del riscaldatore
elettrico di ACS
7
8
1 2 3 4 5 6
Accensione forzata della valvola a 3 vie
dell'ACS
7
8
1 2 3 4 5 6
Avvia Spurgo Aria
7
8
1 2 3 4 5 6
(5) DSW5: Impostazione aggiuntiva
Impostazione di fabbrica
ON: Annulla allarme 75/78
(anomalia della pompa dell'acqua)
ON: WP3 funziona in modalità
ra󰀨reddamento.
(6) DSW6: Ripristino del fusibile
Impostazione di fabbrica
(7) DSW7: Non attivo
Impostazione di fabbrica
(8) DSW8: Impostazione del n° di impianto refrigerante
Impostazione necessaria.
Utilizzare il metodo di codica binaria. Prima della spedizione
sono tutti OFF.
È possibile impostare max. 63 cicli se tutte le apparecchiature
sono collegate al sistema di controllo centrale.
Es.: Impostare il sistema refrigerante come n°8.
(9) DSW9: Impostazione del numero di unità interne
Non è richiesta alcuna impostazione.
Impostazione di fabbrica
IMPOSTAZIONI ELETTRICHE E DI CONTROLLO
34
ON: Annulla l'allarme del termistore Tow2
