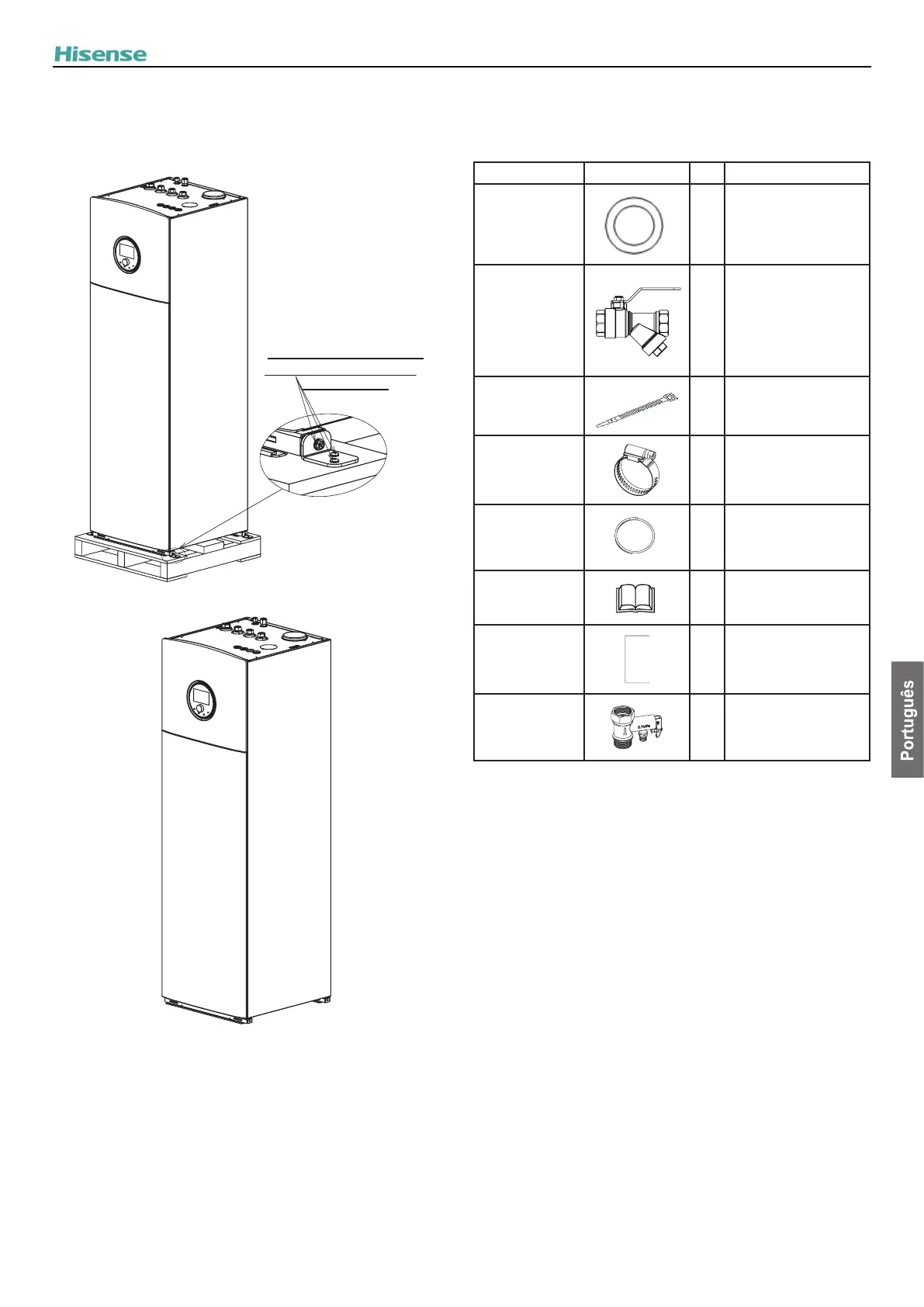

3 Remova os quatro pés em L nos quatro cantos e
seguidamente retire a unidade interior das paletes de
madeira e coloque-a cuidadosamente no chão, o mais
próximo possível da localização nal.
Desaperte os três parafusos
para remover os pés em L.
(Quatro cantos)
! CUIDADO
• Tenha cuidado com o manual de instalação e funcionamento e com
a caixa dos acessórios fornecidos de fábrica que se encontram no
topo da unidade.
• São necessárias duas pessoas para manusear a unidade devido ao
seu peso.
4.2 COMPONENTES DA UNIDADE
INTERIOR FORNECIDOS DE
FÁBRICA
Acessório Imagem Qt. Observações
Junta
12
Doze vedantes para as
ligações entre a unidade
interior e as válvulas de
corte (entrada/saída).
(Seis G1" e seis G3/4")
A válvula de
corte com ltro
(G1")
1
Realize a conexão
na entrada de água
da unidade interior,
utilizada para cortar o
uxo de água e ltrar as
impurezas da água.
Abraçadeira de
cabo
3
Utilizado para unir as
cablagens.
Abraçadeira
da tubagem de
descarga
1
Utilizada para xar o
tubo de descarga e a
tubagem de descarga.
Tubo de
descarga
1
Para o tubo de
descarga da ligação da
válvula limitadora de
pressão
Manual de
instruções
1
Instruções básicas
para a instalação do
dispositivo.
Etiqueta de
eciência
energética
1
Etiqueta de eciência
energética
Válvula limitadora
de pressão
1
Para limitar a pressão
da AQS
? NOTA
• Os acessórios anteriores são fornecidos dentro da unidade de
embalagem (sobre a unidade interior).
• É necessário que esteja disponível a tubagem adicional de refrigerante
(fornecida no local) para as ligações à unidade exterior.
• Se algum destes acessórios não vier embalado com a unidade ou se
detetar algum dano na unidade, contacte o seu distribuidor.
ANTES DO FUNCIONAMENTO
5
