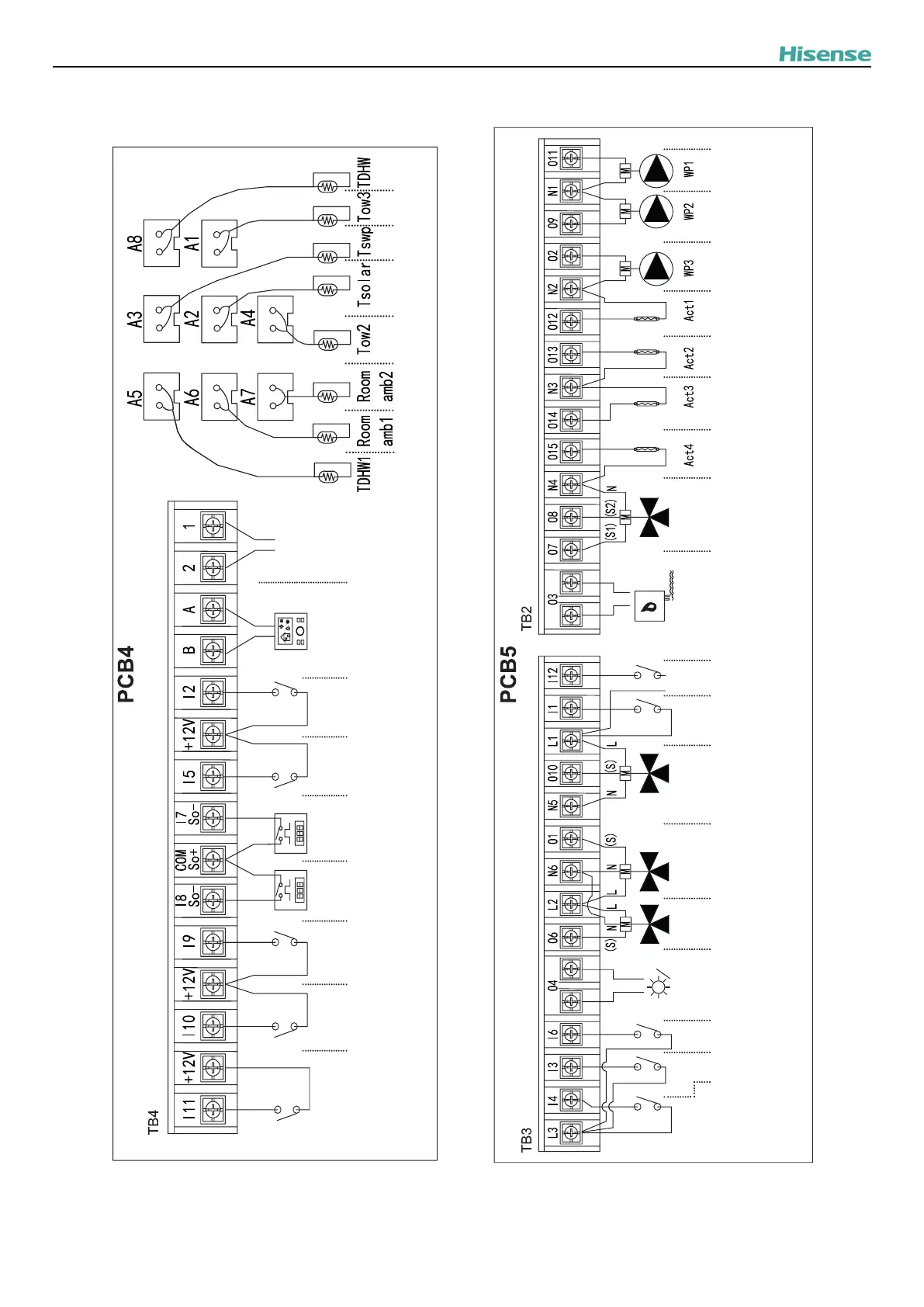

10.4 CABLAGGIO OPZIONALE DELL'UNITÀ INTERNA (ACCESSORI)
1/2: Per la trasmissione tra unità esterna e unità interna.
A/B: Per la trasmissione tra unità unità interna e dispositivo di controllo principale.
Altri: Riservato alle funzioni in loco.
NOTA: Tutte le morsettiere sul PCB4 possono utilizzare solo segnali a bassa tensione, quindi l'alta tensione deve essere vietata.
Riservato alle funzioni in loco.
NOTA: Tutte le morsettiere forniscono solo segnali funzionali e non pilotano carichi ad alta potenza.
Ingresso 11
Boost
ACS
Valv. 3
vie ACS
Valvola di
miscelazione
Segnale di uscita
combinazione con
caldaia
(Riservato)
Ingresso 10
Richiesta
ON/OFF 2
Misuratore
di potenza
2
Misuratore
di potenza
1
Funzione
Smart
ECO C1
e C2
Dispositivo
di controllo
principale
Trasmissione
Segnale di
ingresso
solare
Segnale di
uscita solare
Valvola a
3 vie della
piscina
Valvola a 3 vie
Rareddamento
Richiesta
ON/OFF 1
ACS
(THe2)
? NOTA
Gli ingressi e le uscite descritti nella scheda sono le opzioni impostate in fabbrica. Tramite il dispositivo di controllo principale è possibile congurare
e usare altre funzioni di ingresso e uscita.
IMPOSTAZIONI ELETTRICHE E DI CONTROLLO
28
