9 VERWARMING/-KOELING EN WARM
WATER
9.1 EXTRA NODIGE HYDRAULISCHE
ONDERDELEN
! GEVAAR
Vul eerst het circuit van de verwarming met water en controleer de
waterdruk en of er geen lekkage is voordat u de unit aansluit op de
netvoeding.

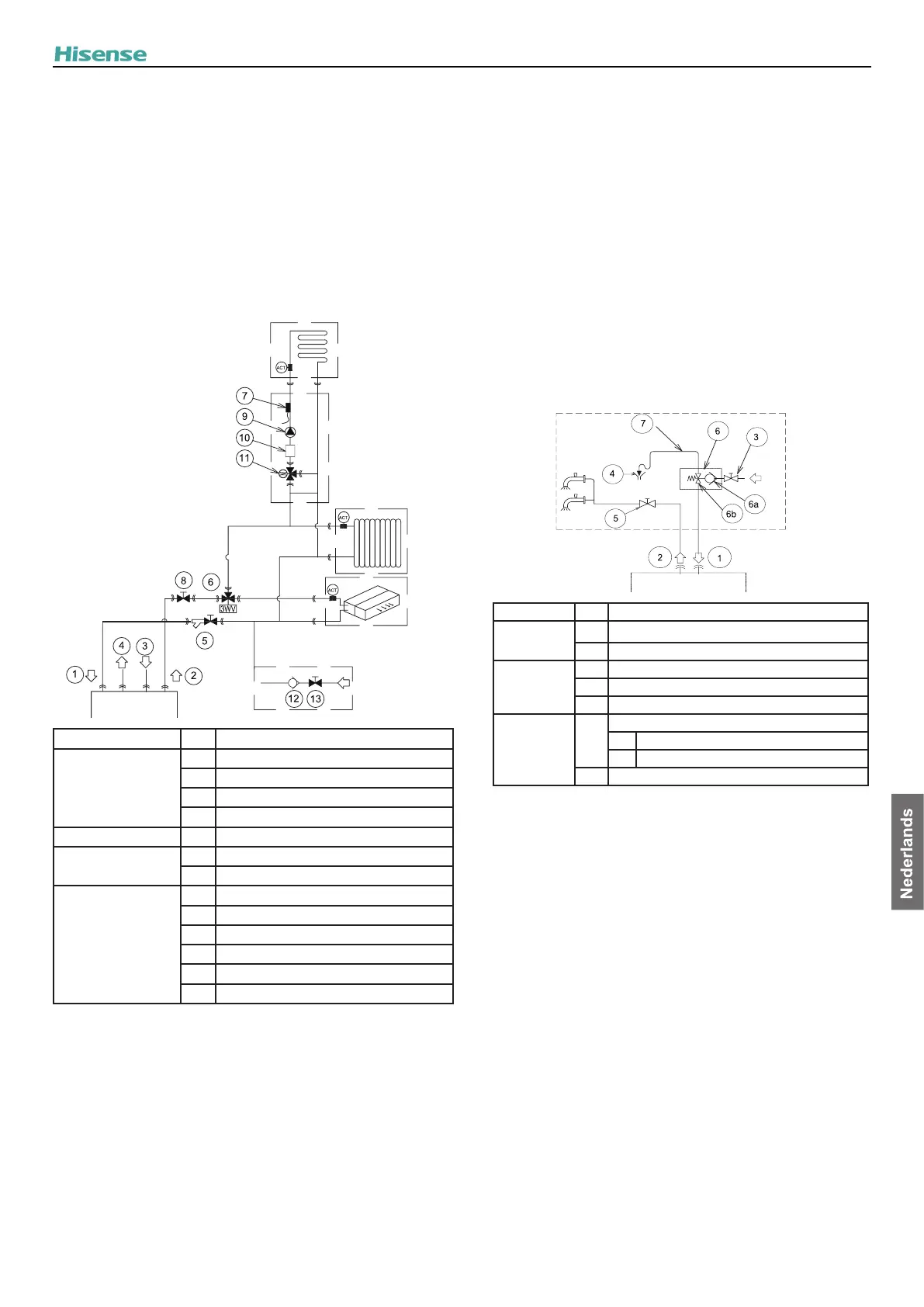

9.1.1 Onderdelen voor de verwarming/-koeling
Vloerverwarming
Radiator
Ventilatorspoel
voor koelen
Unit
Aard Nr. Naam onderdeel
Leidingaansluitingen
1 Waterinlaat van de verwarming/-koeling
2 Wateruitlaat van de verwarming/-koeling
3 Warm waterinlaat (koud water)
4 Warm wateruitlaat (warm water)
Meegeleverd 5 Afsluitklep met lter
Optionele
accessoires
6 3WV Koelen
7 Thermistor (voor verwarming)
Niet-meegeleverd
8 Afsluitklep
9 Waterpomp
10 Filter
11 Mengklep
12 Terugslagklep
13 Afsluitklep
Als installatievoorbeeld van de verwarming/-koeling heeft u de
volgende hydraulische onderdelen nodig om het watercircuit
voor de verwarming/-koeling op de juiste manier te installeren:
• De niet meegeleverde afsluitklep (8) moet bij de wateruitlaat
van de unit worden geïnstalleerd, en de afsluitklep met lter
(5) moet horizontaal bij de waterinlaat van de unit worden
geïnstalleerd.
• Er moeten voor het vullen van de binnenunit 1 terugslagklep
(12) en 1 afsluitklep (13) worden aangesloten op
het watervulpunt. De terugslagklep werkt als een
veiligheidsvoorziening om de installatie te beschermen.
• Sluit 3-weg kleppen (6) aan op het punt van de wateruitlaat-
leiding van de installatie. Deze kleppen worden gebruikt om
de watercirculatie om te leiden voor specieke functies.
• De thermistor van de verwarming (7) moet geïnstalleerd
worden op de metalen buis naast de verwarming en er goed
contact mee houden.
• Om ESBE ARA661 te gebruiken wordt een mengvelp (11)
aanbevolen. De bedrijfsmodus moet 3-punt-SPDT zijn.
Als mengkleppen van andere merken of modellen worden
gebruikt, moet de bedrijfsmodus 3-punt-SPDT zijn, en de
netvoeding 220-240 V ~ 50 Hz. De rotatietijd kan in de
hoofdbediening worden ingesteld.
9.1.2 Onderdelen voor warm tapwater
Als installatievoorbeeld van warm tapwater heeft u de volgende
hydraulische onderdelen nodig om het watercircuit voor het
warm tapwater op de juiste manier te installeren:
(1) Vereiste onderdelen voor het warm watercircuit
WARMWATERKETEL
Aard Nr. Naam onderdeel
Leidingaan-
sluitingen
1 Extra waterinlaat van de warmwaterketel
2 Uitlaat van de warmwaterketel
Niet-
meegeleverd
3 Afsluitklep
4 Drainage
5 Afsluitklep
Niet-
meegeleverd
6
Overdrukventiel
6a Watercontroleventiel
6b Overdrukventiel
7 Afvoerleiding
• Een afsluitklep (niet meegeleverd):
De afsluitklep (5) na de uitlaat (2) van de warmwaterketel
worden aangesloten om gemakkelijker het onderhoudswerk
uit te kunnen voeren.
• Een overdrukventiel (meegeleverd):
De warmwaterketel moet gevoed worden met koud water
via een overdrukventiel (6) dat gekalibreerd is op ongeveer
7 bar (afhankelijk van de plaatselijke voorschriften). Gebruik
het overdrukventiel volgens de specicaties van de fabrikant.
Tussen het overdrukventiel (6) en de ketel mogen zich geen
andere kleppen bevinden. Het overdrukventiel (6) moet zo dicht
mogelijk bij de warm watertoevoer worden geïnstalleerd en
worden aangesloten op een afvoerleiding (7) die naar het riool
leidt. Dit overdrukventiel moet voor het volgende zorgen:
- Drukbeveiliging
- Terugslagbeveiliging
- Water bijvoegen
- Drainage
Controleer het overdrukventiel op de koud watertoevoer.
Het overdrukventiel moet regelmatig worden bediend om
kalkaanslag te verwijderen en te controleren of het niet verstopt is.
