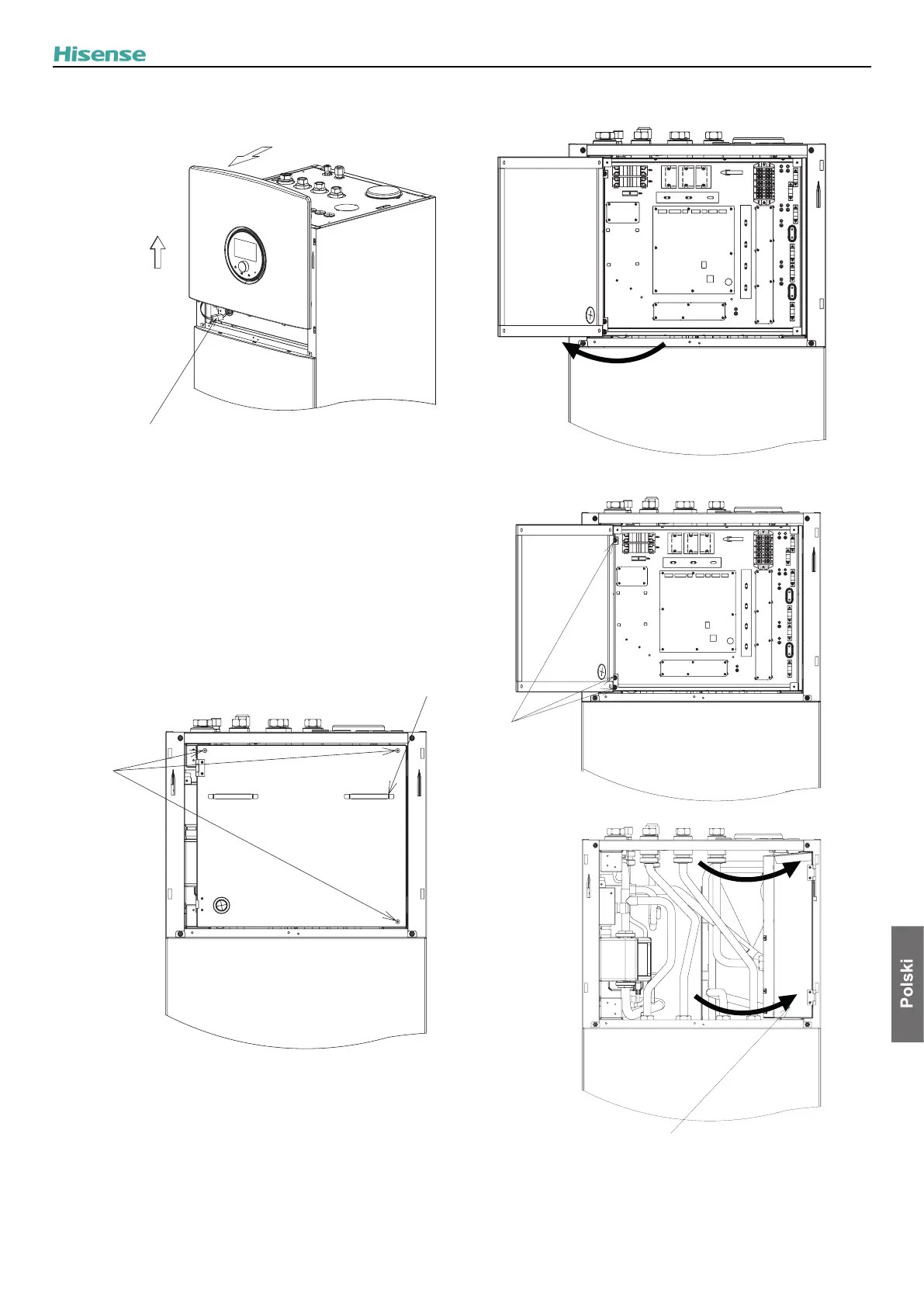

2 Usunąć górną przednią osłonę.
Krok 2: Usunąć przednią górną
osłonę, po jej wcześniejszym
popchnięciu do przodu i
odpięciu zatrzasku.
Krok 1:
Popchnąć przednią
osłonę do góry.
Krok 3: Zwrócić szczególną uwagę na sterownik głównym
(z podłączonym do niego kablem) i skrzynkę
elektryczną. Nie pociągać za kabel ze względu na
ryzyko jego uszkodzenia. Rozłączyć końcówkę
przed usunięciem przedniej górnej osłony.
7.3.2 Otwieranie skrzynki elektrycznej
! NIEBEZPIECZEŃSTWO
• Przed dotknięciem jakiejkolwiek części niezbędne jest odłączenie
zasilania ze względu na ryzyko porażenia elektrycznego.
* Można użyć pokrywy skrzynki elektrycznej
do zawieszenia sterownika głównego.
Krok 1:
Odkręcić
3 śruby.
Krok 2:
Można otworzyć
pokrywę skrzynki
elektrycznej o ok.
120°.
Krok 3:
Odkręcić
3 śruby.
Krok 4:
Istnieje możliwość obrócenia skrzynki
elektrycznej o ok. 93°.
MONTAŻ URZĄDZENIA
9
