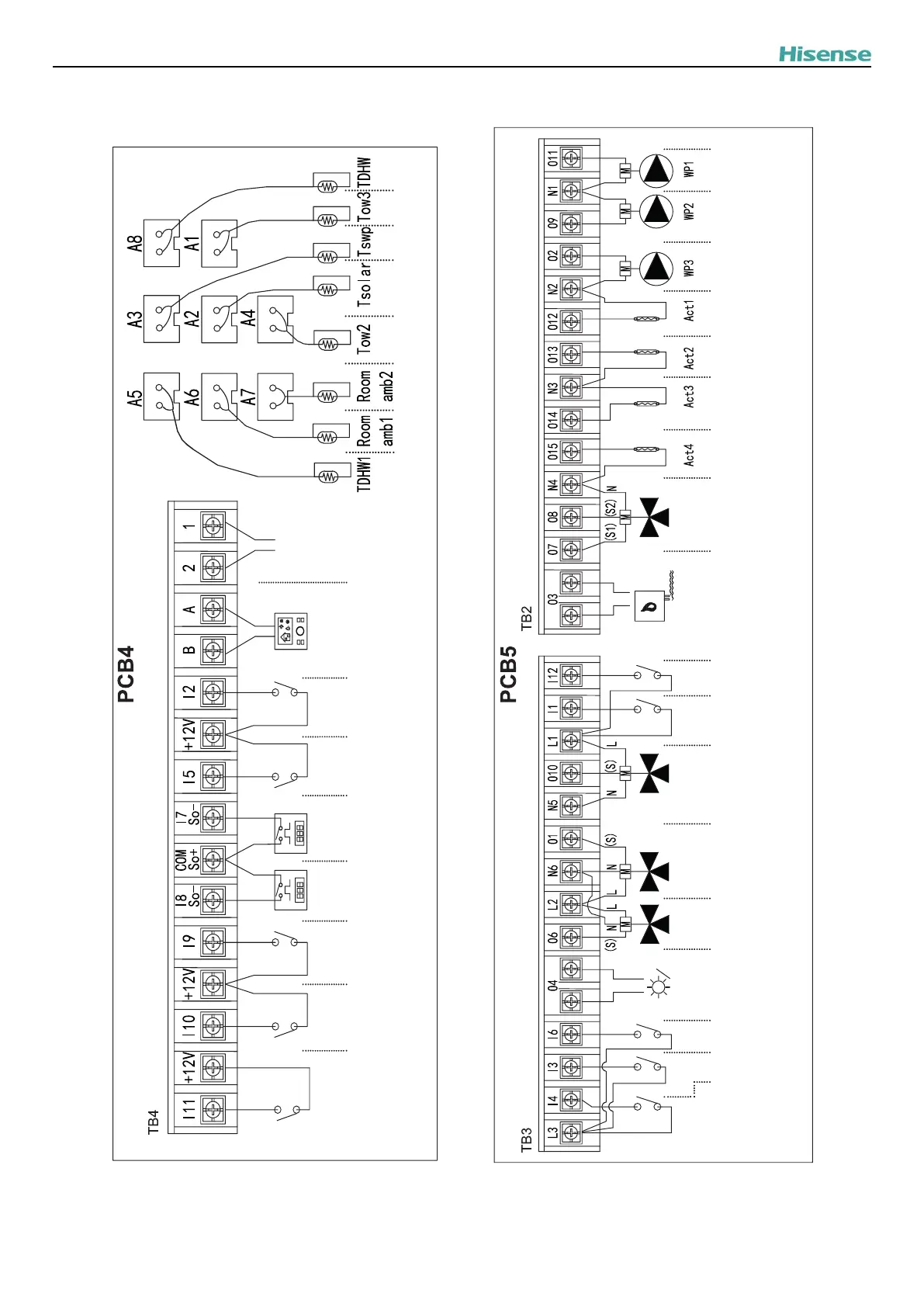

10.4 PODŁĄCZANIE OPCJONALNYCH URZĄDZEŃ JEDNOSTKI WEWNĘTRZNEJ
1/2: Przesyłanie danych między jednostkami zewnętrzną i wewnętrzną.
A/B: Przesyłanie danych między jednostką wewnętrzną i sterownikiem głównym.
Inne: Zarezerwowane funkcje do wykorzystania.
UWAGA: Ponieważ wszystkie listwy zaciskowe płyty elektronicznej PCB4 obsługują wyłącznie sygnały niskonapięciowe, zakazane jest stosowanie w odniesieniu do nich
wysokiego napięcia.
Zarezerwowane funkcje do wykorzystania
UWAGA: Wszystkie listwy zaciskowe zapewniają tylko sygnały funkcyjne i nie obsługują obciążeń wysokonapięciowych.
Wejście 11
Dogrze-
wanie
CWU
Zawór
3-drogowy
CWU
Zawór
mieszający
Zespół kotłów sygnał
wyjściowy
(Zarezer-
wowany)
Wejście 10
WŁ/WYŁ
pobór
energii 2
Miernik
mocy 2
Miernik
mocy 1
Sterowanie
inteligentne.
C1 i C2
(ECO)
Sterownik główny
Sygnalizacja
sterowania
Wejście
kolektorów
słonecznych
Wyjście
kolektorów
słonecznych
Zawór
3-drogowy
instalacji
basenowej
Zawór
3-drogowy:
chłodzenie
Żądanie
WŁ/WYŁ1
CWU
THe2
? UWAGA
Przedstawione w tabeli wejścia i wyjścia stanowią opcje ustawione fabrycznie. Istnieje możliwość zmiany ustawień i, tym samym, odmiennego wykorzystania
niektórych wejść i wyjść za pomocą sterownika głównego.
