Hisense AHS-080HCDSAA-23 - Conexión de las Tuberías de Desagüe

! PRECAUCIÓN
• Coloque una junta de goma (suministrada de fábrica), de lo contrario
podría haber fugas de agua.
• Tome nota de la ubicación de las válvulas de cierre, de dirección de las
mismas y de la de desagüe, son fundamentales para el mantenimiento.
• Apriete las válvulas de cierre utilizando dos llaves.
(2) Filtro de agua adicional
! PRECAUCIÓN
• Utilice un ltro de malla de 50 mesh o más en la entrada del agua de
las tuberías. De lo contrario, el intercambiador de calor de placas podría
resultar dañado. En el intercambiador de calor de placas, el agua uye
a través de un espacio estrecho entre las placas. Si no hubiera ltro de
malla se obstruiría el ujo de agua entre las placas debido a la entrada
de partículas extrañas o polvo.
• Esto no es necesario cuando se utiliza el modo enfriamiento.
Filtro de agua
(se recomienda una malla de 50 mesh o más)
Dirección del ujo de agua
• Al nalizar la instalación de las tuberías de agua deje que el agua
circule por el sistema.

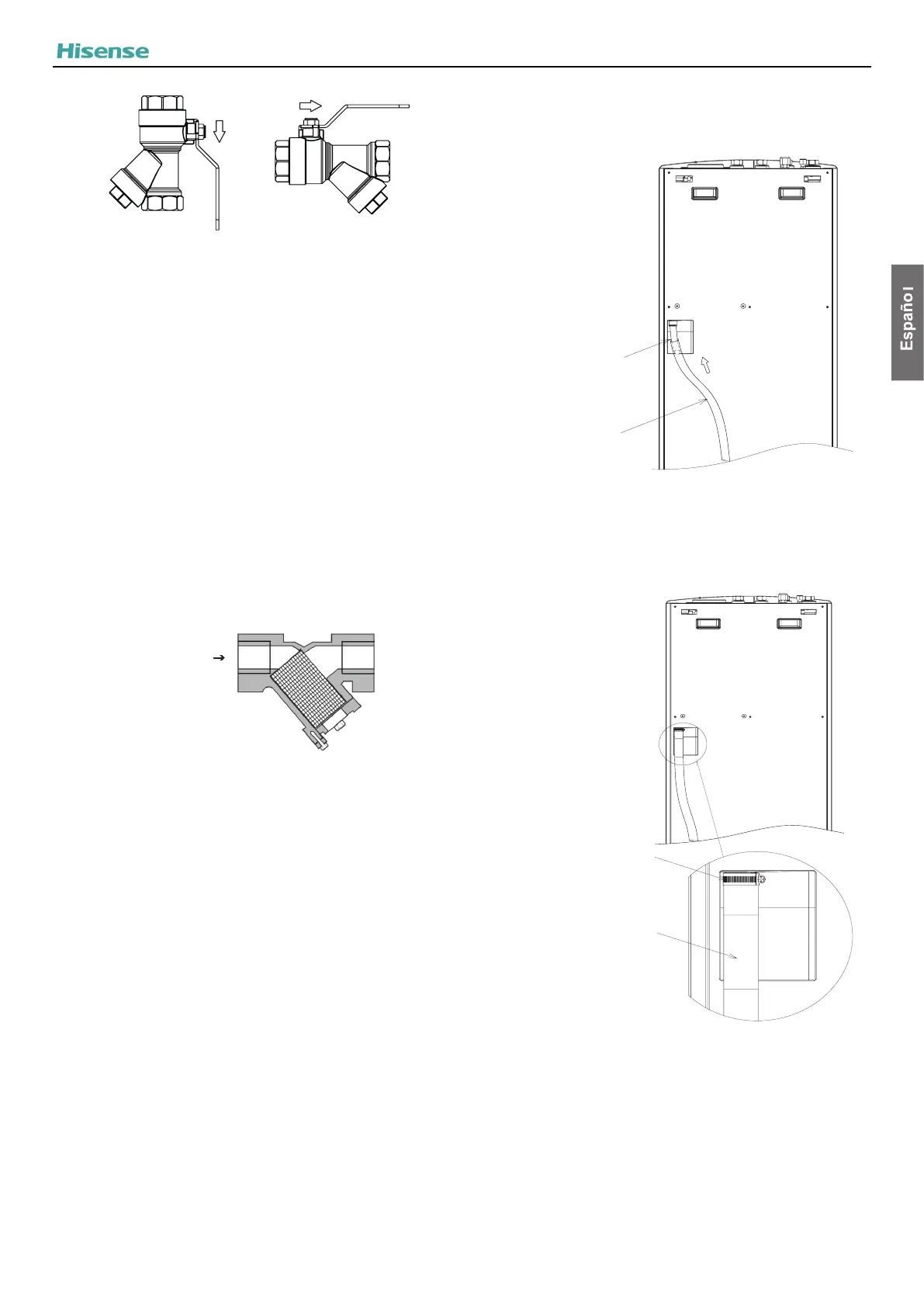

8.3.2 Conexión de las tuberías de desagüe
Para un correcto desagüe, conecte la tubería de desagüe de la
unidad al sistema general de desagüe.
Paso 1
Inserte la tubería
de desagüe de
la válvula de
seguridad en la
tubería de desagüe
de la unidad interior.
Tubería de desagüe para
la válvula de seguridad
(conguración de fábrica)
Tubería de desagüe de la
unidad interior (suministrada
por el instalador)
? NOTA
• La válvula de seguridad se activa cuando la presión del agua alcanza
los 3 bares.
Paso 2
Inserte completamente
la tubería desagüe de
la unidad interior hasta
el nal de la conexión
del tubo.
Fije la tubería de
desagüe al tubo
de desagüe con
la abrazadera
suministrada de fábrica.
Abrazadera para la
tubería de desagüe
(suministrada de fábrica)
Tubería de desagüe de la unidad
interior (suministrada por el instalador)
Paso 3
Conecte el tubo de desagüe y aíslelo.
? NOTA
• Compruebe si el agua uye sin obstrucciones.
• Si no se utiliza en modo enfriamiento, no es necesaria la tubería de
desagüe.
• La tubería de desagüe recomendada para la unidad interior es de
PVC y con un diámetro interior de 1 pulgada.
• Asegúrese de que la tubería de desagüe está rmemente sujeta con
la abrazadera, de lo contrario podría haber fugas de agua.
• La tubería de desagüe debe estar siempre abierta a la atmósfera,
libre de heladas y con una ligera inclinación descendente por si se
produce una fuga de agua.
CONEXIÓN DE LA TUBERÍA
13
