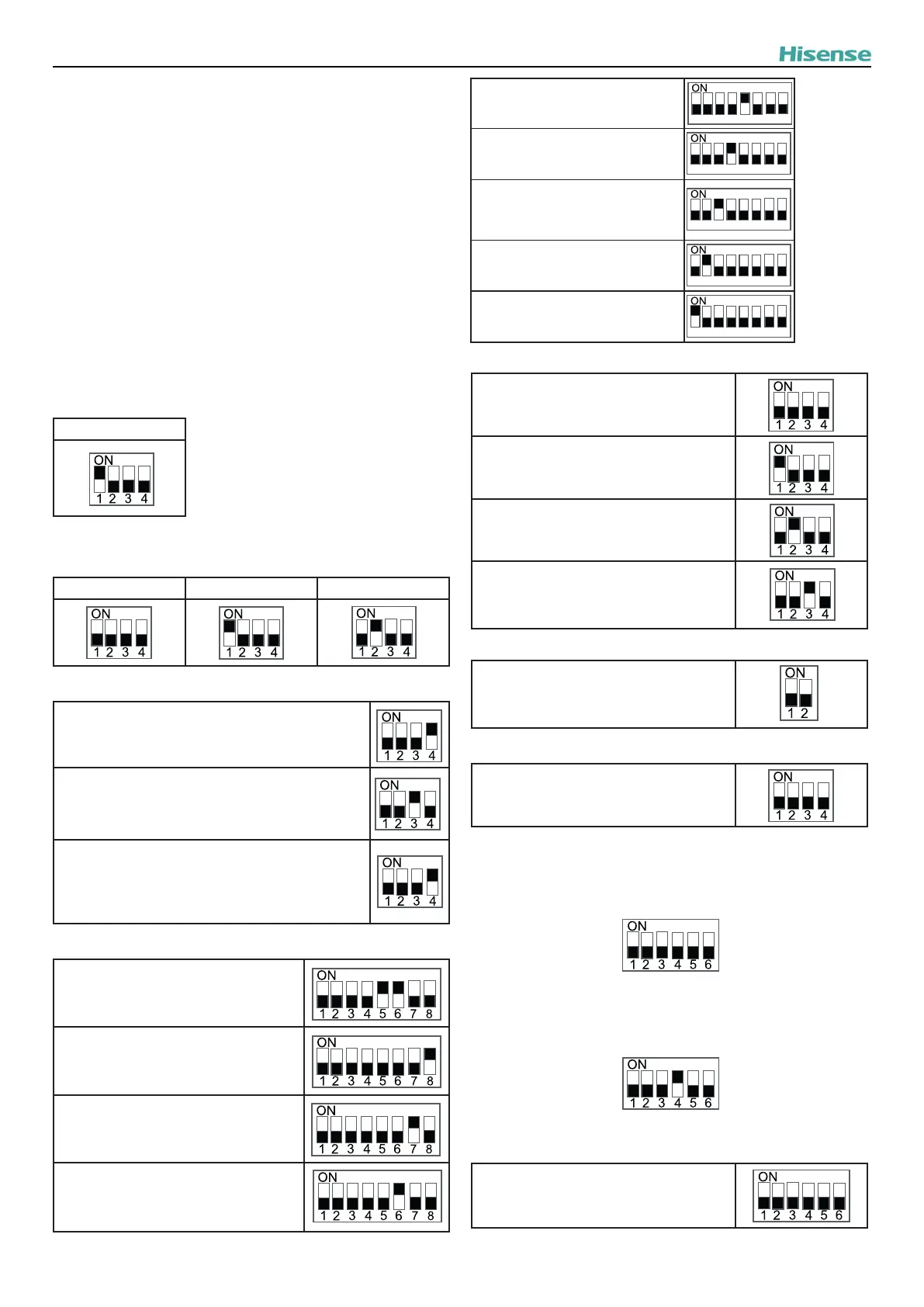

10.5 DIP-SCHAKELAARS INSTELLEN
OP PCB1
? OPMERKING
• Het symbool “■” geeft de positie van de DIP-switches aan.
• Als er geen symbool “■” is, maakt de positie van de pinnen niets uit.
• In de afbeeldingen worden de fabrieksinstellingen of de instellingen
na selectie weergegeven.
• “Niet in gebruik” betekent dat de pin niet mag worden veranderd. Dit
zou anders een storing kunnen veroorzaken.
! LET OP
Schakel de netvoeding UIT voordat u de positie van de dip-schakelaars
instelt. Als u de schakelaars instelt terwijl de voeding niet is uitgeschakeld,
zijn de instellingen niet geldig.
(1) DSW1: Unitmodel instellen
Deze instelling is niet vereist.
Integra
(2) DSW2: Unitvermogen instellen
Deze instelling is niet vereist.
044 (2,0 HP) 060 (2,5 HP) 080 (3,0 HP)
(3) DSW3: Aanvullende instelling
Fabrieksinstelling
AAN: 70 alarmen annuleren
(Afwijking van de waterdruk)
Anti-bevriezing instellen
AAN: De volledige watercyclus gaat onder anti-bevriezing.
UIT: De volledige primaire cyclus gaat onder
anti-bevriezing.
(4) DSW4: Aanvullende instelling
Fabrieksinstelling
Waterpomp geforceerd AAN
Extra elektrische verwarming geforceerd UIT
AAN: Anti-bevriezing activeren
UIT: Anti-bevriezing deactiveren
De waterpompmodus als Thermo-OFF
AAN: Regelmatig in bedrijf
UIT: Constant in bedrijf
7
8
1 2 3 4 5 6
Handmatige noodinstelling
AAN: Handmatige nood ingeschakeld
UIT: Handmatige nood uitgeschakeld
7
8
1 2 3 4 5 6
Instelling van de elektrische warmwaterboiler
AAN: Elektrische warmwaterboiler geforceerd
UIT annuleren
UIT: Elektrische warmwaterboiler geforceerd UIT
7
8
1 2 3 4 5 6
3-wegse klep warmwaterketel geforceerd AAN
7
8
1 2 3 4 5 6
Start ontluchten
7
8
1 2 3 4 5 6
(5) DSW5: Aanvullende instelling
Fabrieksinstelling
AAN: 75/78 alarmen annuleren
(Afwijkingen van de waterdruk)
AAN: WP3 in bedrijf in koelmodus
(6) DSW6: Zekering herstellen
Fabrieksinstelling
(7) DSW7: Niet gebruikt
Fabrieksinstelling
(8) DSW8: Koelsysteemnummer instellen
Deze instelling is vereist.
Gebruik binaire coderingsmethode. Fabrieksmatig staan alle
op OFF.
Max. aantal van 63 zijn beschikbaar om te worden ingesteld
wanneer alle units zijn verbonden met de bijpassende Algemene
Bediening.
Bijv.: Stel koelsysteemnummer in als 8.
(9) DSW9: Instelling binnenunit nr.
Deze instelling is niet vereist.
Fabrieksinstelling
ELEKTRISCHE- EN BEDIENINGSINSTELLINGEN
34
AAN: Alarm van Thermistor Tow2 annuleren
