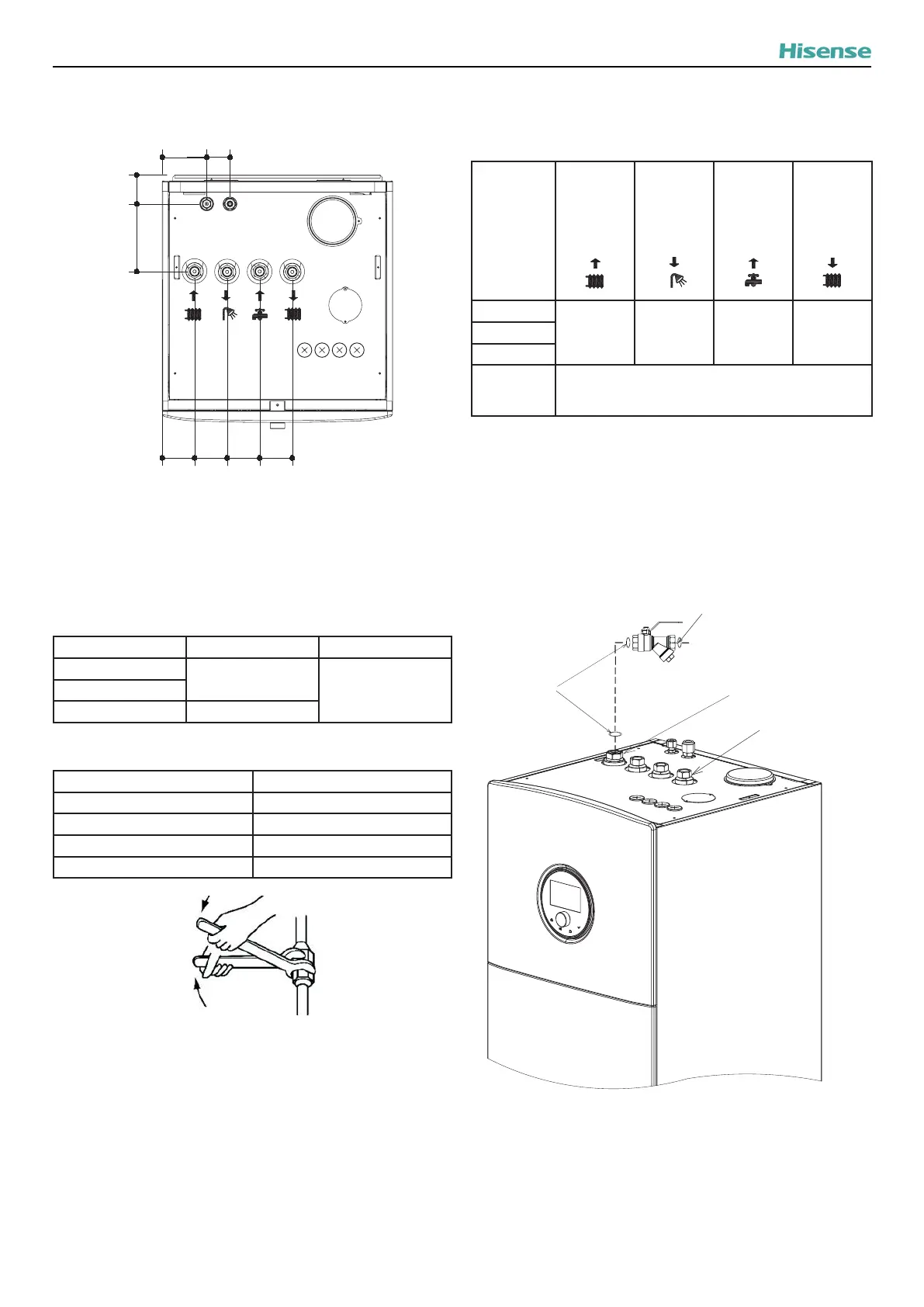

A continuación se muestra la ubicación de las tuberías de
agua y de refrigerante.
61
115
84
84
84
84
75
174
Unidades: mm
8.2 CONEXIÓN DE LAS TUBERÍAS
DEL REFRIGERANTE
En la siguiente tabla se indican los tamaños de la conexión de
las tuberías de la unidad interior.
Modelo Tubería de gas Tubería de líquido
044 (2,0 CV)
Ø 12,7 (1/2")
Ø 6,35 (1/4")060 (2,5 CV)
080 (3,0 CV) Ø 15,88 (5/8")
En la siguiente tabla se indica el par de apriete requerido.
Diámetro de la tubería Par de apriete (N·m)
Ø 6,35 14~18
Ø 9,53 33~42
Ø 12,7
49~61
Ø 15,88 63~77
? NOTA
Apriete la tuerca con dos llaves. Utilice material que conserve el calor
para evitar fugas de calor de la tubería de gas, de líquido y de la tuerca.
8.3 CONEXIÓN DE LAS TUBERÍAS DE
AGUA
Tamaño de la conexión de las tuberías de la unidad interior.
Modelo
Entrada de
agua para
enfriamien-
to/calefac-
ción
Salida ACS
(agua
caliente)
Entrada
ACS
(agua fría)
Salida de
agua para
enfriamien-
to/calefac-
ción
044 (2,0 CV)
G1
"
(hembra)
G3/4"
(hembra)
G3/4"
(hembra)
G1"
(hembra)
060 (2,5 CV)
080 (3,0 CV)
Par de
apriete
requerido
40~50 (N·m)
8.3.1 Conexión de las tuberías para enfriamiento/
calefacción
(1) Instale válvulas de cierre
Con la unidad se suministra una válvula de cierre con ltro.
Para facilitar las tareas de reparación y de mantenimiento,
instale la válvula de cierre con ltro en la tubería de
entrada de agua de la unidad interior como se muestra
a continuación. Consulte el apartado 9.1 para realizar la
instalación de calefacción/enfriamiento de espacios.
Juntas
Juntas
Entrada de agua para
enfriamiento/calefacción
Salida de agua para
enfriamiento/calefacción
? NOTA
La válvula de cierre se puede conectar directamente a la salida de agua
de la unidad interior. La válvula de cierre con ltro se debe instalar en la
entrada de agua de la unidad interior. Conrme la dirección del ujo de
agua y la dirección de la instalación como se muestra a continuación.
La junta suministrada como accesorio se puede instalar en las dos
conexiones de la válvula de cierre y la válvula de cierre con ltro.
CONEXIÓN DE LA TUBERÍA
12
