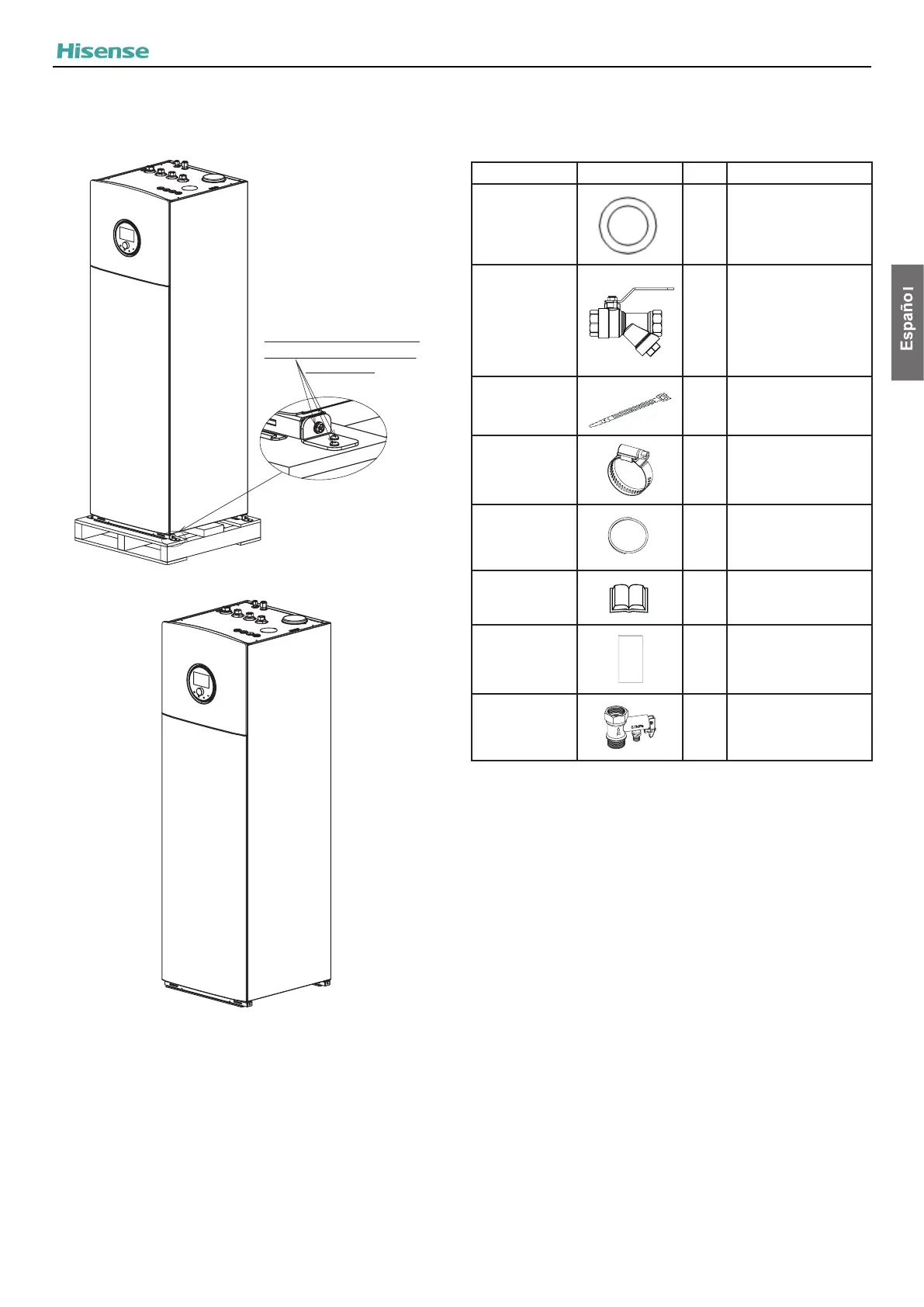

3 Retire las 4 patas en forma de L de las esquinas, saque la
unidad interior del palé de madera y colóquela con cuidado
en el suelo, lo más cerca posible de su ubicación denitiva.
Aoje los 3 tornillos y podrá
retirar las patas en forma de L.
(4 esquinas)
! PRECAUCIÓN
• Tenga cuidado con el Manual de instalación y funcionamiento y con los
accesorios suministrados de fábrica que se encuentran sobre la unidad.
• Debido al peso de la unidad, se requieren dos personas para su
manipulación.
4.2 COMPONENTES
SUMINISTRADOS DE FÁBRICA
CON LA UNIDAD INTERIOR
Accesorio Imagen Cant. Observaciones
Junta
4
Ø15.88Ø12.7
Ø9.53Ø6.35
12
Doce juntas para cada
conexión entre la unidad
interior y las válvulas de
cierre (entrada / salida).
(Seis G1" y seis G3/4")
Válvula de cierre
con filtro (G1")
4
Ø15.88Ø12.7
Ø9.53Ø6.35
1
Se conecta a la entra
de agua de la unidad
interior y se utiliza para
cortar el ujo y ltrar las
impurezas del agua.
Brida
4
Ø15.88Ø12.7
Ø9.53Ø6.35
3 Para unir los cables
Abrazadera para
la tubería de
desagüe
1
Para unir el tubo y la
tubería de desagüe.
Tubería de
desagüe
1
Para el tubo de
desagüe de la conexión
de la válvula de alivio
de presión
Manual de
instrucciones
1
Instrucciones básicas
para la instalación del
dispositivo
Etiqueta de
eciencia
energética
1
Etiqueta de eciencia
energética
Válvula de alivio
de presión
1
Para aliviar la presión
del ACS
? NOTA
• Los accesorios anteriores se suministran dentro del embalaje, sobre
la unidad interior.
• Para las conexiones con la unidad exterior debe disponer de tuberías
de refrigerante adicionales (suministradas por el instalador).
• Si alguno de estos accesorios no está empaquetado con la unidad
o se detecta algún daño en la misma, contacte con su distribuidor.
