Hisense AHS-080HCDSAA-23 - Belangrijke Mededeling; Informatie; Minimum Vloeroppervlaktevereisten

3 BELANGRIJKE MEDEDELING
3.1 INFORMATIE
• LEES DE HANDLEIDING ZORGVULDIG DOOR VOORDAT
U AAN DE INSTALLATIE VAN DE LUCHT NAAR HET
WATER WARMTEPOMPSYSTEEM BEGINT. Als u de
instructies voor de installatie, het gebruik en de werking
zoals beschreven in deze documentatie niet opvolgt, kan dit
leiden tot een slechte werking van het systeem, met inbegrip
van ernstige storingen en zelfs de vernieling van het lucht/
water-warmtepompsysteem.
• Controleer met behulp van de handleidingen van de buiten-
en binnenunits of alle informatie die nodig is voor een juiste
installatie van het systeem aanwezig is. Neem contact op
met uw leverancier als dit niet het geval is.
• Hisense streeft ernaar de uitvoering en prestaties van
producten voortdurend te verbeteren. Hisense behoudt
zich derhalve het recht voor om de specicaties zonder
voorafgaande kennisgeving te wijzigen.
• Hisense kan niet alle mogelijke omstandigheden voorzien
die potentieel gevaarlijk zijn.
• Deze lucht/water-warmtepomp is uitsluitend bedoeld voor
standaard waterverwarming voor mensen. Gebruik dit niet voor
andere functies die niet in de hoofdbediening zijn opgenomen.
• Deze handleiding of een gedeelte ervan mag niet zonder
schriftelijke toestemming worden vermenigvuldigd.
• Neem bij vragen contact op met uw leverancier.
• Controleer of de uitleg in elk deel van deze handleiding
overeenkomt met uw model lucht/water-warmtepomp.
• Raadpleeg de codering van de modellen om de belangrijkste
kenmerken van uw systeem te bevestigen.
• Bepaalde woorden (OPMERKING, GEVAAR en LET OP)
duiden op verschillende niveaus van gevaar. De denities
voor het identiceren van de risiconiveaus vindt u in de
eerste pagina's van dit document.
• De bedrijfsmodi van deze units worden geregeld door de
hoofdbediening.
• U dient deze handleiding te beschouwen als een vast
onderdeel van de lucht/water-warmtepomp. Het biedt een
algemene beschrijving van en informatie over deze binnenunit
met warmtepomp.
• Houd de watertemperatuur van het systeem boven het
vriespunt.
3.2 MINIMUM VLOEROPPERVLAKTE-
VEREISTEN

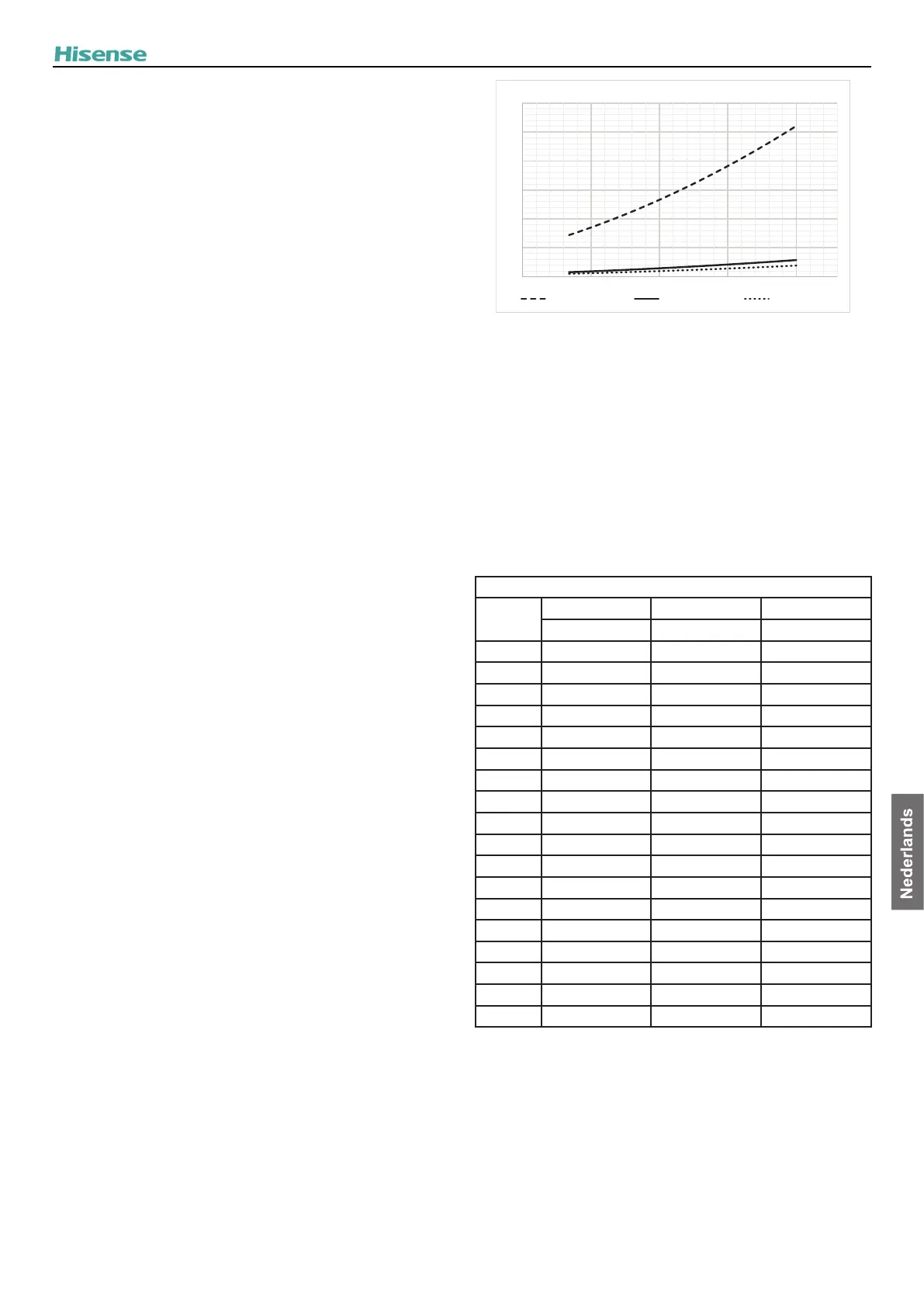

• De graek en tabel hieronder tonen aan de minimumvereiste
vloeroppervlakte (A
min
) voor de installatie van een binnenunit
met een koelmiddelsysteem die een bepaalde hoeveelheid
R32 koelmiddel (A2L koelmiddel) inhoud (m
c
) voor een
kamer waarvan de totale hoogte niet lager is dan 2,2 meter
(in overeenstemming met IEC 60335-2-40:2018 en
EN 378-1:2016).
• Voor m
c
<1,84 kg zijn IEC 60335-2-40:2018 en EN 378-1:2016
het vereist geen minimumvloeroppervlakte. Raadpleeg in dit
geval de plaatselijke wetgeving om ervoor te zorgen dat er
geen strenge voorwaarden moeten worden nagekomen.
0
20
40
60
80
100
120
1.52 32.5
3.5
m
c
(kg)
A
min
(m
2
)
A
min
= (m
c
/(2.5*LFL^
(5/4)
* h
0
)
^2
Plafondmontage
Vloermontage
Muurmontage
Installatievoorwaarden voor binnenunits die R32 koelmiddel gebruiken
A
min
= (m
c
/(2,5*LFL^
(5/4)
* h
0
)^
2
(EQU.1)
• A
min
: Minimumvereiste oppervlakte voor de installatie van
een binnenunit met een bepaalde hoeveelheid koelmiddel
m
c
(kg) gezien de hoogte waarop de installatie wordt
uitgevoerd h
0
(m
2
).
• h
0
: Hoogte van de installatie van de onderkant van de
binnenunit + afstand van de onderkant van de binnenunit tot de
onderste kant waar het koelmiddel in het interieur mag lekken.
• m
c
: totale hoeveelheid koelmiddel die vanuit het apparaat
in het interieur zou kunnen lekken bij een niet-gedetecteerd
koelmiddellekkage.
• LFL: Onderste ontvlambaarheidslimiet voor R32, 0,307 kg/m
3
in overeenstemming met EN 378-1:2016 en ISO 817.
Minimumvereiste oppervlakte voor de installatie van de binnenunit
m
c
(kg)
A
min
(m
2
) A
min
(m
2
) A
min
(m
2
)
Vloermontage Muurmontage Plafondmontage
1,84 28,81 3,20 2,14
1,9 30,72 3,41 2,29
2,0 34,04 3,78 2,53
2,1 37,53 4,17 2,79
2,2 41,19 4,58 3,06
2,3 45,02 5,00 3,35
2,4 49,02 5,45 3,65
2,5 53,19 5,91 3,96
2,6 57,53 6,39 4,28
2,7 62,04 6,89 4,61
2,8 66,72 7,41 4,96
2,9 71,58 7,95 5,32
3,0 76,6 8,51 5,70
3,1 81,79 9,09 6,08
3,2 87,15 9,68 6,48
3,3 92,68 10,30 6,89
3,4 98,39 10,93 7,32
3,5 104,26 11,58 7,75
• Het A
min
in de tabel hierboven wordt berekend volgens de
formule (EQU.1) onder de volgende voorwaarden:
• Vloerinstallatie: h
0
= 0,6 m
• Muurinstallatie: h
0
= 1,8 m
• Plafondinstallatie: h
0
= 2,2 m
• Ter veiligheid moet de A
min
door professionals worden
berekend op basis van de feitelijke installatie.
