! AVVERTENZA
• È necessario montare una guarnizione in gomma (in dotazione),
altrimenti potrebbero vericarsi perdite d'acqua.
• Prendere nota della posizione dei rubinetti di intercettazione e della
direzione dei rubinetti di intercettazione e della valvola di drenaggio,
che sono essenziali per la manutenzione.
• Avvitare i rubinetti di intercettazione con due chiavi.
(2) Filtro dell’acqua aggiuntivo
! AVVERTENZA
• Predisporre un ltro dell'acqua da almeno 50 maglie sul lato di ingresso
dell'acqua della linea. In caso contrario, lo scambiatore di calore a
piastre potrebbe danneggiarsi. Nello scambiatore di calore a piastre,
l'acqua uisce attraverso uno spazio ristretto tra le piastre. Pertanto,
possono vericarsi episodi di congelamento o corrosione se particelle
estranee o polvere ostruiscono il usso d'acqua tra le piastre.
• Ciò non è necessario quando non viene utilizzata la modalità di raf-
freddamento.

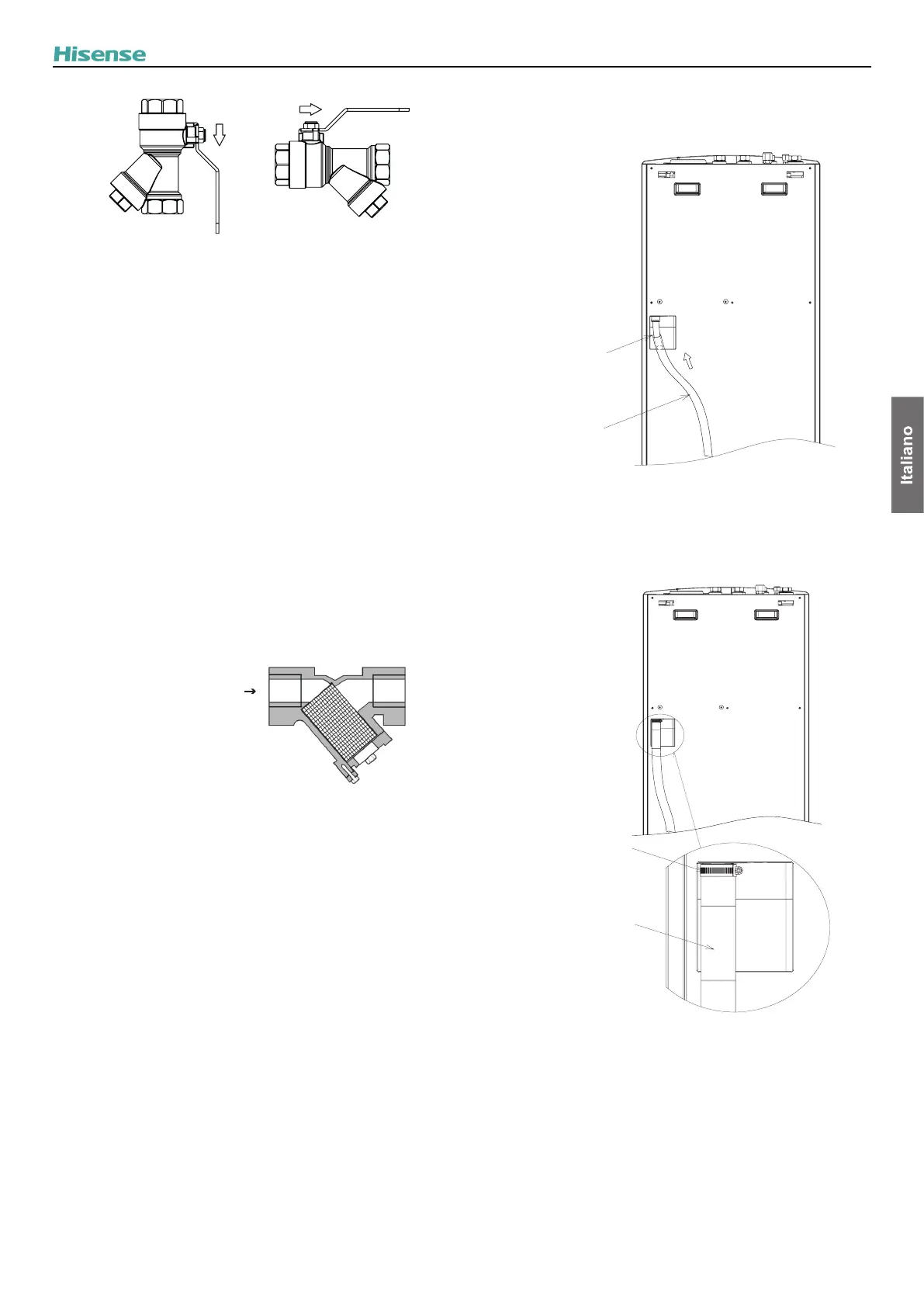

Filtro dell'acqua
(consigliato da almeno 50 maglie)
Direzione del usso d'acqua
• Il collegamento della linea dell'acqua deve essere completato dopo il
lavaggio del sistema idrico.
8.3.2 Collegamento della linea di drenaggio
Per un corretto drenaggio, collegare il tubo di drenaggio
dell'unità al sistema di drenaggio generale.
Passaggio 1
Inserire il tubo di
scarico per la valvola
di sicurezza nella linea
di drenaggio per l'unità
interna.
Linea di drenaggio
della valvola
di sicurezza
(impostazione prima
della spedizione)
Linea di
drenaggio
dell’unità interna
(non in dotazione)
? NOTA
• La valvola di sicurezza si attiva quando la pressione dell'acqua raggiunge
i 3 bar.
Passaggio 2
Inserire
completamente la
linea di drenaggio
dell'unità interna
all'estremità del
collegamento del tubo
essibile.
Fissare la linea di
drenaggio al tubo di
scarico con il morsetto
fornito in fabbrica.
Fascetta per linea
di drenaggio
(in dotazione)
Tubo di drenaggio
dell’unità interna
(non in dotazione)
Passaggio 3
Dopo aver collegato il essibile di
drenaggio, isolare la linea di drenaggio.
? NOTA
• Controllare se l'acqua scorre senza ostruzioni.
• La linea di drenaggio non è necessaria quando non viene utilizzata la
modalità di rareddamento.
• La linea di drenaggio consigliata dell'unità interna è un tubo in cloruro
di polivinile con un diametro interno di 1 pollice.
• Assicurarsi che la linea di drenaggio sia ssata saldamente attraverso
il morsetto, altrimenti potrebbe causare perdite d'acqua.
• La linea di scarico deve essere sempre aperta verso l'atmosfera, priva di
ghiaccio e con una leggera inclinazione verso il basso, in caso di perdite
d'acqua.
POSA DEI TUBI
13
