3 WAŻNE INFORMACJE
3.1 UWAGI INFORMACYJNE
• PRZED INSTALACJĄ POWIETRZNO-WODNEJ
POMPY CIEPŁA, NALEŻY ZAPOZNAĆ SIĘ Z TREŚCIĄ
NINIEJSZEJ INSTRUKCJI OBSŁUGI. Nieprzestrzeganie
prezentowanych tutaj zaleceń, dotyczących montażu,
użytkowania i obsługi urządzeń, grozi ich awarią, włącznie
z potencjalnie niebezpiecznymi usterkami, a nawet
zniszczeniem instalacji powietrzno-wodnej pompy ciepła.
• Należy upewnić się, że instrukcje instalacji i obsługi jednostek
wewnętrznych i zewnętrznych klimatyzatorów zawierają
wszelkie niezbędne zalecenia odnoszące się do prawidłowego
wykonania związanych z instalacją czynności montażowych.
Gdyby tak nie było, należy skontaktować się ze sprzedawcą.
• Ze względu na prowadzoną przez rmę Hisense politykę
nieustannego doskonalenia konstrukcji i parametrów
użytkowych swoich wyrobów, zastrzega sobie ona prawo
do dokonywania zmian wszelkiego rodzaju danych
technicznych bez uprzedniego powiadomienia.
• Firma Hisense nie jest w stanie przewidzieć wszystkich okolicz-
ności, które mogą wiązać się z potencjalnym zagrożeniem.
• Niniejsza powietrzno-wodna pompa ciepła została
zaprojektowane z myślą o ogrzewaniu wody w instalacjach
budynków użytkowanych przez ludzi. Niedozwolone jest jej
stosowanie w odniesieniu do innych funkcji, które nie zostały
przewidziane w sterowniku głównym.
• Odtwarzanie niniejszej instrukcji obsługi w całości lub części
jest niedozwolone bez uprzedniej zgody udzielonej na piśmie.
• W razie jakichkolwiek wątpliwości, prosimy o skontaktowanie
się ze sprzedawcą.
• Należy koniecznie upewnić się, że treść poszczególnych
części podręcznika odnosi się do posiadanego modelu
powietrzno-wodnej pompy ciepła.
• Na podstawie kodu danego modelu można sprawdzić
podstawowe dane techniczne dostarczonych urządzeń.
• Powagę istniejącego zagrożenia określają hasła ostrzegawcze
(UWAGA, NIEBEZPIECZEŃSTWO i OSTROŻNIE). Ich
denicje wraz z odpowiadającym im stopniem ryzyka podano
we wstępnej części niniejszej instrukcji obsługi.
• Regulacja trybów pracy urządzeń odbywa się za pomocą
sterownika głównego.
• Niniejszą instrukcję obsługi należy traktować jako integralną
część powietrzno-wodnej pompy ciepła. Zawarte w niej
ogólne informacje i opisy dotyczą niniejszej jednostki
wewnętrznej z pompą ciepła.
• Temperatura cieczy w obiegach instalacji powinna
uniemożliwiać jej zamarzanie.
3.2 MINIMALNA WYMAGANA
POWIERZCHNIA

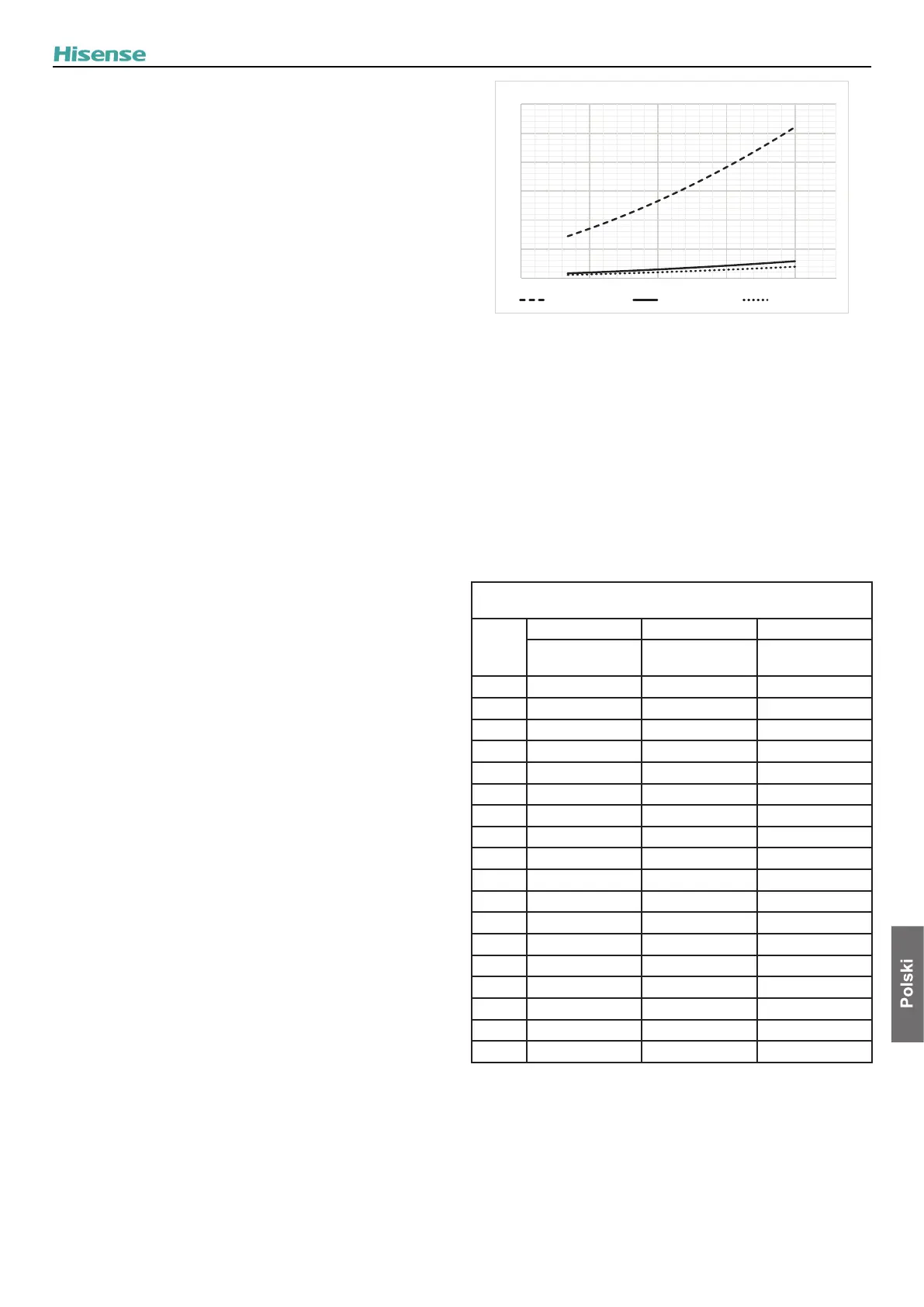

• Poniższy wykres i tabela ukazują minimalną powierzchnię
podłogi (A
min
), jaka jest wymagana, aby wykonać instalację
jednostki wewnętrznej z zastosowaniem systemu
chłodzenia, zawierającego określoną ilość (m
c
) czynnika
chłodniczego R32 (klasa bezpieczeństwa A2L), przy
całkowitej wysokości danego pomieszczenia, wynoszącej co
najmniej 2,2 m (zgodnie z normami IEC 60335-2-40:2018 i
EN 378-1:2016).
• W odniesieniu do m
c
<1,84 kg, normy IEC 60335-2-40:2018
i EN 378-1:2016 nie przewidują żadnych ograniczeń
dotyczących minimalnej powierzchni podłogi. W tym przypadku
należy wykluczyć istnienie innych ograniczających wymagań,
związanych z lokalnie obowiązującymi przepisami.
0
20
40
60
80
100
120
1.52 32.5
3.5
m
c
(kg)
A
min
(m
2
)
A
min
= (m
c
/(2.5*LFL^
(5/4)
* h
0
)
^2
Montaż
podsutowy
Montaż
przypodłogowy
Montaż naścienny
Ograniczenia montażowe dotyczące jednostek wewnętrznych z
czynnikiem R32
A
min
= (m
c
/(2,5*LFL^
(5/4)
* h
0
)^
2
(EQU.1)
A
min
: Minimalna powierzchnia podłogi przy montażu jednostki
wewnętrznej w stosunku do ilości czynnika chłodniczego m
c
(kg)
z uwzględnieniem wysokości montażowej h
0
(m
2
).
• h
0
: Wysokość montażowa, licząc od dolnej części jednostki
wewnętrznej + odległość między nią a najniższym punktem,
który może osiągnąć, w przypadku wycieku, uwolniony do
pomieszczenia czynnik chłodniczy.
• m
c
: całkowita ilość czynnika chłodniczego, która może zostać
uwolniona do pomieszczenia, w przypadku niewykrytego
wycieku.
• LFL: Dolna granica palności czynnika chłodniczego
R32 (0,307 kg/m
3
) według norm EN 378-1:2016 i ISO 817.
Minimalna powierzchnia podłogi w przypadku wewnętrznego
montażu urządzeń
m
c
(kg)
A
min
(m
2
) A
min
(m
2
) A
min
(m
2
)
Montaż
przypodłogowy
Montaż naścienny
Montaż
podsutowy
1,84 28,81 3,20 2,14
1,9 30,72 3,41 2,29
2,0 34,04 3,78 2,53
2,1 37,53 4,17 2,79
2,2 41,19 4,58 3,06
2,3 45,02 5,00 3,35
2,4 49,02 5,45 3,65
2,5 53,19 5,91 3,96
2,6 57,53 6,39 4,28
2,7 62,04 6,89 4,61
2,8 66,72 7,41 4,96
2,9 71,58 7,95 5,32
3,0 76,6 8,51 5,70
3,1 81,79 9,09 6,08
3,2 87,15 9,68 6,48
3,3 92,68 10,30 6,89
3,4 98,39 10,93 7,32
3,5 104,26 11,58 7,75
• Wartość A
min
w powyższej tabeli obliczana jest według
odpowiedniego wzoru (EQU.1) w następujących
przypadkach:
• Montaż przypodłogowy: h
0
= 0,6 m
• Montaż naścienny: h
0
= 1,8 m
• Montaż podsutowy: h
0
= 2,2 m
• Ze względów bezpieczeństwa, wymagane jest obliczenie
wartości A
min
zgodnie z faktycznym stanem instalacji
wykonanej przez profesjonalnych instalatorów.
