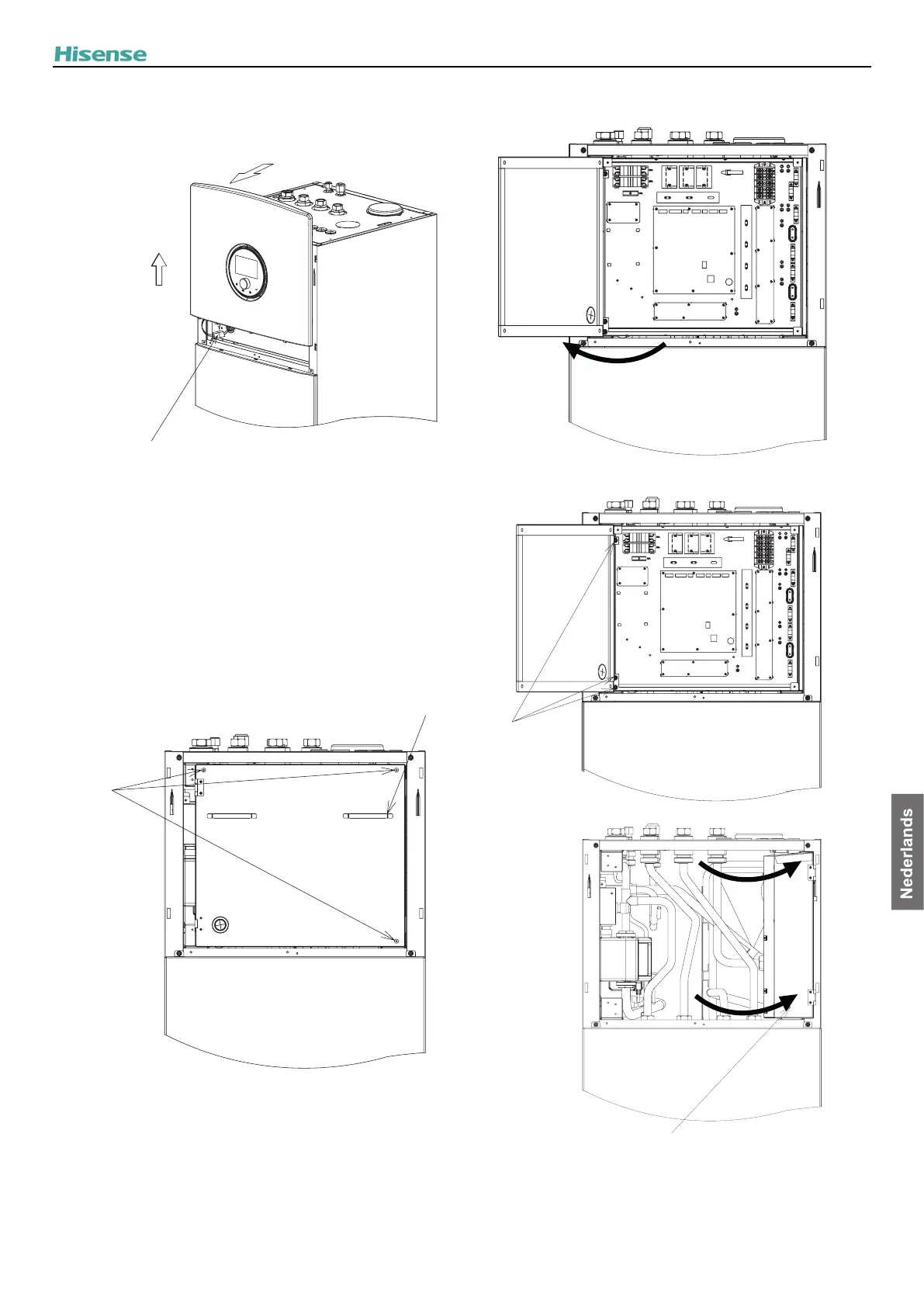

2 Verwijder het bovenste voorpaneel.
Stap 2 Duw het voorpaneel naar
voren, maak de klik los en haal
het bovenste voorpaneel weg.
Stap 1
Til het voorpaneel
omhoog.
Stap 3 Let op de bedrade hoofdbediening en de elektriciteitskast. Trek
niet aan de kabels, anders zouden ze kunnen breken. Schakel
de aansluitklem los om de bovenste voorpaneel los te maken.
7.3.2 Elektriciteitskast openen
! GEVAAR
• Schakel de netvoeding naar de unit uit voordat u de onderdelen
aanraakt, om een elektrische schok te voorkomen.
* De hendel aan de deksel van de elektriciteitskast kan
worden gebruikt om de hoofdbediening op te hangen.
Stap 1
Draai de
3 schroeven los.
Stap 2
De deksel van de
elektriciteitskast
kan 120º worden
geopend.
Stap 3
Draai de
3 schroeven los.
Stap 4
De deksel van de elektriciteitskast kan 93° worden geopend.
INSTALLEREN VAN DE UNIT
9
