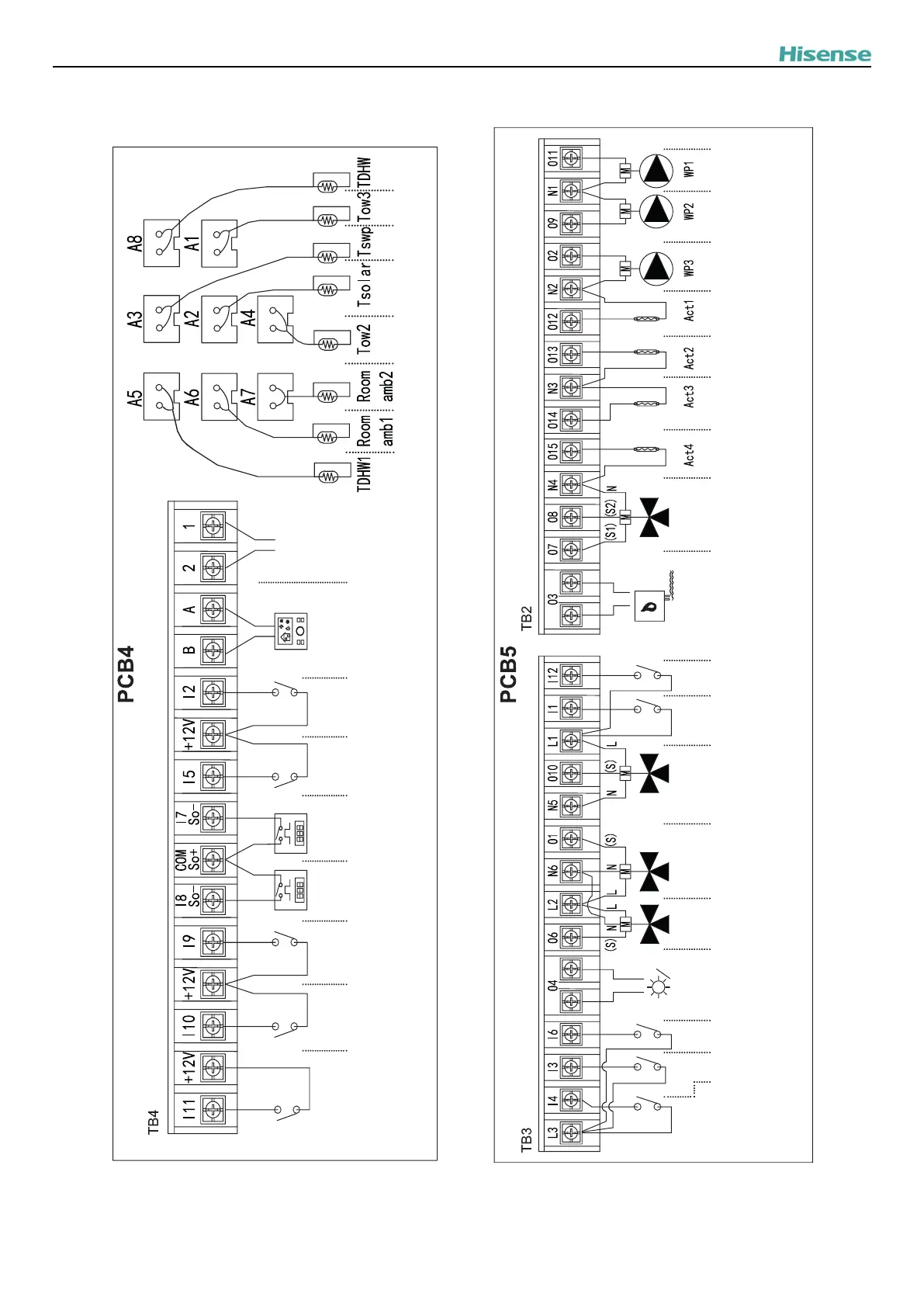

10.4 LIGAÇÕES DA UNIDADE INTERIOR OPCIONAL (ACESSÓRIOS)
1/2: Para transmissão entre a unidade exterior e a unidade interior. A/B: Para transmissão entre a unidade interior e o controlador principal. Outros: Reservado para funções no local. NOTA: As placas de terminais no PCB4 só podem usar sinais de baixa tensão, pelo que a alta tensão deve ser proibida.
Reservado para funções no local NOTA: Todas as placas de terminais proporcionam apenas sinais funcionais e não acionam cargas de alta potência.
Entrada 11
Impulso
da AQS
3WV
AQS
Válvula de
mistura
Sinal de saída da
combinação com
caldeira
(Reservado)
Entrada 10
Consumo
ON/OFF 2
Medidor de
energia 2
Medidor de
energia 1
Ação
inteligente
C1 e C2
ECO
Controlador
principal
Transmissão
Sinal de
entrada
solar
Sinal de
saída solar
Válv. 3 vias
PSC
Válv. 3 vias
Arrefecimento
Consumo
ON/OFF 1
AQS
THe2
? NOTA
As entradas e as saídas impressas na placa correspondem às denições antes do envio. O controlador principal permite congurar e utilizar algumas
funções das entradas e saídas.
DEFINIÇÕES DE CONTROLO E ELÉTRICOS
