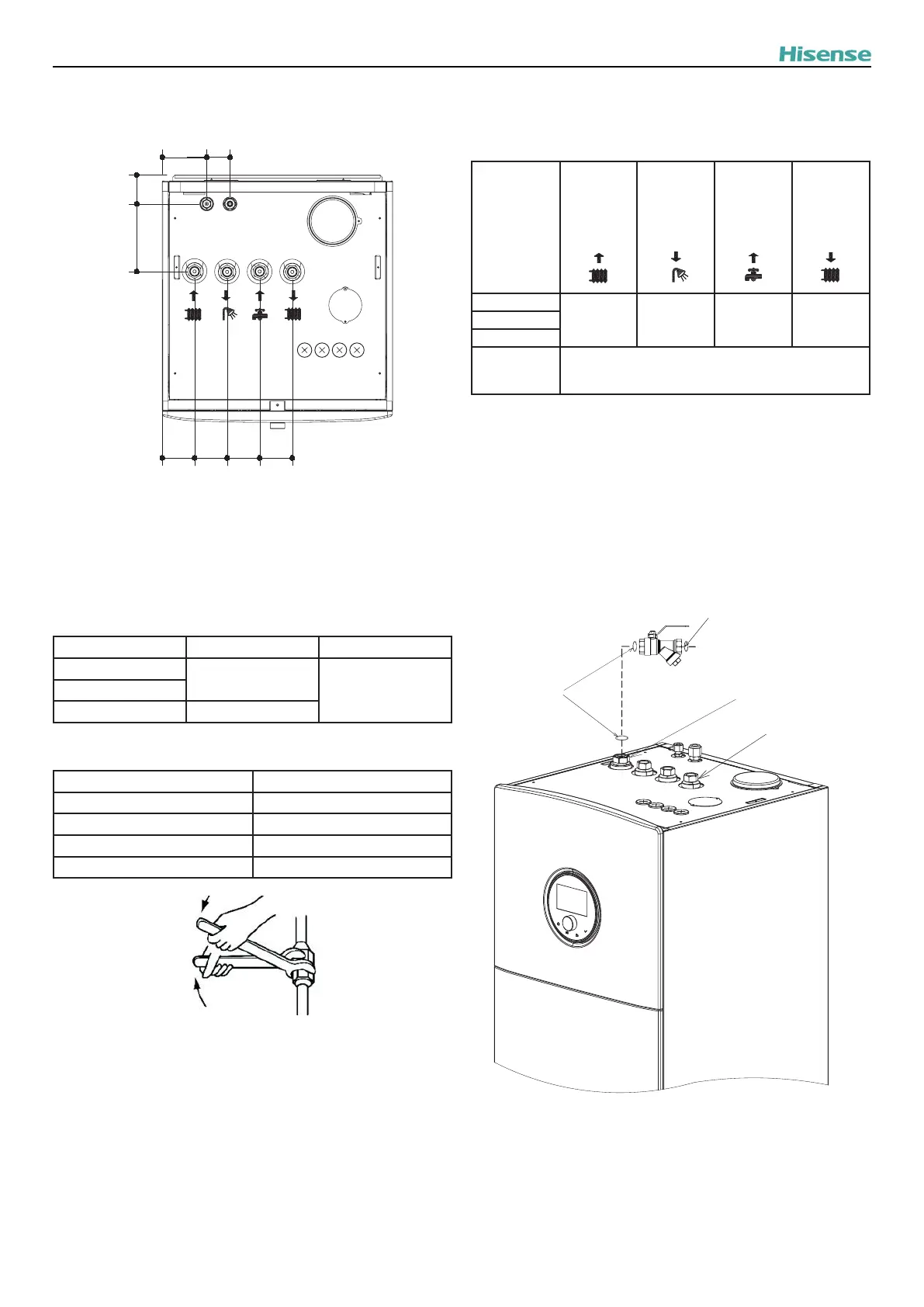

Poniżej ukazano położenie przyłączy przewodów rurowych
czynnika chłodniczego i wody.
61
115
84
84
84
84
75
174
Jednostka miary: mm
8.2 PODŁĄCZENIE PRZEWODÓW
CZYNNIKA CHŁODNICZEGO
W poniższej tabeli przedstawiono wymiary przewodów rurowych 
jednostki wewnętrznej.
Model Przewód gazowy Przewód cieczowy
044 (2,0 KM)
Ø 12,7 (1/2"
)
Ø 6,35 (1/4"
)060 (2,5KM)
080 (3,0 KM)
Ø 15,88 (5/8")
Poniżej ukazano wymagany moment dokręcania.
Średnica rurociągu Moment dokręcania (N·m)
Ø 6,35 14~18
Ø 9,53 33~42
Ø 12,7
49~61
Ø 15,88 63~77
? UWAGA
Nakrętkę dokręcamy przy użyciu dwóch kluczy. Należy zastosować materiał
zapewniający izolację termiczną w celu niedopuszczenia do utraty ciepła
rurociągów gazowego i cieczowego oraz nakrętki.
8.3 PODŁĄCZENIE WODNYCH
PRZEWODÓW RUROWYCH
Wymiary przewodów rurowych jednostki wewnętrznej.
Model
Wlot wody 
instalacji 
ogrzewania/
chłodzenia
Króciec 
wylotowy 
CWU 
(ciepła 
woda)
Króciec 
wlotowy 
CWU 
(zimna 
woda)
Wylot wody 
instalacji 
ogrzewania/
chłodzenia
044 (2,0 KM)
G1"
(damski)
G3/4" 
(damski)
G3/4" 
(damski)
G1"
(damski)
060 (2,5KM)
080 (3,0 KM)
Wymagany 
moment 
dokręcania
40~50 (N·m)
8.3.1 Podłączenie przewodów rurowych
ogrzewania/chłodzenia
(1) Instalacja zaworów odcinających
Razem z urządzeniem dostarczany jest zawór odcinający z 
ltrem. W celu ułatwienia czynności związanych z naprawą 
i konserwacją, montujemy w ukazany poniżej sposób 
zawór odcinający z ltrem na wodnym rurociągu wlotowym 
jednostki wewnętrznej. Po wykonaniu tej czynności, możemy 
przystąpić do montażu instalacji ogrzewania/chłodzenia 
opisanego w punkcie 9.1.
Uszczelki
Uszczelki
Wlot wody instalacji 
ogrzewania/chłodzenia
Wylot wody instalacji 
ogrzewania/chłodzenia
? UWAGA
Istnieje możliwość bezpośredniego zamontowania zaworu odcinającego
na wylocie wody jednostki wewnętrznej. Zawór odcinający z ltrem należy
bezwzględnie zainstalować na wlocie wody jednostki wewnętrznej, przy
czym wymagane jest potwierdzenie kierunku przepływu wody i kierunku
przewidzianego dla instalacji zgodnie z poniższymi rysunkami. Dostarczoną
z akcesoriami uszczelkę można wykorzystać przy podłączaniu zarówno
zaworu odcinającego z ltrem jak i bez niego.
MONTAŻ PRZEWODÓW RUROWYCH
12
