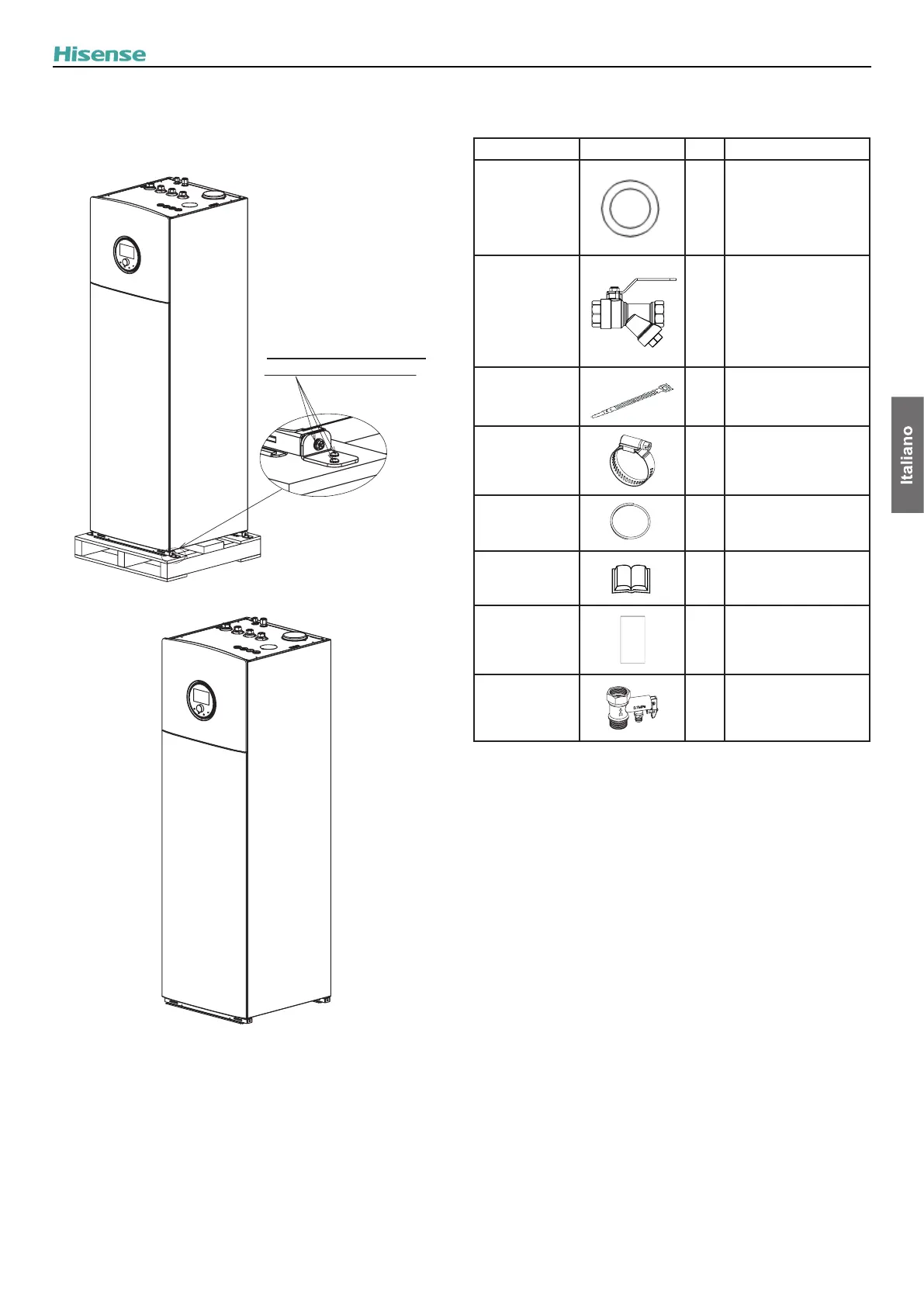

3 Rimuovere i 4 piedini a forma di L ai 4 angoli e quindi
rimuovere l’unità interna dai pallet di legno e posizionarla
con attenzione sul pavimento, il più vicino possibile alla sua
sistemazione nale.
Svitare le 3 viti e rimuovere i
piedini a L. (4 angoli)
! AVVERTENZA
• Fare attenzione al Manuale di installazione e d'uso e agli accessori in
dotazione posizionati sopra l'unità.
• Sono necessarie due persone per la movimentazione a causa del
peso dell'unità.
4.2 COMPONENTI DELL’UNITÀ
INTERNA IN DOTAZIONE
Accessorio Immagine Qtà. Osservazioni
Guarnizione
12
Dodici guarnizioni per
ogni collegamento tra
l'unità interna e i rubinetti
di intercettazione
(ingresso/uscita).
(6 di G1” e 6 di G3/4”)
Rubinetto di
intercettazione
con ltro (G1”)
1
Collegare all'ingresso
dell'acqua dell'unità
interna, viene utilizzato
per interrompere il
usso dell'acqua e
ltrare le impurità.
Fascetta
stringicavo
3 Per collegare i cavi.
Fascetta
per linea di
drenaggio
1
Per collegare il essibile
e la linea di drenaggio
Linea di
drenaggio
1
Per collegare il essibile
di drenaggio della valvola
limitatrice di pressione
Manuale di
istruzioni
1
Indicazioni base per
l’installazione del
dispositivo.
Etichetta di
ecienza
energetica
1
Etichetta di ecienza
energetica
Valvola
limitatrice di
pressione
1
Per la limitatrice di
pressione dell’ACS
? NOTA
• I precedenti accessori sono forniti all'interno della confezione (sopra
l'unità interna).
• È necessario predisporre una linea refrigerante aggiuntiva (non in
dotazione) per i collegamenti all'unità esterna.
• Se alcuni degli accessori indicati non si trovassero all'interno della
confezione o nel caso in cui l'unita presentasse danni, contattare il
proprio rivenditore.
