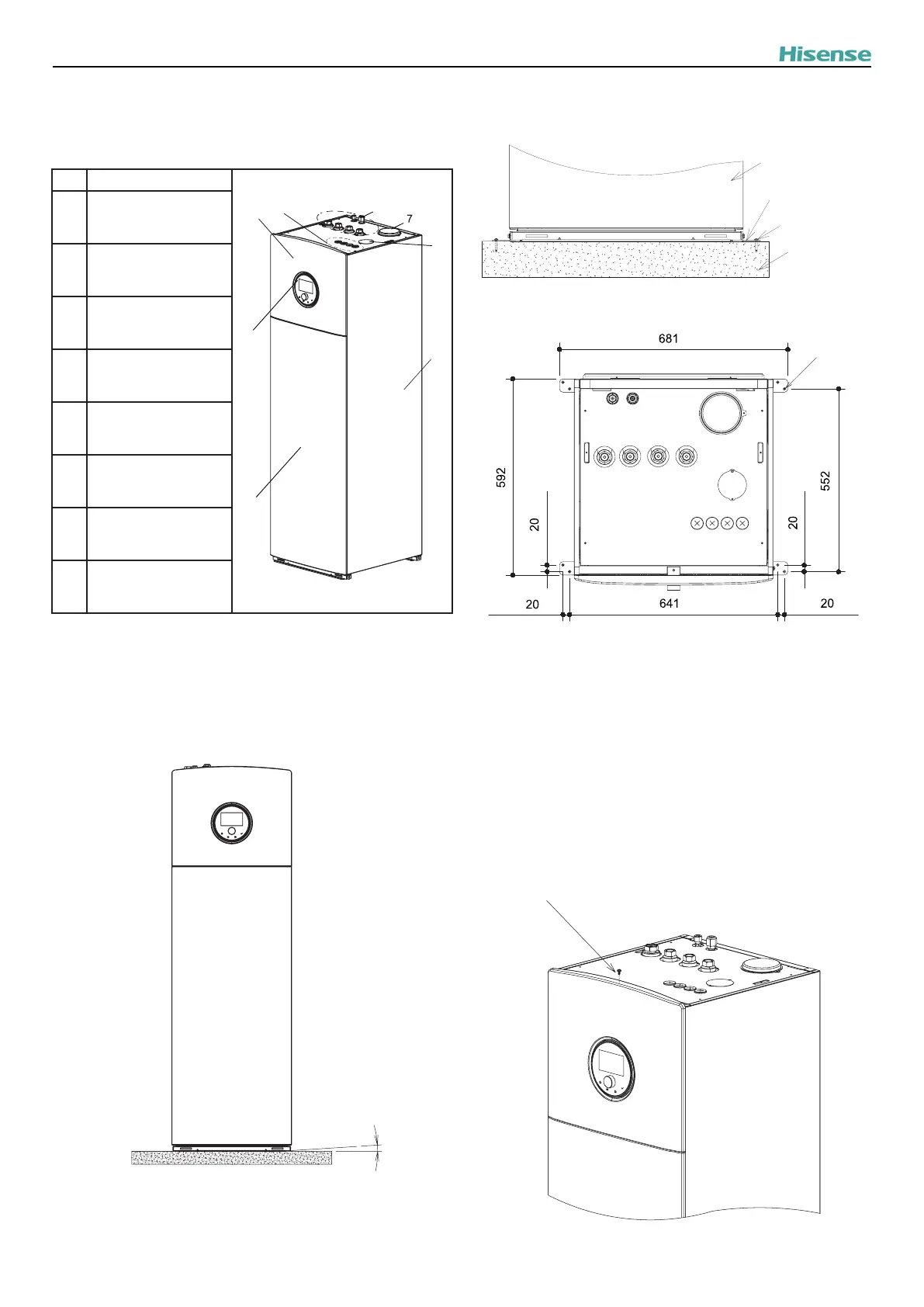

7 INSTALAÇÃO DA UNIDADE
7.1 PEÇAS PRINCIPAIS (DESCRIÇÕES)
N.º Peça
2
3
4
5
1
6
8
1 Painel frontal superior
2 Painel frontal inferior
3 Painel lateral
4 Controlador principal
5 Ligações da tubagem
6
Orifício para a cablagem
7
Abertura para a porta
de carga do vaso de
expansão
8
Abertura para a válvula
de purga de ar
7.2 INSTALAÇÃO DA UNIDADE
• Ajuste a instalação para compensar as irregularidades do
piso. O desvio máximo permitido é de 1°.
≤1°
• Para evitar a queda da unidade interior, deve xá-la ao solo
com os quatro pés em L com oito parafusos de xação (M6).
Unidade interior
Pés em L
(4 unidades)
Pernos de
ancoragem (8)
Piso
∅7×8
Unidades: mm
7.3 REMOÇÃO DOS PAINÉIS
Se precisa de aceder aos componentes da unidade interior,
realize as seguintes operações.
7.3.1 Remover o painel frontal superior
? NOTA
É necessário remover o painel frontal da unidade interior para realizar
qualquer atividade no seu interior.
1 Desaperte um parafuso na parte superior da unidade.
Desaperte o parafuso
INSTALAÇÃO DA UNIDADE
8
