7 INSTALLAZIONE DELL'UNITÀ

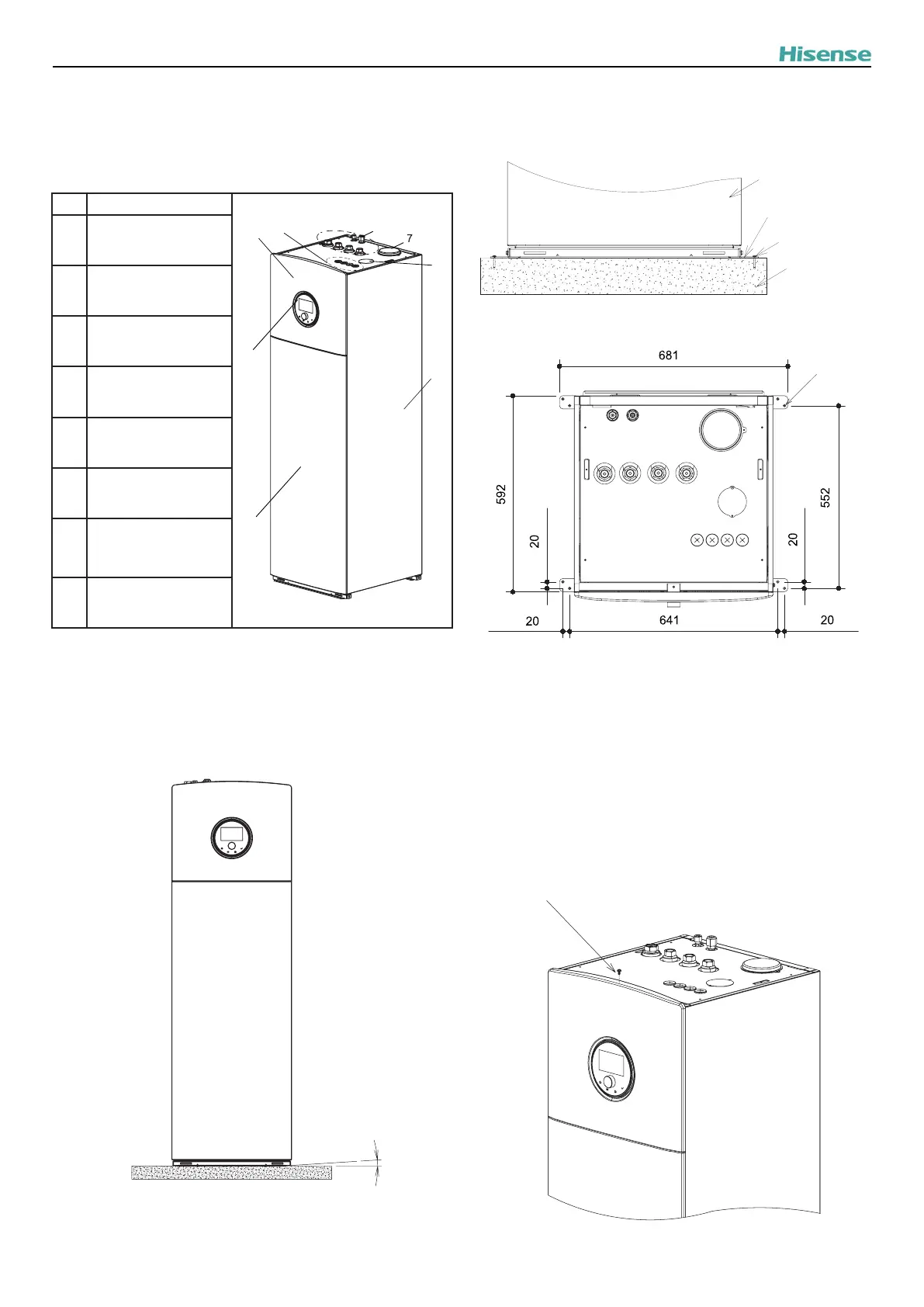

7.1 COMPONENTI PRINCIPALI
(DESCRIZIONI)
N° Componente
2
3
4
5
1
6
8
1
Pannello frontale
superiore
2
Pannello frontale
inferiore
3 Pannello laterale
4
Dispositivo di controllo
principale
5 Collegamento dei tubi
6 Foro per cablaggio
7
Finestra per la porta
di carico del vaso di
espansione
8
Finestra per la valvola
di sato aria
7.2 INSTALLAZIONE DELL'UNITÀ
• Regolare l'installazione per compensare le irregolarità del
pavimento. La deviazione massima consentita è di 1°.
≤1°
• Per evitare il ribaltamento dell'unità interna, si consiglia di
ssare l'unità a terra con quattro piedini a forma di L con 8
bulloni di ancoraggio (M6).
Unità interna
Piedini a forma di L
(4 parti)
Perni di
ancoraggio (8)
Piano
∅7×8
Unità: mm
7.3 RIMOZIONE DEI PANNELLI
Se è necessario accedere ai componenti dell'unità interna, si
prega di seguire queste operazioni.
7.3.1 Rimozione del pannello frontale superiore
? NOTA
Il pannello anteriore dell'unità interna deve essere rimosso per qualsiasi
attività da eettuarsi all'interno dell'unità interna.
1 Svitare 1 vite sulla parte superiore dell'unità.
Svitare la vite
INSTALLAZIONE DELL'UNITÀ
