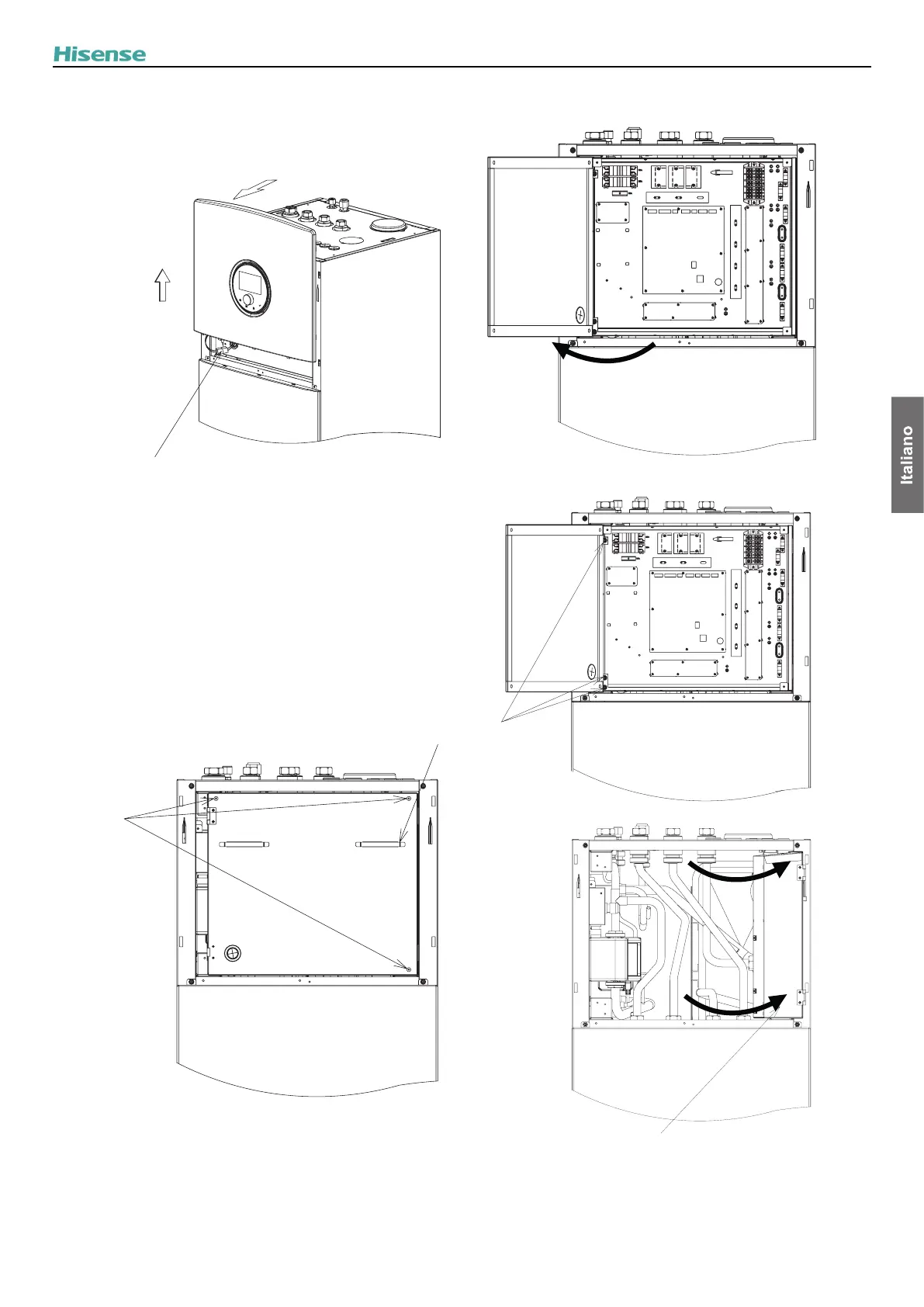

2 Rimuovere il pannello frontale superiore.
Passaggio 2 Spingere il pannello frontale
in avanti, disinserire la
chiusura a scatto e rimuovere
il pannello frontale superiore.
Passaggio 1
Premere verso l'alto il
pannello anteriore.
Passaggio 3 Fare attenzione al dispositivo di controllo principale
collegato tramite cavo e al quadro elettrico. Non tirare il
cavo perché potrebbe rompersi. Scollegare il morsetto
per rilasciare il pannello frontale superiore.
7.3.2 Apertura del quadro elettrico
! PERICOLO
• Scollegare l'unità dall'alimentazione prima di toccare qualsiasi
componente, al ne di evitare scosse elettriche.
* La maniglia sul coperchio del quadro elettrico può essere
utilizzata per appendere il dispositivo di controllo principale.
Passaggio 1
Svitare le 3 viti.
Passaggio 2
Il coperchio
del quadro
elettrico può
essere aperto
di circa 120°.
Passaggio 3
Svitare le 3 viti.
Passaggio 4
Il quadro elettrico può essere ruotato di circa 93°.
INSTALLAZIONE DELL'UNITÀ
9
