! OSTROŻNIE
• Niezbędne jest zamontowanie gumowej uszczelki (fabryczny), w
przeciwnym bowiem razie istnieje ryzyko wycieku.
• Należy odnotować położenie zaworów odcinających oraz ich kierunek
wraz z kierunkiem zaworu spustowego, gdyż dysponowanie tymi
informacjami jest kluczowe w procesie konserwacji.
• Zawory odcinające dokręcamy przy użyciu dwóch kluczy.
(2) Dodatkowy ltr sitowy wodny
! OSTROŻNIE
• Na wlocie wody przewodów rurowych wymagane jest używanie
siatki ltracyjnej o rozmiarze co najmniej 50. Nieprzestrzeganie tego
zalecenia może spowodować uszkodzenie płytowego wymiennika
ciepła. Ponieważ w tego rodzaju wymienniku przepływ wody odbywa
się w niewielkiej przestrzeni między płytami, brak ltracji mógłby
spowodować powstanie zatoru w wyniku przedostania się do środka
cząstek stałych lub kurzu.
• Wymóg ten nie istnieje w przypadku niestosowania trybu chłodzenia.

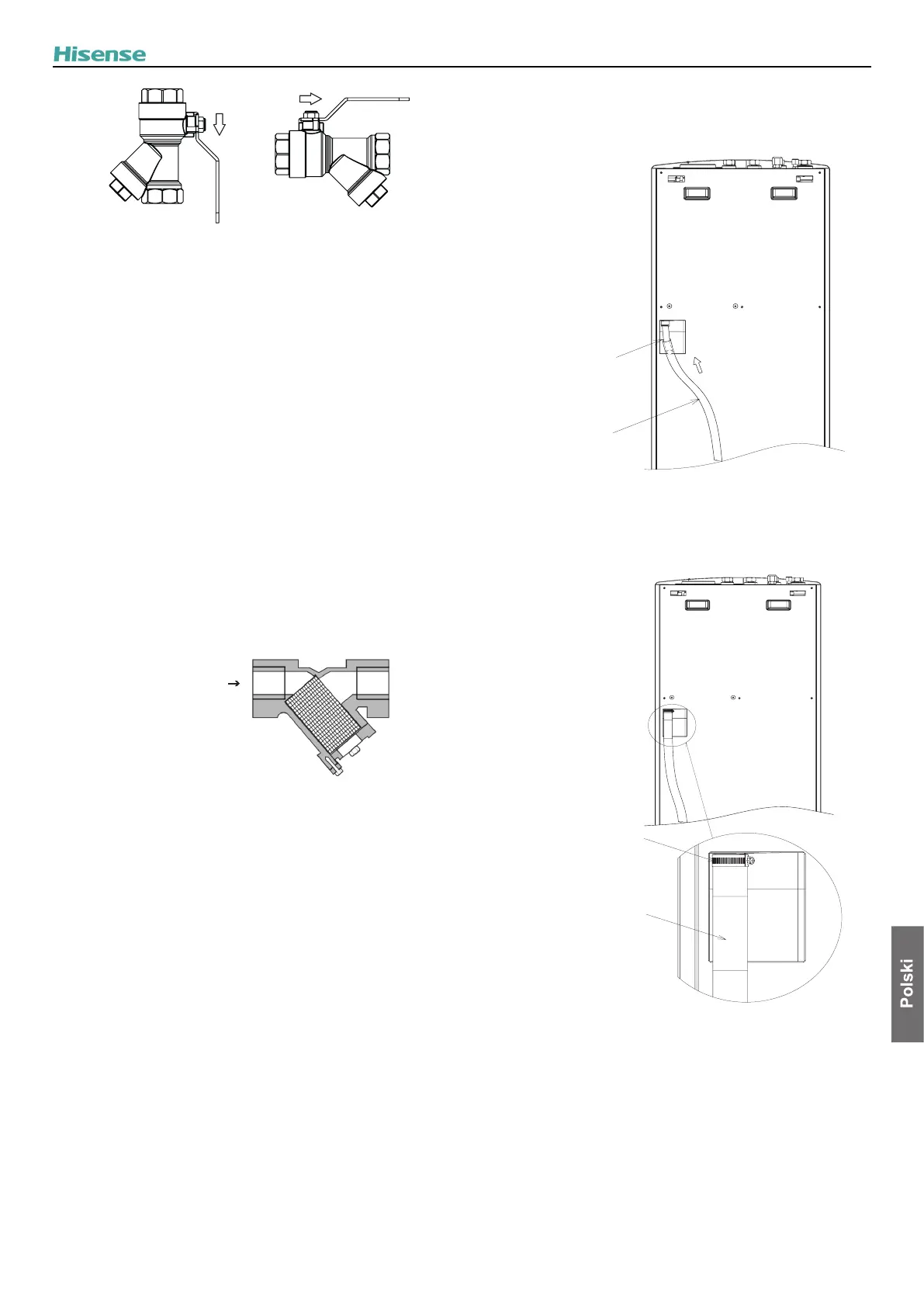

Filtr sitowy wodny
(zalecana siatka ltracyjna o
rozmiarze co najmniej 50)
Kierunek przepływu wody
• Kończąc instalację przewodów rurowych należy zapewnić cyrkulację
wody w obiegu.
8.3.2 Podłączenie przewodów odpływowych
Aby zapewnić prawidłowy odpływ, należy podłączyć przewód
odpływowy jednostki do instalacji kanalizacyjnej.
Krok 1:
Połączyć rurkę spustową
zaworu bezpieczeństwa z
przewodem odpływowym
jednostki wewnętrznej.
Rurka spustowa
zaworu bezpieczeństwa
(montowana fabrycznie)
Przewód odpływowy
jednostki wewnętrznej
(do nabycia osobno)
? UWAGA
• Zadziałanie zaworu bezpieczeństwa następuje w momencie, gdy
ciśnienie wody osiąga wartość 3 bar.
Krok 2:
Wsunąć przewód
odpływowy jednostki
wewnętrznej do oporu
w złączu węża.
Przymocować
przewód do węża
odpływu za pomocą
dostarczonej z
urządzeniem opaski
zaciskowej.
Opaska zaciskowa
przewodu odpływowego
(dostarczana z urządzeniem)
Przewód odpływowy jednostki
wewnętrznej (do nabycia osobno)
Krok 3:
Po wykonaniu połączenia, założyć
izolację na przewód odpływowy.
? UWAGA
• Wykluczyć brak przepływu wody.
• Przewód odpływowy nie jest potrzebny w przypadku niestosowania
trybu chłodzenia.
• Zalecane jest zastosowanie przewodu odpływowego wykonanego z
PCW o 1-calowej średnicy wewnętrznej.
• Należy upewnić się, że przewód odpływowy pozostaje solidnie przymo-
cowany. W przeciwnym razie istnieje ryzyko wycieku wody.
• Należy upewnić się, że rura spustowa posiada otwarty wylot, nie grozi
jej zamarznięcie i poprowadzona jest z odpowiednim spadkiem na
wypadek ewentualnego wycieku wody.
MONTAŻ PRZEWODÓW RUROWYCH
13
