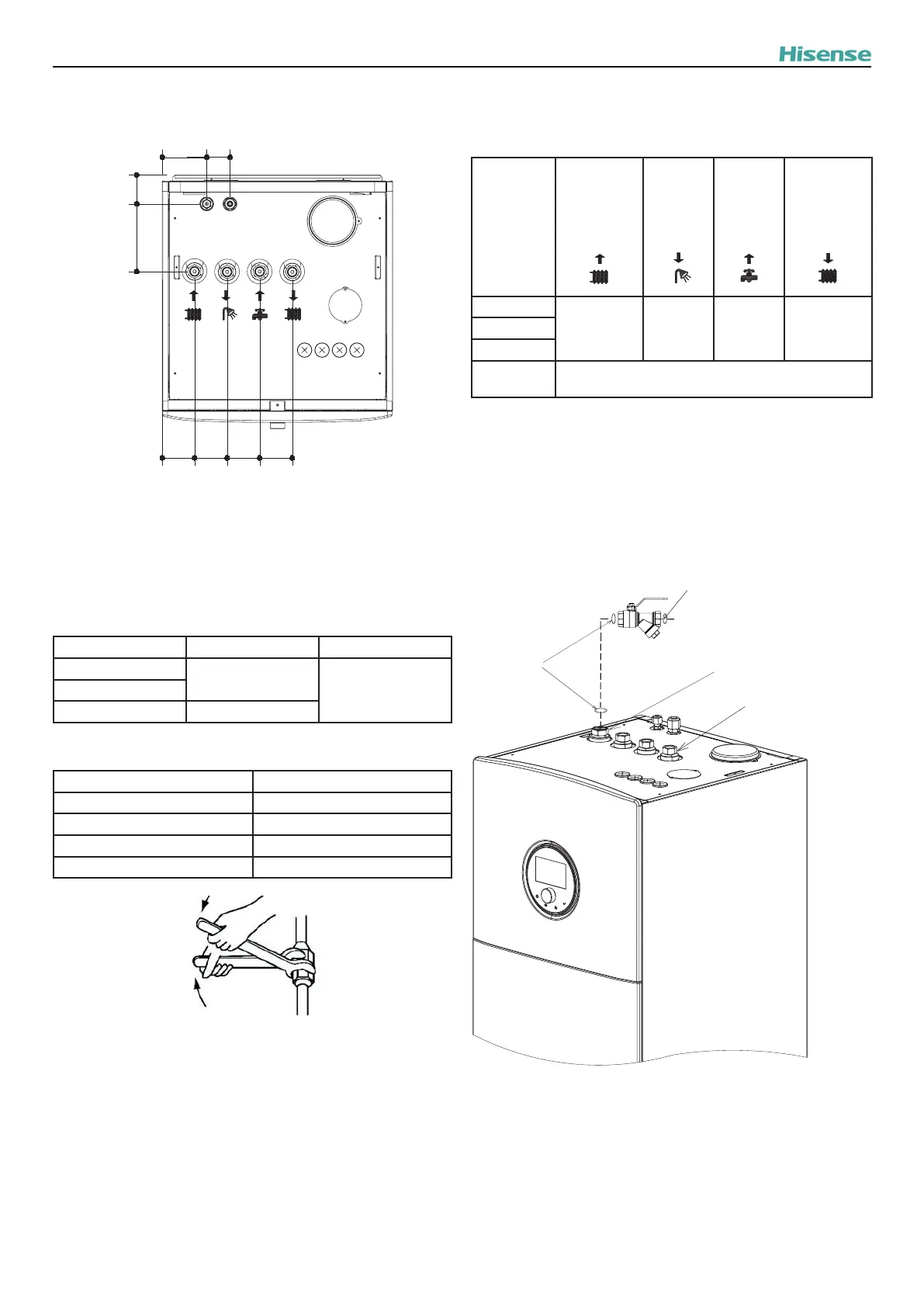

• La posizione del refrigerante e della linea dell'acqua è
mostrata di seguito.
61
115
84
84
84
84
75
174
Unità: mm
8.2 COLLEGAMENTO DELLA LINEA
REFRIGERANTE
Di seguito è illustrata la dimensione del collegamento della linea
dell'unità interna.
Modello Tubo del gas Tubo del liquido
044(2,0 HP)
Ø 12,7 (1/2")
Ø 6,35 (1/4")
060(2,5 HP)
080(3,0 HP) Ø 15,88 (5/8")
Di seguito viene indicata la coppia richiesta.
Diametro del tubo Coppia (N·m)
Ø 6,35 14~18
Ø 9,53 33~42
Ø 12,7
49~61
Ø 15,88 63~77
? NOTA
Avvitare il tappo del dado con due chiavi. È necessario utilizzare materiale
per la conservazione del calore in loco per evitare perdite di calore dal
tubo del gas, dal tubo del liquido e dal tappo del dado di collegamento.
8.3 COLLEGAMENTO DELLA LINEA
DELL'ACQUA
• Dimensioni del collegamento della linea dell'unità interna.
Modello
Ingresso
dell'acqua del
riscaldamen-
to/ra󰀨redda-
mento
Uscita
ACS
(acqua
calda)
Ingresso
ACS
(acqua
fredda)
Uscita
dell'acqua del
riscaldamen-
to/ra󰀨redda-
mento
044(2,0 HP)
G1"
(femmina)
G3/4"
(femmina)
G3/4"
(femmina)
G1"
(femmina)
060(2,5 HP)
080(3,0 HP)
Coppia
richiesta
40~50 (N·m)
8.3.1 Collegamento dei tubi del riscaldamento/
ra󰀨reddamento
(1) Installare i rubinetti di intercettazione
L'unità include un rubinetto di intercettazione con ltro. Per
comodità di riparazione e manutenzione, installare il rubinetto
di intercettazione con ltro sul tubo di ingresso dell'acqua
dell'unità interna, come indicato di seguito. L'installazione
di riscaldamento/ra󰀨reddamento degli ambienti può essere
eseguita facendo riferimento al paragrafo 9.1.
Guarnizioni
Guarnizioni
Ingresso dell'acqua del
riscaldamento/ra󰀨reddamento
Uscita dell'acqua del
riscaldamento/ra󰀨reddamento
? NOTA
Il rubinetto di intercettazione può essere collegato direttamente
all'ingresso dell'acqua dell'unità interna. Il rubinetto di intercettazione con
ltro deve essere installato all'ingresso dell'acqua dell'unità interna e la
direzione del usso d'acqua e quella dell'installazione devono essere
uguali a quelle mostrate di seguito. La guarnizione negli accessori può
essere installata ai due collegamenti del rubinetto di intercettazione e del
rubinetto di intercettazione con ltro.
POSA DEI TUBI
