7 INSTALLEREN VAN DE UNIT

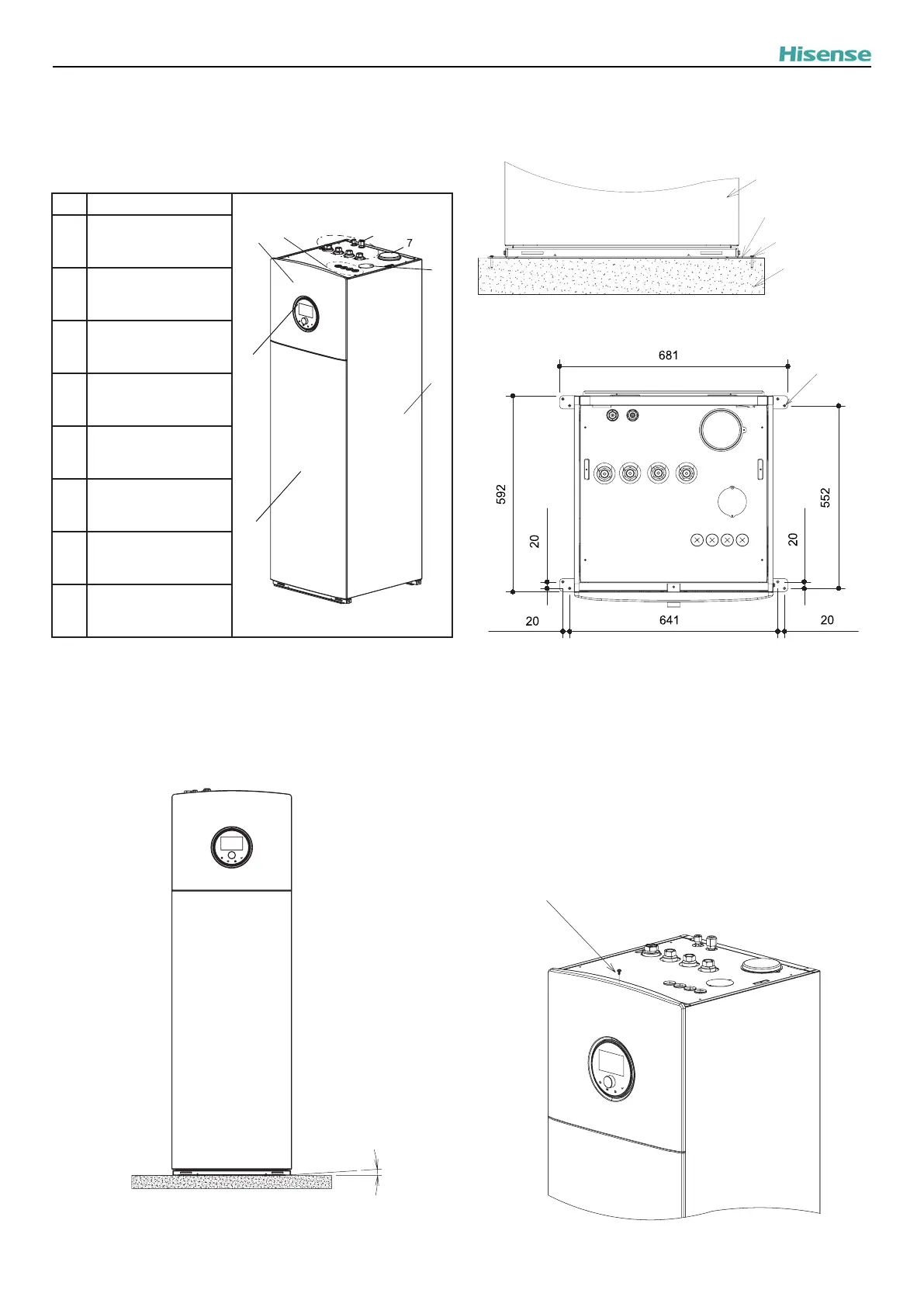

7.1 BELANGRIJKSTE ONDERDELEN
(BESCHRIJVINGEN)
Nr. Onderdeel
2
3
4
5
1
6
8
1 Bovenste voorpaneel
2 Onderste voorpaneel
3 Zijpaneel
4 Hoofdbediening
5 Leidingaansluitingen
6 Gat voor bedrading
7
Opening voor laadpoort
van expansievat
8
Opening voor
ontluchtingsklep
7.2 INSTALLEREN VAN DE UNIT
• Pas de installatie aan om de one󰀨enheden van de vloer te
corrigeren. De maximaal toegestane afwijking is 1°.
≤1°
• Het wordt aanbevolen de binnenunit op de grond te
bevestigen met vier L-vormige poten met 8 ankerbouten
(M6) om te voorkomen dat deze kantelt.
Binnenunit
L-vormige poten
(4 stukken)
Ankerbouten (8)
Verdieping
∅7×8
Eenheid: mm
7.3 DE PANELEN VERWIJDEREN
Als toegang tot de onderdelen van de binnenunit nodig is, volg
dan deze stappen.
7.3.1 Bovenste voorpaneel verwijderen
? OPMERKING
Voor mogelijke taken die binnen in de binnenunit moet worden uitgevoerd,
moet de voorpaneel van de binnenunit worden verwijderd.
1 Schroef 1 schroef bovenop de unit los.
Schroef de schroef los.
