9 OBIEGI INSTALACJI OGRZEWANIA/
CHŁODZENIA I CWU
9.1 DODATKOWE WYMAGANE
ELEMENTY HYDRAULICZNE
! NIEBEZPIECZEŃSTWO
Nie należy podłączać zasilania elektrycznego jednostki przed napełnie-
niem wodą obiegu instalacji ogrzewania oraz sprawdzeniem panujące-
go w nim ciśnienia i wykluczeniem ewentualnych przecieków.

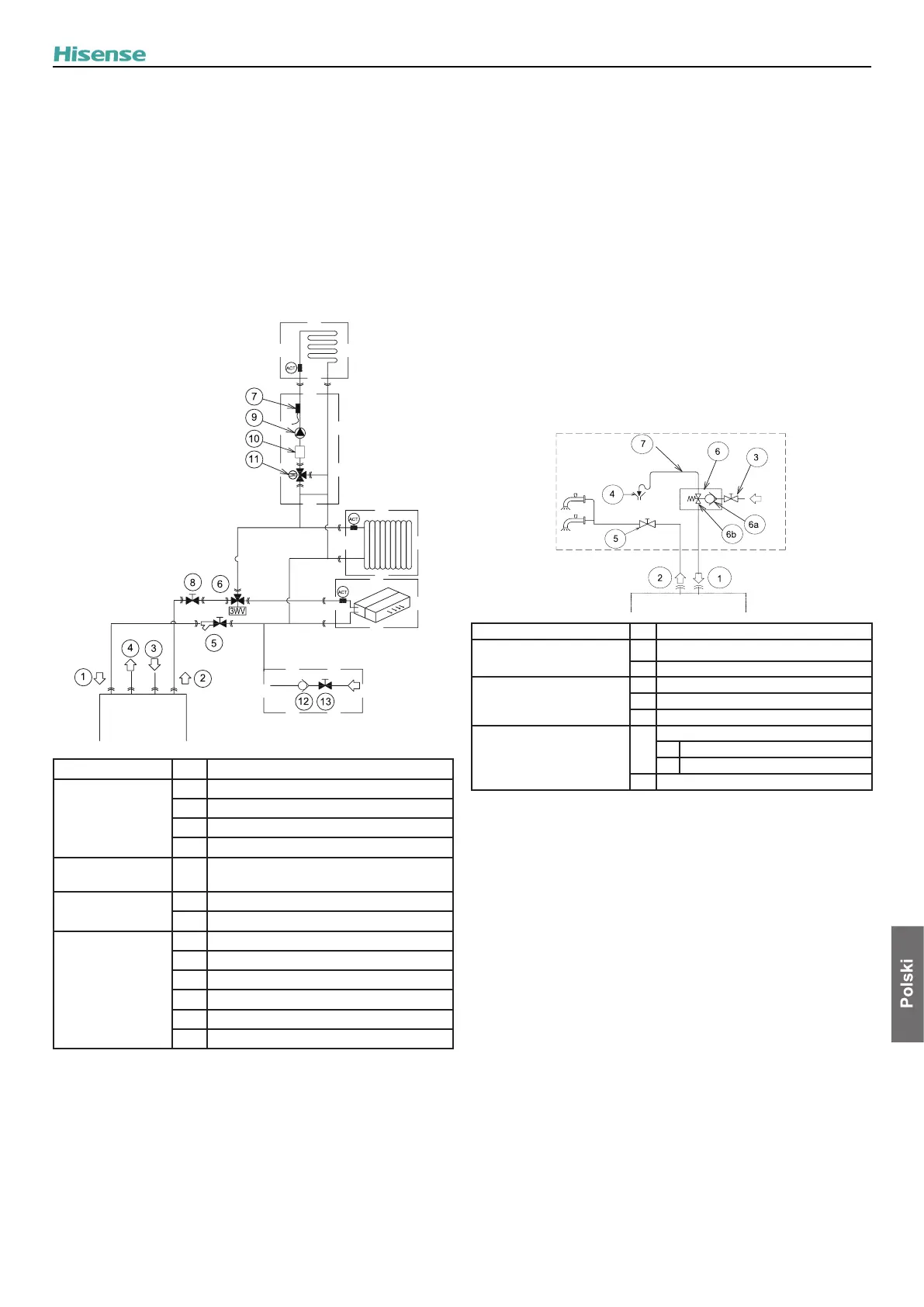

9.1.1 Części składowe instalacji ogrzewania/chłodzenia
Ogrzew.
podłog.
Grzejnik
Klimakonwektor
(tryb chłodzenia)
Jednostka
Typ Lp. Nazwa elementu
Przyłącza
przewodów
rurowych
1
Wlot wody instalacji ogrzewania/chłodzenia
2
Wylot wody instalacji ogrzewania/chłodzenia
3 Króciec wlotowy CWU (zimna woda)
4 Króciec wylotowy CWU (ciepła woda)
Dostarczony z
produktem
5 Zawór odcinający z ltrem
Akcesoria
opcjonalne
6
Zawór 3-drogowy: chłodzenie
7 Termistor (do instalacji ogrzewania)
Do nabycia osobno
8 Zawór odcinający
9 Pompa wodna
10 Filtr
11
Zawór mieszający
12 Zawór zwrotny
13 Zawór odcinający
W przykładowej instalacji systemu ogrzewania/chłodzenia,
do prawidłowego działania obiegu wodnego, niezbędne jest
uwzględnienie następujących elementów:
• Nabyty osobno zawór odcinający bez ltra (8) powinien
być zamontowany na wylocie wody jednostki, podczas gdy
montażu zaworu odcinającego z ltrem (5) należy dokonać w
płaszczyźnie poziomej na jej wlocie.
• Wymagane jest połączenie wodnego zaworu zwrotnego
(12) z zaworem odcinającym (13) w celu napełnienia
obiegu wody. Zawór zwrotny pełni funkcję urządzenia
zabezpieczającego instalację.
• Zawory 3-drogowe (6) należy podłączyć do przewodu
rurowego wylotu wody, służą one do przekierowywania
przepływu wody w przypadku określonych funkcji.
• Montaż termistora instalacji ogrzewania (7) na usytuowanym
w jej pobliżu metalowym przewodzie rurowym powinien
zapewniać odpowiedni z nim kontakt.
• Zalecane jest stosowanie zaworu mieszającego
(11) ESBE ARA661 w wersji 3-drogowej ze stykami
zwierno-rozwiernymi (SPDT). W przypadku używania
zaworu mieszającego innej marki lub odmiennego modelu,
wymagana jest ich wersja 3-drogowa ze stykami zwierno-
rozwiernymi (SPDT) oraz zasilanie 220-240 V ~ 50 Hz.
Istnieje możliwość ustawienia czasu obrotu z poziomu
sterownika głównego.
9.1.2 Części składowe instalacji CWU
W przykładowej instalacji ciepłej wody użytkowej (CWU),
do prawidłowego działania obiegu wodnego, niezbędne jest
uwzględnienie następujących elementów:
(1) Komponenty wymagane w przypadku obiegu CWU
Zbiornik CWU
Typ Lp. Nazwa elementu
Przyłącza przewodów
rurowych
1
Dodatkowy wlot wody zbiornika CWU
2 Wylot zbiornika CWU
Do nabycia osobno
3 Zawór odcinający
4 umożliwianie opróżnienia instalacji
5 Zawór odcinający
Do nabycia osobno
6
Zawór nadmiarowy ciśnieniowy
6a Wodny zawór zwrotny
6b Zawór nadmiarowy ciśnieniowy
7 Przewód odpływu skroplin
• Zawór odcinający (do nabycia osobno):
W celu ułatwienia czynności konserwacyjnych, zawór
odcinający (5) należy podłączyć za przyłączem wylotowym
zbiornika CWU (2).
• Zawór nadmiarowy ciśnieniowy (dostarczany z
urządzeniem):
Zbiornik ciepłej wody użytkowej należy napełniać zimną wodą
przez zawór nadmiarowy ciśnieniowy (6) skalibrowany na
ok. 7 bar (w zależności od lokalnie obowiązujących przepisów).
Obsługa zaworu nadmiarowego ciśnieniowego powinna być
zgodna ze specykacją jego producenta. Należy wykluczyć
istnienie innych zaworów pomiędzy zaworem nadmiarowym
ciśnieniowy (6) a zbiornikiem. Wymagane jest zainstalowanie
zaworu nadmiarowego ciśnieniowego (6) możliwie jak najbliżej
wlotu CWU i podłączenie go do przewodu odpływowego (7)
odprowadzającego wodę do kanalizacji. Do zadań zaworu
nadmiarowego ciśnieniowego należy:
- ochrona nadciśnieniowa
- funkcję zaworu zwrotnego
- napełnienie instalacji
- opróżnienie instalacji
Wymagane jest sprawdzenie zaworu nadmiarowego ciśnieniowego
na wlocie zimnej wody.
Zawór nadmiarowy ciśnieniowy powinien być regularnie
uruchamiany w celu usuwania kamienia wodnego i wykluczenia
jego niedrożności.
OBIEGI INSTALACJI OGRZEWANIA/CHŁODZENIA I CWU
15
