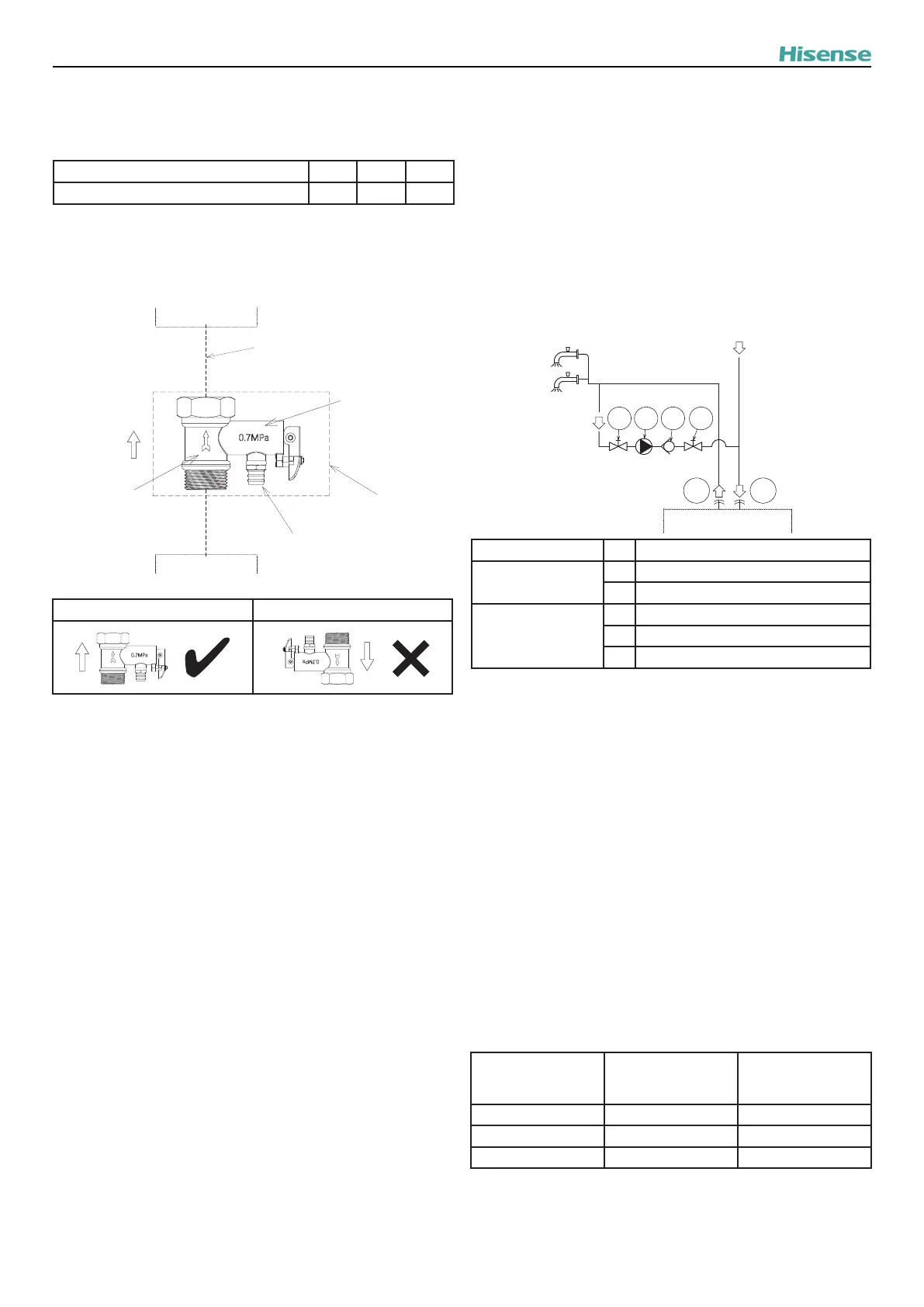

Dane techniczne zaworu nadmiarowego ciśnieniowego (6)
(dostarczanego z urządzeniem):
Ciśnienie upustowe: 0,7± 0,05 MPa
Natężenie przepływu powietrza:
Ciśnienie różnicowe (MPa) 0,05 0,10 0,30
Natężenie przepływu wody L/min. 7,2 10,0 19,8
Zalecenia dotyczące instalacji zaworu nadmiarowego
ciśnieniowego (6):
Należy upewnić się, że wylot spustowy zaworu nadmiarowego
ciśnieniowego skierowany jest w dół, co gwarantuje całkowite
opróżnienie.
Zbiornik CWU
Kierunek
przepływu
wody
Wodny zawór
zwrotny (6a)
System
wodociągowy
Wylot spustowy
(skierowany w dół)
Zawór nadmiarowy
ciśnieniowy (6)
Zawór nadmiarowy
ciśnieniowy (6b)
Należy wykluczyć istnienie
innych zaworów pomiędzy
zaworem nadmiarowym
ciśnieniowy (6) a zbiornikiem.
Wylot spustowy skierowany w dół
Wylot spustowy skierowany do góry
? UWAGA
Należy upewnić się, że rura spustowa posiada otwarty wylot, nie grozi jej
zamarznięcie i poprowadzona jest z odpowiednim spadkiem na wypadek
ewentualnego wycieku wody.
Należy regularnie uruchamiać zawór nadmiarowy ciśnieniowy w celu
usunięcia kamienia wodnego i wykluczenia jego niedrożności.
! OSTROŻNIE
• Zbiornik CWU dostarcza ciepłą wodę w kranie. Istnieje możliwość
korzystania z ciepłej wody użytkowej tylko przy podłączonej bieżącej
wodzie.
• Ze względów bezpieczeństwa, niedozwolone jest dodawanie do obiegu
wody glikolu etylowego. W przeciwnym razie, woda ulegnie zanieczysz-
czeniu, gdyby doszło do wycieku z wężownicy wymiennika ciepła.
• W przypadku twardości wody powyżej 250-300 ppm, zaleca się stoso-
wanie zmiękczonej wody w celu zmniejszenia osadów w zbiorniku CWU.
• Natychmiast po zakończeniu instalacji zbiornika CWU, należy go
przepłukać wodą. Powtarzamy tę czynność każdego dnia przez 5 ko-
lejnych dni.
• Niewskazane jest stosowanie zbyt długich odcinków wodnych prze-
wodów rurowych między zbiornikiem a instalacją CWU ze względu na
ryzyko wystąpienia strat temperaturowych.
Jeżeli ciśnienie na wlocie zimnej wody użytkowej jest wyższe od ciśnie-
nia obliczeniowego zbiornika CWU, niezbędne jest zastosowanie jego
reduktora.
• Po pewnym czasie użytkowania ze zbiornika CWU (w zależności od
jakości stosowanej wody i częstotliwości użytkowania) wyczyścić go i
usunąć ewentualne osady.
a Wyłączamy zasilanie i zamykamy zawór wlotowy wody.
b Otwieramy zawory wylotowy i spustowy w celu opróżnienia
zbiornika CWU.
! OSTROŻNIE
Należy pamiętać, że ze względu na wysoką temperaturę wewnątrz
zbiornika CWU istnieje ryzyko oparzenia i spowodowania uszkodzeń
podczas jego opróżniania i usuwania osadów.
c Zamykamy zawór spustowy po kilku minutach czyszczenia przy
otwartym zaworze wlotowym wody. Wymagane jest upewnienie
się, że odpływ wody pozostaje zamknięty przy pełnym zbiorniku
CWU. Włączamy zasilanie i uruchamiamy urządzenie.
• Należy zawsze wykluczyć istnienie nagromadzonej wody przy zbiorniku
i w jego sąsiedztwie. W przypadku stwierdzenia wycieku, niezbędne jest
skontaktowanie się z lokalnym sprzedawcą.
(2) Komponenty wymagane w przypadku obiegu zwrotnego CWU
1
2
3
4
5
5
Zbiornik CWU
Typ Lp. Nazwa elementu
Przyłącza przewodów
rurowych
1
Króciec wlotowy CWU (zimna woda)
2 Króciec wylotowy CWU (ciepła woda)
Do nabycia osobno
3 Wodny zawór zwrotny
4 Pompa CWU
5 Zawór odcinający
• Pompa CWU (do nabycia osobno):
zastosowanie tej pompy (4) ułatwia prawidłową recyrkulację
ciepłej wody i jej doprowadzenie do wlotu instalacji CWU.
Istnieje możliwość skongurowania opcjonalnej funkcji
sygnału wyjściowego pompy CWU (kod 13), służącej do
uruchamiania jej przekaźnika, o ile jest ona dostępna
(patrz: punkt 10.5).
• Wodny zawór zwrotny (do nabycia osobno):
ten stanowiący dodatkowe wyposażenie zawór (3), który
chroni obieg przed cofaniem się wody, powinien zostać
podłączony za pompą CWU (4).
• Dwa zawory odcinające (do nabycia osobno) (5):
jeden z nich podłączamy przed pompą CWU (4), a drugi za
wodnym zaworem zwrotnym (3).
! OSTROŻNIE
Zbiornik CWU wyposażony jest w termostat bezpieczeństwa, na którego
temperaturę pracy ma wpływ wysokość nad poziomem morza (ciśnienie
atmosferyczne). Należy upewnić się, że maks. temperatura CWU w
żadnym wypadku NIE przekracza wskazanych poniżej wartości.
Wysokość n.p.m. (m)
Ciśnienie
atmosferyczne
(mmHg)
Maks. temperatura
CWU (°C)
4000 424 75
5000 340 70
6000 256 63
OBIEGI INSTALACJI OGRZEWANIA/CHŁODZENIA I CWU
16
