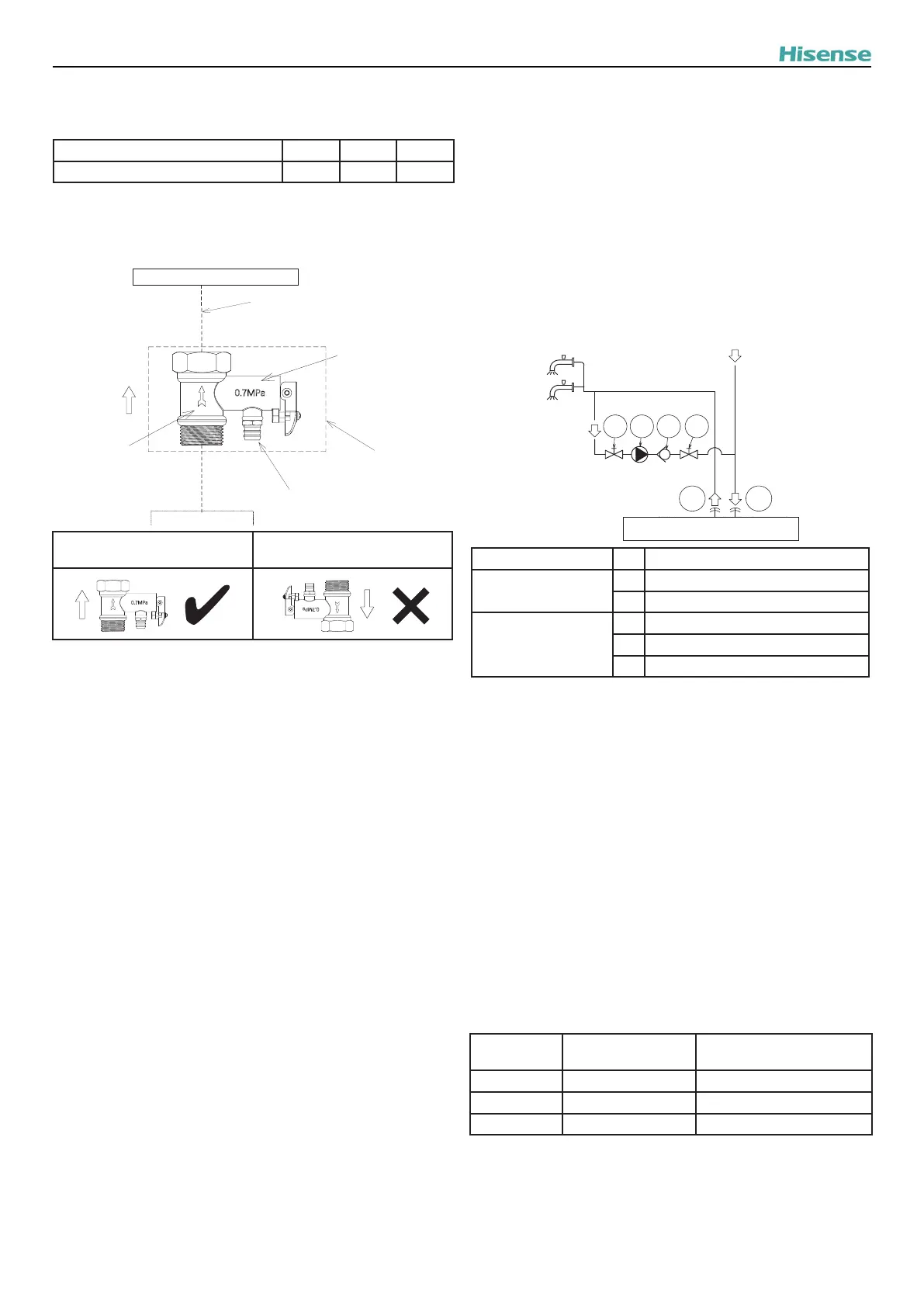

Spezikationen für das Überdruckventil (6)(werksseitig geliefert):
Druckentlastung: 0,7 ±0,05 MPa
Wasserdurchussmenge:
Druckunterschied MPa 0,05 0,10 0,30
Wasserdurchussmenge L/min. 7,2 10,0 19,8
Anweisungen für den Einbau des Überdruckventils (6):
Sicherstellen, dass der Abussauslauf des Überdruckventils
nach unten gerichtet ist, um eine vollständige Entleerung zu
gewährleisten.
WARMWASSERSPEICHER
Wasserus-
srichtung
Wasser-
Rückschlagventil (6a)
Trinkwassersystem
Abussauslass
Abwärtsrichtung beibehalten
Überdruckventil (6)
Überdruckventil (6b)
Zwischen dem Überdruckventil
(6) und dem Speicher dürfen sich
keine weiteren Ventile benden
Abussauslass nach unten
gerichtet
Abussauslass nach oben
gerichtet
? HINWEIS
Die Abussleitung sollte immer zur Atmosphäre hin geönet, frei von
Frost sein und muss für den Fall eines Wasserlecks kontinuierlich nach
unten geneigt sein.
Das Überdruckventil muss regelmäßig betätigt werden, um Kalkablage-
rungen zu entfernen und zu überprüfen, dass es nicht blockiert ist;
! VORSICHT
• Der Warmwasserspeicher liefert Warmwasser aus dem Leitungswasser.
Warmwasser wird nur verwendet, wenn Leitungswasser angeschlossen
ist.
• Aus Sicherheitsgründen darf dem Wasserkreislauf kein Ethylenglykol
zugesetzt werden. Wird es hinzugefügt, wird das Wasser verunreinigt,
wenn die Wärmetauscherspule undicht wird.
• Bei einer Wasserhärte von mehr als 250-300 ppm wird empfohlen, en-
thärtetes Wasser zu verwenden, um Ablagerungen im Warmwasserspei-
cher zu reduzieren.
• Spülen Sie den Warmwasserspeicher nach der Installation sofort mit
Frischwasser. In den ersten fünf Tagen nach der Installation einmal
täglich spülen.
• Vermeiden Sie lange Wasserleitungen zwischen dem Speicher und
der Warmwasserinstallation, um mögliche Temperaturverluste zu
reduzieren.
Wenn der Eingangsdruck des Kaltwassers höher ist, als der
Auslegungsdruck des Warmwasserspeichers, muss ein Druckminderer
eingebaut werden.
• Nach längerem Gebrauch (je nach örtlicher Wasserqualität und Nut-
zungshäugkeit) den Warmwasserspeicher reinigen und Kalkab-
lagerungen entfernen.
a Gerät ausschalten und das Wassereinlassventil schließen.
b Wasserauslassventil und Entleerungsventil önen, um den
Warmwasserspeicher zu entleeren.
! VORSICHT
Wenn die Kalkablagerungen entfernt wurden, kann die Temperatur
im Warmwasserspeicher etwas zu hoch sein, um Verbrennungen
oder Schäden an der Abussausrüstung zu vermeiden.
c Das Ablassventil nach einigen Minuten der Reinigung bei
geönetem Wassereinlassventil schließen. Vergewissern
Sie sich, dass das Abwasser geschlossen ist, nachdem der
Warmwasserspeicher mit Wasser gefüllt ist. Schalten Sie ihn
ein und gehen Sie wieder an die Arbeit.
• Prüfen Sie immer, ob sich im Warmwasserspeicher und in seiner
Umgebung Wasser angesammelt hat oder nicht. Wenn Wasser
austritt, den lokalen Händler kontaktieren.
(2) Erforderliche Elemente für den Warmwasser-Rückführungs-
kreislauf
1
2
3
4
5
5
WARMWASSERSPEICHER
Liefereigenschaft Nr. Teilebezeichnung
Rohrleitungsanschluss 1 Warmwassereinlass (Kaltwasser)
2 Warmwasserauslass (Warmwasser)
Nicht mitgeliefert 3 Wasser-Rückschlagventil
4 WW Pumpe
5 Absperrventil
• Eine Warmwasserpumpe (nicht mitgeliefert):
Diese Warmwasserpumpe (4) hilft bei der korrekten
Warmwasserrückführung zum Warmwassereinlass. Die
optionale Leistungsfunktion der Warmwasserpumpe
(Code 13) kann so eingestellt werden, dass sie das
Relais einer Warmwasserpumpe ansteuert, falls eine
Warmwasserpumpe vorhanden ist, siehe 10.5.
• Ein Wasser-Rückschlagventil (nicht mitgeliefert):
Dieses Zubehör (3) wird nach der Warmwasserpumpe (4)
angeschlossen, um den Rückuss des Wassers zu vermeiden.
• Zwei Absperrventile (nicht mitgeliefert) (5):
Ein Absperrventil vor der Warmwasserpumpe (4) und das
andere nach dem Wasserrückschlagventil-Zubehör (3).
! VORSICHT
Der Warmwasserspeicher ist mit einem Sicherheitsthermostat ausgestattet
und die Betriebstemperatur des Sicherheitsthermostats wird durch die
Höhe (atmosphärischer Druck) beeinusst. Sicherstellen, dass die max.
Warmwassertemperatur NICHT höher als der folgende Wert ist.
Höhe (m) Atmosphärischer
Druck (mmHg)
Max. Warmwassertemperatur
(°C)
4000 424 75
5000 340 70
6000 256 63
RAUMHEIZ/-KÜHLBETRIEB UND WARMWASSER
