(9) Wassermenge prüfen
Das Gerät verfügt über einen eingebauten 8-Liter-
Expansionsbehälter und der voreingestellte Anfangsdruck
beträgt 1 bar. Um einen normalen Betrieb der Anlage
zu gewährleisten, sollte der Anfangsdruck des
Expansionsbehälters entsprechend der umgewälzten
Wassermenge eingestellt werden.
• Verwenden Sie die nachstehende Checkliste für die
Wassermenge, um zu entscheiden, ob der Anfangsdruck
des Expansionsbehälters angepasst werden muss.
• Verwenden Sie die Checkliste für die Wassermenge,
um sicherzustellen, dass die Gesamtwassermenge im
Installationssystem unter der zulässigen maximalen
Wassermenge liegt.
• Installationshöhenunterschied: Höhenunterschied zwischen
dem höchsten Punkt des Wasserkreislaufs und dem Gerät.
Wenn das Gerät am höchsten Punkt über allen Wasserlei-
tungen montiert wird, gilt die Installationshöhe als 0 m.
• Berechnen Sie den Anfangsdruck des Expansionsbehälters.
Bestimmen Sie den Anfangsdruck (Pg) entsprechend der
maximalen Höhendierenz (H), siehe unten:
Pg=H/10+0,3
Maßeinheit: H (m), Pg (bar)
• Das Verfahren zur Berechnung der zulässigen maximalen
Wassermenge im gesamten Kreislauf ist:
- Berechnen Sie die maximale Wassermenge, die
dem Anfangsdruck Pg entspricht, anhand der unten
abgebildeten Kurve für die maximale Wassermenge.
- Vergewissern Sie sich, dass die maximale
Gesamtwassermenge im Wasserkreislauf kleiner ist als
der obige Wert. Andernfalls ist der Expansionsbehälter
im Gerät für das System kleiner.
? HINWEIS
• 0,3 bar ist der minimale Anfangsdruck und 1,5 bar ist der maximale
Anfangsdruck des Expansionsbehälters, der außerhalb des Werks
eingestellt wird.
• Wenn der Anfangsdruck im Expansionsbehälter auf mindestens 0,3 bar
eingestellt ist und die vom System benötigte Wassermenge über dem
Grenzwert liegt, kann der Austausch des Expansionsbehälters durch
ein größeres Volumen in Betracht gezogen werden.
Checkliste der Wassermenge
Überdruckventil
(3 bar)
Installationshöhen-
unterschied (a)
Wassermenge
≤220 L > 220 L
≤ 7 m
Der Anfangsdruck des Expansionsbehälters
muss nicht angepasst werden
Dinge, die zu tun sind:
Der Anfangsdruck muss reduziert werden.
Den Anfangsdruck anhand des Abschnitts
„Wassermenge prüfen“ berechnen. Vergewissern
Sie sich, dass die Wassermenge geringer ist als die
maximal zulässige Wassermenge (siehe unten).
>7 m
Dinge, die zu tun sind:
Der Anfangsdruck muss reduziert werden.
Den Anfangsdruck anhand des Abschnitts
„Wassermenge prüfen“ berechnen.
Vergewissern Sie sich, dass die
Wassermenge geringer ist als die maximal
zulässige Wassermenge (siehe unten).
Der Expansionsbehälter ist zu klein für den Einbau.
(Es wird ein geeigneter Expansionsbehälter benötigt
oder ein Überdruckventil mit hohem Aktivierungsdruck,
das nicht mitgeliefert wird.)

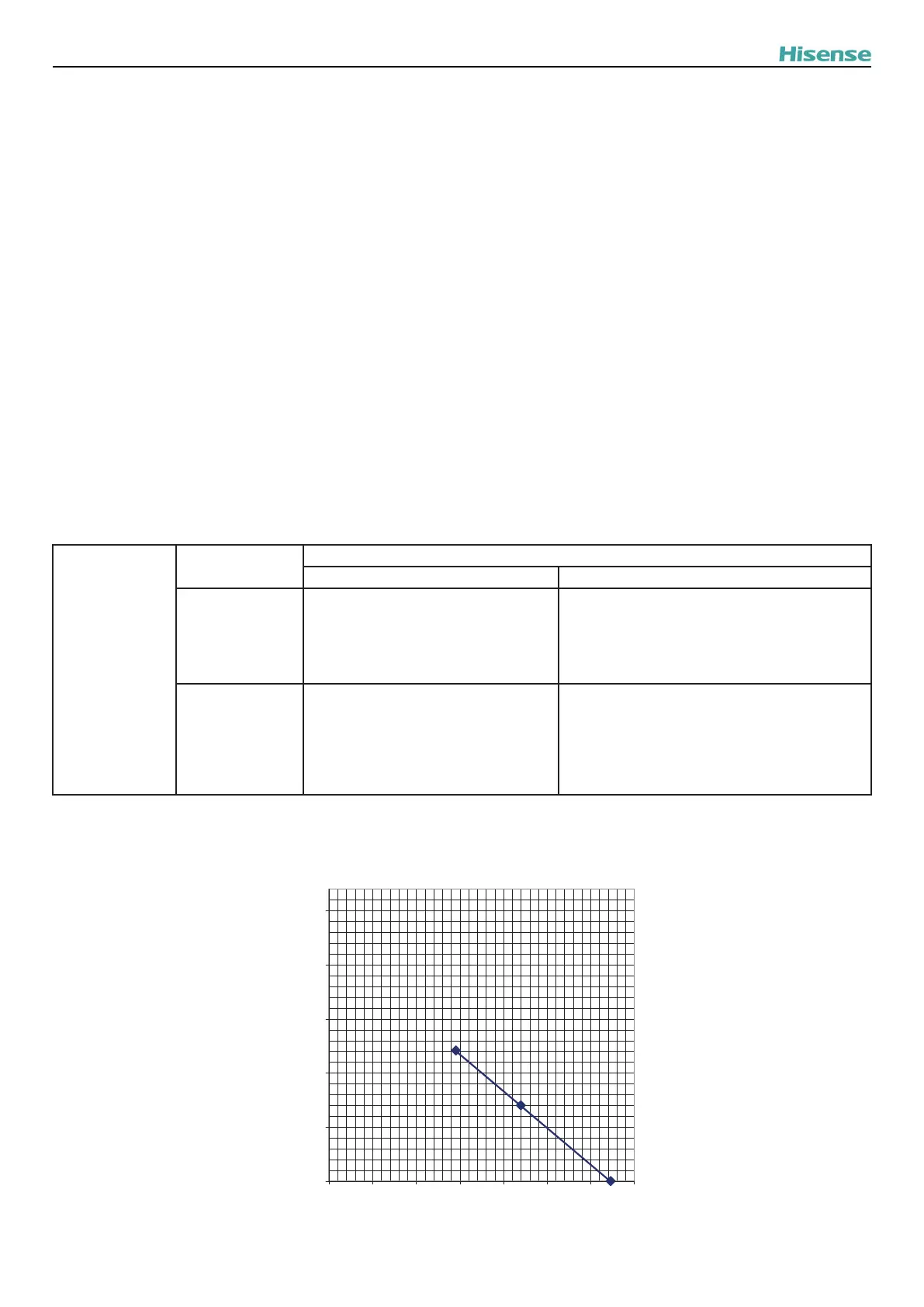

Kurvendarstellung der maximalen Wassermenge
0.3
0.8
1.3
1.8
2.3
2.8
050 100 150 200250 300350
Max. Wassermenge (L)
Anfangsdruck (bar)
RAUMHEIZ/-KÜHLBETRIEB UND WARMWASSER
20
