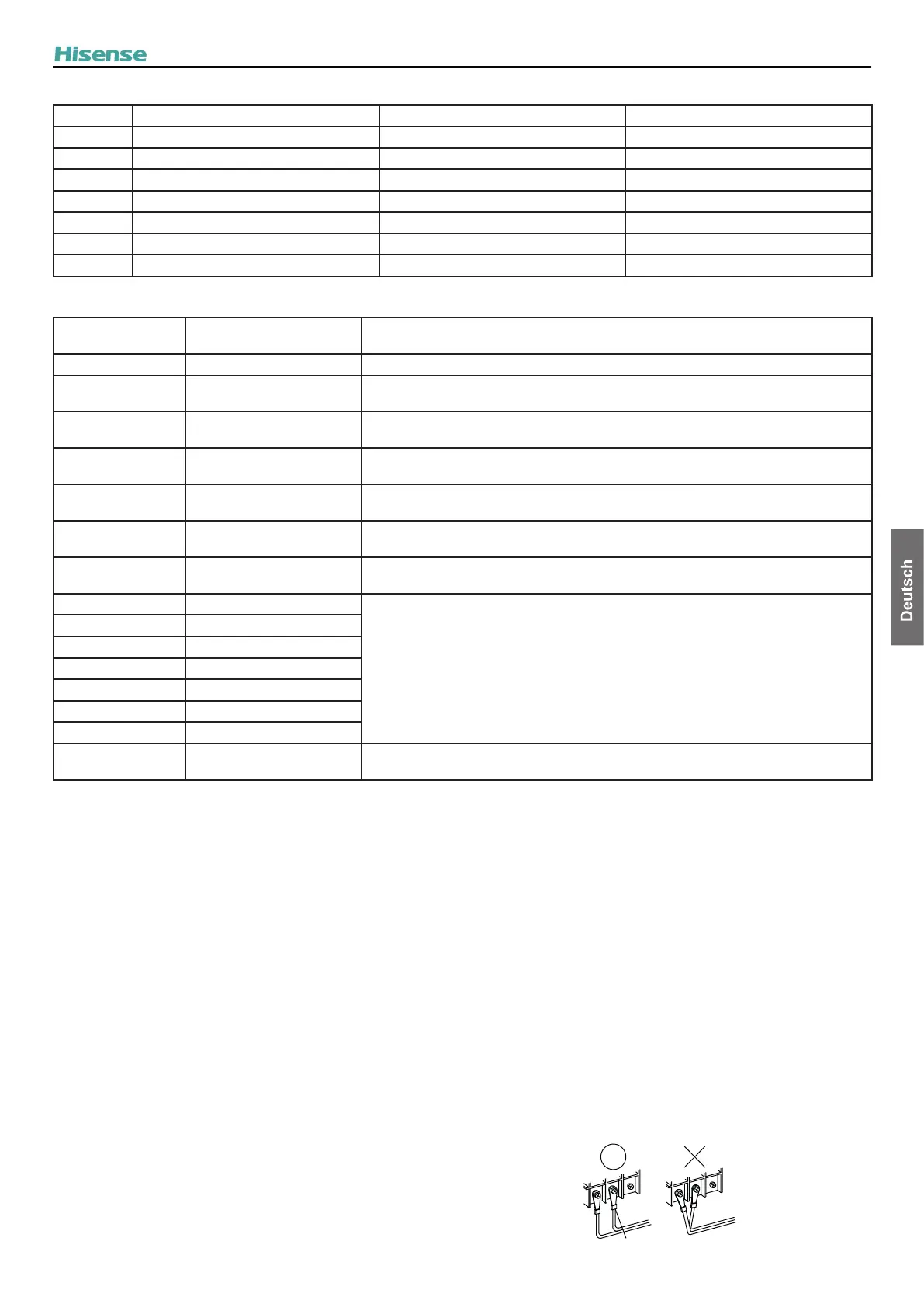

Hilfssensor - Werkseinstellung
Markierung Beschreibung Standardeinstellungen Verfügbare Hilfssensorcodes
A1 Hilfssensor 1 a - 01 (Tow3) a - 00 ~ 14
A2 Hilfssensor 2 a - 03 (Tsolar) a - 00 ~ 14
A3 Hilfssensor 3 a - 02 (Tswp) a - 00 ~ 14
A4 Hilfssensor 4 a - 05 (Tow2) a - 00 ~ 14
A5 Hilfssensor 5 a - 14 (TDHW1) a - 00 ~ 14
A6 Hilfssensor 6 a - 07 (Room_amb1) a - 00 ~ 14
A7 Hilfssensor 7 a - 08 (Room_amb2) a - 00 ~ 14
Hilfssensorcodes - Alle Beschreibungen der Hilfssensorcodes:
Verfügbare
Hilfssensorcodes
Markierung Beschreibung
a - 00 Keine Funktion -
a - 01 Tow3
Dieser Sensor wird verwendet, wenn das Gerät mit einer hydraulischen Weiche kombiniert
wird, um die Warmwassertemperatur der hydraulischen Weiche zu erfassen.
a - 02 Tswp
Bei der Kombination Gerät und Schwimmbad wird dieser Sensor zur Erfassung der
Wassertemperatur des Schwimmbads verwendet.
a - 03 Tsolar
Bei der Kombination Gerät mit Solarkollektoren wird dieser Sensor zur Erfassung der
Warmwassertemperatur der Sonnenkollektoren verwendet.
a - 04 Ta_ao
Der optionale zweite Außentemperatursensor kann an den Hilfssensor angeschlossen
werden, falls die Wärmepumpe an einer für diese Messung ungeeigneten Stelle steht.
a - 05 Tow2
Wenn Wasserkreislauf 2 vorhanden ist, muss der Hilfssensor als Funktion von „Tow2”
konguriert werden, um die Wasseraustrittstemperatur von Wasserkreislauf 2 zu erfassen.
a - 06 Betrieb
Wird zur Erkennung des Betriebssignals verwendet, wenn die Betriebssignalsteuerung
aktiviert ist. Der Betriebssignaltyp kann 0-10 V, 0-5 V oder 10-20 mA sein.
a - 07 Room_amb1
Die Raumfunktion auf der Hauptsteuerung ist als Raumthermostat ausgewählt, und in
diesem Szenario kann der Hilfssensor als Funktion von „Room_amb1-7“ konguriert und
als Raumtemperaturerfassung für einen bestimmten Raum ausgewählt werden..
a - 08 Room_amb2
a - 09 Room_amb3
a - 10 Room_amb4
a - 11 Room_amb5
a - 12 Room_amb6
a - 13 Room_amb7
a - 14 TDHW1
Der Sensor des TDHW1 ist ein Hilfssensor zur Erfassung der Wassertemperatur im
unteren Bereich des Speichers.
! GEFAHR
• Schalten Sie den Netzschalter aus, bevor Sie an Kabelanschlüssen
arbeiten.
• Wenn mehr als eine Energiequelle verwendet wird, vergewissern
Sie sich, dass alle abgeschaltet sind, bevor das Innengerät
betrieben wird.
• Verlegen Sie die Kabel nicht in Kontakt mit Kältemittelleitungen,
Wasserleitungen, Kanten von Platten und elektrischen
Komponenten im Gerät, um deren Beschädigung zu vermeiden,
was zu Stromschlägen oder Kurzschlüssen führen kann.
! VORSICHT
• Nach dem Ändern der Eingangs-, Ausgangs- und Hilfssensoreinstellungen
an der Hauptsteuerung muss diese aus- und wieder eingeschaltet
werden, um wirksam zu werden.
• Verwenden Sie einen fest zugeordneten Schaltkreis für das Innengerät.
Verwenden Sie keinen Schaltkreis, der mit dem Außengerät oder einer
anderen Anwendung geteilt wird.
• Stellen Sie sicher, dass alle Kabel und Schutzvorrichtungen ordnungs-
gemäß ausgewählt, angeschlossen, identiziert und an den entspre-
chenden Anschlussklemmen befestigt werden, insbesondere der Schutz
(Erdung) und die Stromkabel und berücksichtigen Sie dabei die gelten-
den nationalen und lokalen Regulierungen. Ordnungsgemäße Erdung
erstellen. Eine unvollständige Erdung kann Stromschläge verursachen.
• Schützen Sie das Innengerät gegen das Eindringen von kleinen
Tieren (wie Nagetiere), die die Abussleitung und jegliches interne
Kabel oder andere elektrische Teile beschädigen und Stromschläge
oder Kurzschlüsse verursachen könnten.
• Versehen Sie die Anschlusskontakte wie in der Abbildung gezeigt
mit Isolierband oder Isolierhülsen, und halten Sie einen bestimmten
Abstand ein.
Isolierband oder Isolierhülse
ELEKTRISCHE UND STEUERUNGS-EINSTELLUNGEN
33
