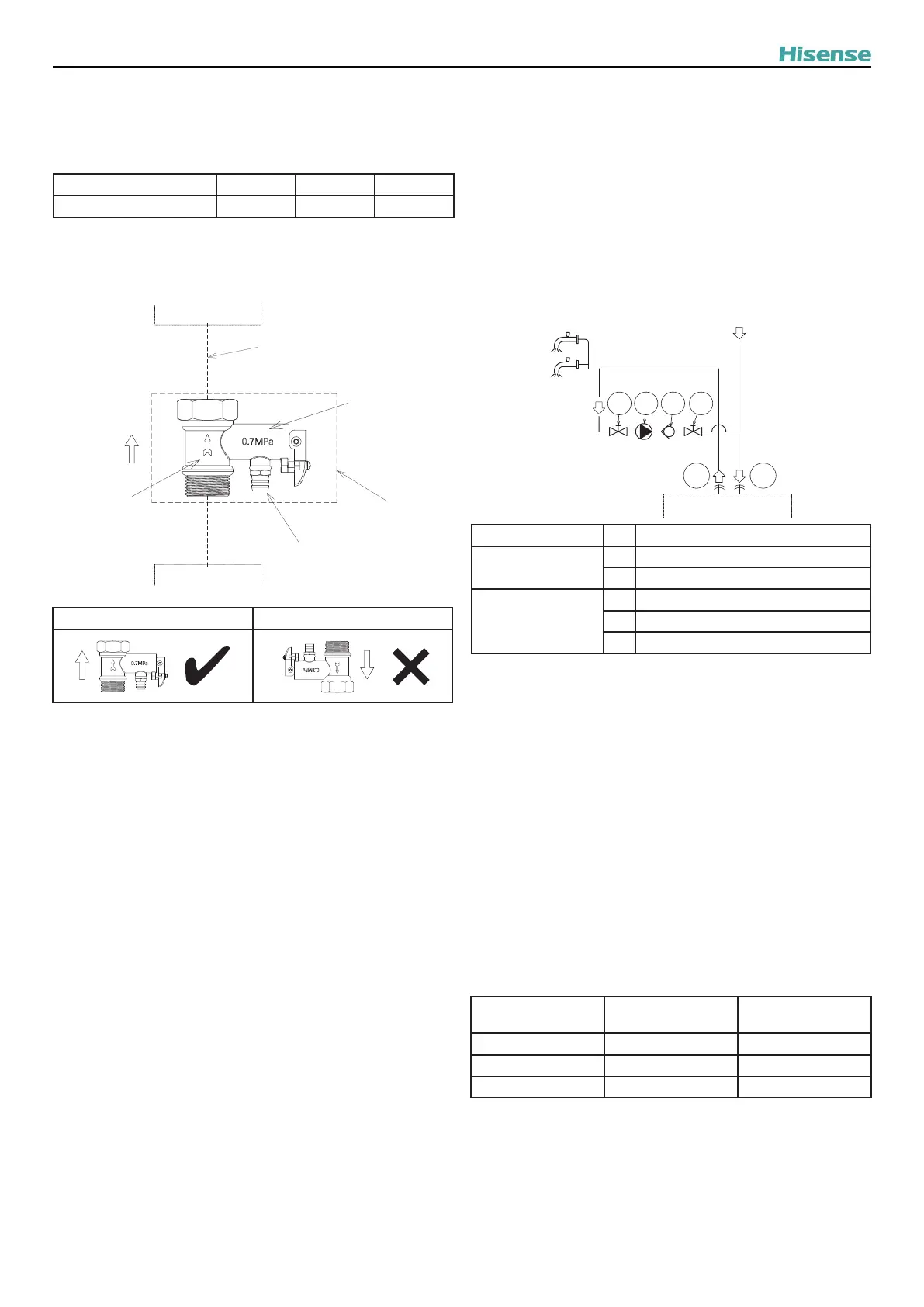

Especicações da válvula limitadora de pressão
(fornecida de fábrica):
Limitação da pressão: 0,7± 0,05 MPa
Caudal de água:
Diferença de pressão MPa 0,05 0,10 0,30
Caudal de água L/min. 7,2 10,0 19,8
Instruções para instalar a válvula limitadora de pressão (6):
Certique-se de que a saída da válvula limitadora de pressão
está orientada para baixo para uma descarga completa.
DEPÓSITO DE
AQS
Sentido do
caudal de
água
Válvula de
vericação da água (6a)
Sistema de água
da torneira
Saída de descarga. Manter
a direção descendente
Válvula limitadora
de pressão (6)
Válvula limitadora
de pressão (6b)
Não deve haver outras válvulas
entre a válvula limitadora de
pressão (6) e o depósito.
Saída de descarga para baixo Saída de descarga para cima
? NOTA
A tubagem de descarga deve estar sempre aberta para a atmosfera, sem
gelo e em inclinação contínua para o lado inferior em caso de fuga de água.
A válvula limitadora de pressão deve ser operada regularmente para remover
os depósitos de calcário e para comprovar que não está bloqueada.
! CUIDADO
• O depósito de AQS fornece água quente a partir da água da torneira.
A água quente sanitária apenas é utilizada quando a água da torneira
é conectada.
• Por questões de segurança, não adicione etilenoglicol à circulação de
água. Se for adicionado, a água cará contaminada se a serpentina
do permutador de calor tiver uma fuga.
• Se a dureza da água for superior a 250 ppm-300 ppm, recomenda-
se a utilização de água descalcicada para reduzir o calcário no
depósito de AQS.
• Enxague imediatamente o depósito de AQS com água fresca após a ins-
talação. Enxague uma vez por dia nos primeiros cinco dias da instalação.
• Tente evitar tubagens de água extensas entre o depósito e a
instalação de AQS para reduzir as eventuais perdas de temperatura.
Se a pressão de entrada da água fria sanitária for superior à pressão
nominal do depósito de AQS, deve instalar um redutor de pressão.
• Após a utilização durante algum tempo (dependendo da qualidade da
água local e da frequência de utilização), limpe o depósito de AQS e
remova o calcário.
a Abra e feche a válvula de entrada da água.
b Abra a válvula de saída da água e a válvula de descarga para
esvaziar o depósito de AQS.
! CUIDADO
Quando o calcário é removido, a temperatura no depósito de AQS
poderá ser ligeiramente mais alta, e deverá prevenir queimaduras
ou a drenagem do equipamento danicado.
c Feche a válvula de descarga após a limpeza durante alguns
minutos com a válvula de entrada de água aberta. Certique-se
de que a água residual é fechada após o depósito de AQS estar
cheio de água. Ligue e volte ao trabalho.
• Verique sempre se o depósito de AQS e o que o rodeia tem água
acumulada ou não. Em caso de fuga, contacte o distribuidor local.
(2) Elementos necessários para o circuito de recirculação de AQS
1
2
3
4
5
5
DEPÓSITO DE AQS
Tipo N.º Nome da peça
Ligações da tubagem
1 Entrada AQS (água fria)
2 Saída AQS (água quente)
Fornecido no local
3 Válvula de vericação da água
4 Bomba AQS
5 Válvula de corte
• Uma bomba de AQS (fornecida no local):
Esta bomba de AQS (4) vai ajudar a recircular corretamente
a água quente para a entrada de AQS. A função de saída
opcional da bomba de AQS (código 13) pode ser denida
para o relé de acionamento de uma bomba de AQS, caso
esta esteja disponível; consulte a secção 10.5.
• Uma válvula de retenção de água (fornecida no local):
Este acessório (3) é instalado após a bomba de AQS (4)
para garantir o não retorno da mesma.
• Duas válvulas de corte (fornecidas no local) (5):
Uma antes da bomba de AQS (4) e outra depois da válvula
de retenção da água (3).
! CUIDADO
O depósito de AQS está equipado com um termóstato de segurança e
a temperatura de funcionamento do termóstato de segurança é afetada
pela altitude (pressão atmosférica). Certique-se de que a temperatura
de AQS máxima NÃO supera o seguinte valor.
Altitude (m)
Pressão atmosférica
(mmHg)
Temperatura de AQS
máxima (°C)
4000 424 75
5000 340 70
6000 256 63
AQUECIMENTO/ARREFECIMENTO E AQS
