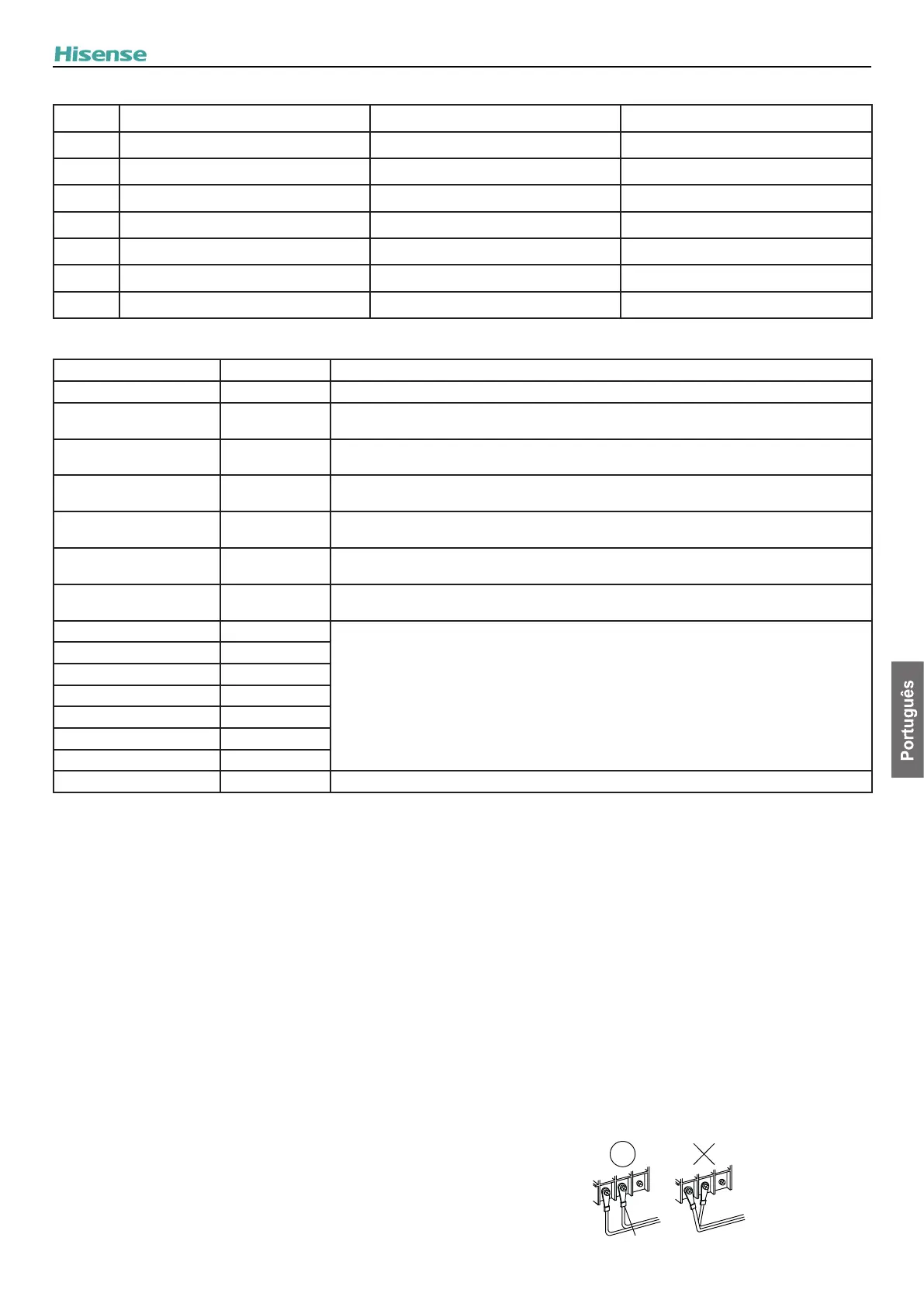

Sensor auxiliar - denição antes do envio
Marca Descrição Denições por defeito Códigos disponíveis do sensor auxiliar
A1 Auxsensor 1 a - 01 (Tow3) a - 00 ~ 14
A2 Auxsensor 2 a - 03 (Tsolar) a - 00 ~ 14
A3 Auxsensor 3 a - 02 (Tswp) a - 00 ~ 14
A4 Auxsensor 4 a - 05 (Tow2) a - 00 ~ 14
A5 Auxsensor 5 a - 14 (TDHW1) a - 00 ~ 14
A6 Auxsensor 6 a - 07 (Room_amb1) a - 00 ~ 14
A7 Auxsensor 7 a - 08 (Room_amb2) a - 00 ~ 14
Códigos do sensor auxiliar - Descrições de todos os códigos do sensor auxiliar:
Códigos do sensor auxiliar Marca Descrição
a - 00 Nenhuma função -
a - 01 Tow3
Este sensor permite combinar a unidade com o separador hidráulico para detetar a temperatura
da água quente no próprio separador hidráulico.
a - 02 Tswp
Em caso de combinação da unidade com a piscina, este sensor é utilizado para detetar a
temperatura da água da piscina.
a - 03 Tsolar
Em caso de combinação da unidade com painéis solares, este sensor permite detetar a
temperatura da água quente dos próprios painéis solares.
a - 04 Ta_ao
O segundo sensor acessório da temperatura ambiente pode ser ligado ao sensor auxiliar se a
bomba de calor estiver localizada numa posição não adequada para esta medição.
a - 05 Tow2
Quando o Ciclo de água 2 estiver disponível, o sensor auxiliar tem de ser congurado como
função de "Tow2" para detetar a temperatura de saída da água do Ciclo de água 2.
a - 06 funcionamento
Utilizado para detetar o sinal de funcionamento quando o controlo respetivo estiver ativado; o
tipo de sinal de funcionamento pode ser 0-10 V, 0-5 V ou 10-20 mA.
a - 07 Room_amb1
A função Divisões no controlador principal está selecionada como termóstato ambiente e, neste
cenário, o sensor auxiliar pode ser congurado como função de "Room_amb1-7" e selecionado
para detetar a temperatura ambiente de uma divisão especíca.
a - 08 Room_amb2
a - 09 Room_amb3
a - 10 Room_amb4
a - 11 Room_amb5
a - 12 Room_amb6
a - 13 Room_amb7
a - 14 TDHW1 O TDHW1 é um sensor auxiliar para detetar a temperatura da água do depósito do lado inferior.
! PERIGO
• Não efetue qualquer trabalho nas ligações elétricas sem desligar
o interruptor da alimentação principal.
• Se utilizar mais de uma fonte de alimentação, comprove e certique-
se de que todas estão desligadas antes de manusear a unidade
interior.
• Evite que a instalação elétrica que em contacto com os tubos
de refrigerante, tubos de água, arestas de placas e componentes
elétricos no interior da unidade para impedir danos causadores
de choque elétrico ou curto-circuito.
! CUIDADO
• Depois de alterar as denições de entrada, as denições de saída
e as denições do sensor auxiliar, deve desligar e voltar a ligar o
controlador para ativar as denições.
• Utilize um circuito de alimentação dedicado para a unidade interior. Não
utilize um circuito de alimentação partilhado com a unidade exterior,
nem com qualquer outro aparelho.
• Certique-se de que todos os dispositivos de ligação elétrica e
proteção são selecionados, ligados, identicados e xados de forma
apropriada aos terminais respetivos da unidade, em especial a ligação
de proteção (terra) e de alimentação, cumprindo os regulamentos
locais e nacionais aplicáveis. Realize uma ligação à terra adequada.
Um aterramento incompleto pode causar um choque elétrico.
• Proteja a unidade interior da entrada de pequenos animais (como
roedores) que podem danicar a tubagem de descarga e qualquer
cabo interno ou peças elétricas, causando um choque elétrico ou
curto-circuito.
• Assegure uma distância entre cada terminal de ligação e coloque ta
de isolamento ou uma manga como mostrado na gura.
Fita ou manga
DEFINIÇÕES DE CONTROLO E ELÉTRICOS
