(9) Controleer watervolume
De unit heeft een ingebouwde expansieklep van 8 liter en de
standaard aanvangsdruk is 1 bar. Om ervoor te zorgen dat de
unit normaal werkt, moet de aanvangsdruk van de expansieklep
worden aangepast aan het gecirculeerde watervolume.
• Gebruik de onderstaande checklist voor het watervolume om
te bepalen of de aanvangsdruk van de expansieklep moet
worden aangepast.
• Gebruik de checklist voor het watervolume om te controleren
of het totale watervolume in het installatiesysteem lager is
dan het toegestane maximum watervolume.
• Installatiehoogteverschil: hoogteverschil tussen het hoogste
punt van de watercirculatie en de unit. Als de unit op het
hoogste punt is geïnstalleerd, boven alle waterleidingen,
wordt de installatiehoogte geacht 0 m te zijn.
• Bereken de aanvangsdruk van de expansieklep. Bepaal
de aanvangsdruk (Pg) aan de hand van het maximum
installatiehoogteverschil (H), zie hieronder:
Pg=H/10+0,3
Unit: H (m), Pg (bar)
• Om de toegestane maximum watervolume in de gehele
circulatie te berekenen, moet u de volgende stappen volgen:
- Bereken het maximum watervolume dat overeenkomt
met de aanvangsdruk Pg met behulp van de maximale
watervolumekromme zoals hieronder weergegeven.
- Controleer of het totaal maximum watervolume in de
watercirculatie kleiner is dan bovenstaande waarde.
Anders is de expansieklep in de unit kleiner voor het
systeem.
? OPMERKING
• 0,3 bar is de minimale aanvangsdruk en 1,5 bar is de maximale
aanvangsdruk van de expansieklep, niet standaard ingesteld.
• Wanneer de aanvangsdruk van de expansieklep op minimaal 0,3 bar
is ingesteld en de door het systeem vereiste waterhoeveelheid
groter is dan de grenswaarde dan kunt u de expansieklep eventueel
vervangen door een grotere.

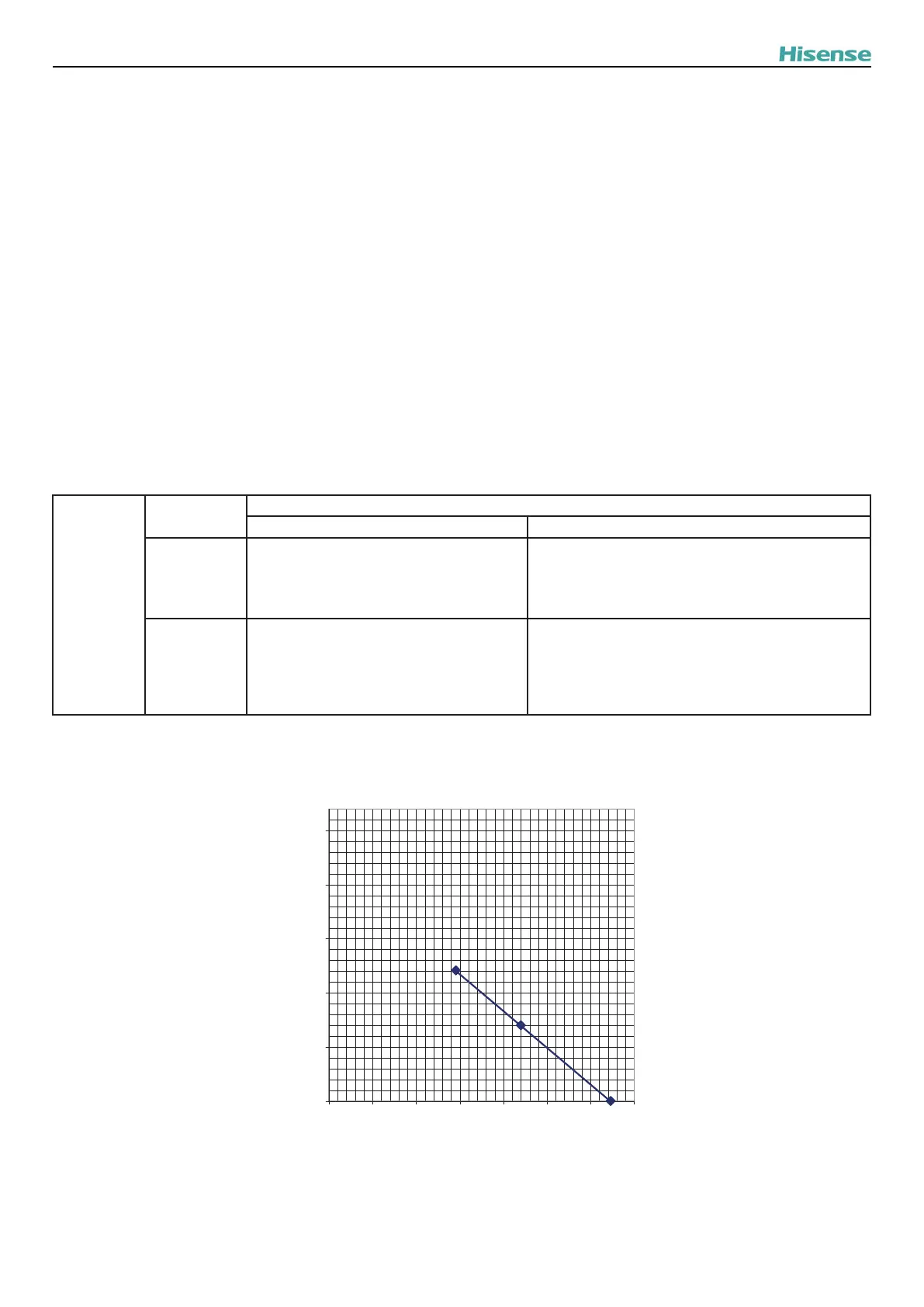

Watervolume checklist
Veiligheids-
klep
(3 bar)
Installatiehoog-
teverschil (a)
Watervolume
≤ 220 L > 220 L
≤ 7 m
Het is niet nodig om de aanvangsdruk van de
expansieklep toe te passen.
U moet het volgende doen:
Verminder de aanvangsdruk.
Bereken het volgens hoofdstuk “Controleer watervolume”.
Zorg dat het watervolume lager is dan het toegestane
maximum watervolume (volgens de cijfers hieronder).
> 7 m
U moet het volgende doen:
Verhoog de aanvangsdruk.
Bereken het volgens hoofdstuk “Controleer
watervolume”. Zorg dat het watervolume lager
is dan het toegestane maximum watervolume
(volgens de cijfers hieronder).
De expansieklep is te klein.
(De expansieklep moet van de juiste grootte zijn of gebruik
een veiligheidsklep met een geactiveerde hoge druk (niet
meegeleverd)).
Maximum watervolumegraek
0.3
0.8
1.3
1.8
2.3
2.8
050 100 150 200250 300350
Maximum watervolume (L)
Aanvangsdruk (bar)
