(9) Kontrola objętości wody
Jednostka wyposażona jest w zintegrowane naczynie
wyrównawcze o pojemności 8 l, którego ciśnienie wstępne
wynosi domyślnie 1 bar. Aby zapewnić prawidłowe działanie
klimatyzatora, niezbędne jest dostosowanie wstępnego ciśnienia
naczynia wyrównawczego do objętości cyrkulującej wody.
• Korzystając z poniższej listy kontrolnej objętości wody,
możemy sprawdzić, czy dostosowanie wstępnego ciśnienia
naczynia wyrównawczego jest konieczne.
• Upewniamy się, że całkowita objętość wody w instalacji
nie przekracza jej maksymalnej dopuszczalnej wartości
(używamy do tego celu również ukazanej poniżej listy
kontrolnej objętości wody).
• Różnica wysokości instalacji: określa różnicę między
najwyżej położonym punktem obiegu wody i jednostką.
Jeżeli usytuowana jest ona w najwyższym punkcie, powyżej
wszystkich wodnych przewodów rurowych, wysokość
instalacji wynosi 0 m.
• Obliczamy wstępne ciśnienie naczynia wyrównawczego. War-
tość wstępnego ciśnienia (Pg) uzależniona jest od maksymal-
nej wysokości instalacji (H) zgodnie z następującym wzorem:
Pg=H/10+0,3
Jednostka: H (m), Pg (bar)
• Obliczenia maksymalnej dopuszczalnej objętości wody w
całym obiegu instalacji dokonujemy w następujący sposób:
- Określamy maksymalna objętość wody, odpowiadającą
wstępnemu ciśnieniu Pg, na podstawie ukazanej poniżej
krzywej.
- Upewniamy się, że maksymalna objętość cyrkulującej
wody jest niższa od powyższej wartości. W przeciwnym
razie, naczynie wyrównawcze jednostki jest zbyt małe
dla danej instalacji.
? UWAGA
• Wartości minimalnego i maksymalnego wstępnego ciśnienia naczynia
wyrównawczego wynoszą odpowiednio 0,3 i 1,5 bar w przypadku
ustawienia niefabrycznego.
• W przypadku ustawienia wstępnego ciśnienia naczynia wyrównaw-
czego na minimalnym poziomie, wynoszącym 0,3 bar, i zapotrze-
bowania na wodę w instalacji powyżej wartości granicznej, należy
rozważyć konieczność zastąpienia istniejącego naczynia innym o
większej pojemności.

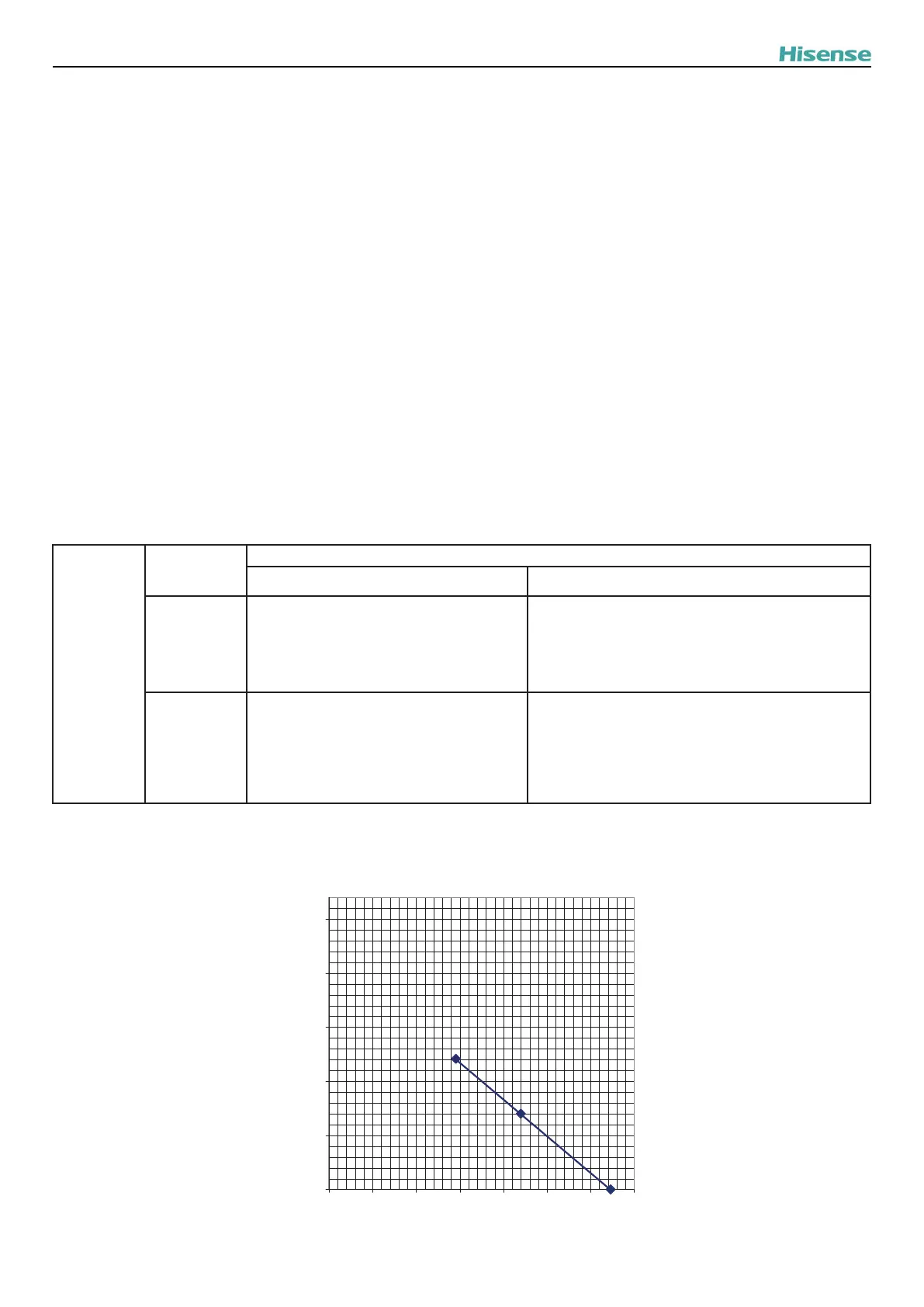

Lista kontrolna objętości wody
Zawór bezpie-
czeństwa
(3 bar)
Różnica
wysokości
instalacji (a)
Objętość wody
≤220 l >220 l
≤7 m
Niezbędne jest dostosowanie wstępnego
ciśnienia naczynia wyrównawczego
Wymagane czynności:
Należy obniżyć wstępne ciśnienie.
Obliczamy je w sposób wskazany w punkcie „Kontrola
objętości wody”. Upewniamy się, że objętość wody jest
mniejsza niż jej maksymalna dopuszczalna wartość
(zgodnie z ukazanym poniżej wykresem).
>7 m
Wymagane czynności:
Należy zwiększyć wstępne ciśnienie.
Obliczamy je w sposób wskazany w punkcie
„Kontrola objętości wody”. Upewniamy się, że
objętość wody jest mniejsza niż jej maksymalna
dopuszczalna wartość (zgodnie z ukazanym
poniżej wykresem).
Naczynie wyrównawcze jest zbyt małe, aby je zainstalować.
(Niezbędne jest zastosowanie odpowiedniego naczynia
wyrównawczego lub dostarczonego przez instalatora
zaworu bezpieczeństwa o wysokim ciśnieniu zadziałania)
Wykres krzywej maksymalnej objętości wody
0.3
0.8
1.3
1.8
2.3
2.8
050 100 150 200250 300350
Maksymalna objętość wody (l)
Ciśnienie wstępne (bar)
OBIEGI INSTALACJI OGRZEWANIA/CHŁODZENIA I CWU
20
