Spécications de la soupape de décharge (6) (fournie) :
Pression de décharge : 0,7± 0,05 MPa
Débit de l’eau :
Di󰀨érence de pression MPa 0,05 0,10 0,30
Débit de l’eau L/min. 7,2 10,0 19,8

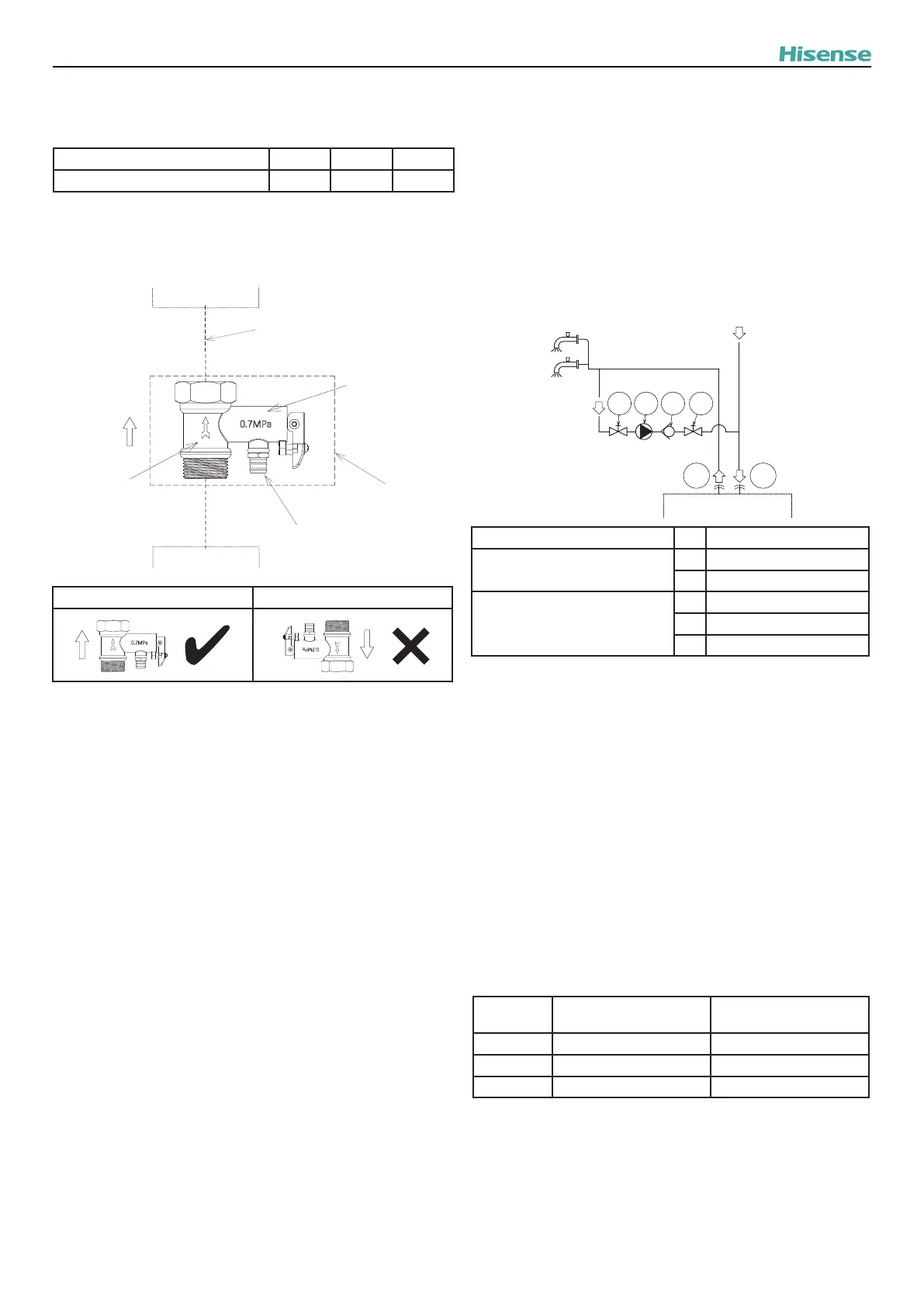

Instructions d’installation de la soupape de décharge de
pression (6) :
Pour assurer un drainage correct, assurez-vous que la sortie de
drainage de la soupape de décharge est dirigée vers le bas.
Ballon d'eau
chaude sanitaire
Direction du
débit d’eau
Clapet anti-retour
d’eau (6a)
Système d’eau
à robinet
Sortie d’évacuation
Installer vers le bas
Soupape de décharge
de pression (6)
Soupape de
décharge de
pression (6b)
Aucune autre soupape ne doit
être installée entre la soupape
de décharge de pression (6) et
le ballon
Sortie d’évacuation vers le bas Sortie d’évacuation vers le haut
? REMARQUE
Le tuyau d’évacuation doit toujours être ouvert à l’atmosphère, à l’abri
du froid ou du gel et en pente continue vers le bas en cas de fuite d’eau.
Veuillez actionner régulièrement la soupape de décharge de pression pour
éliminer les dépôts de tartre et vous assurez qu’elle n’est pas bloquée.
! ATTENTION
• Le ballon d’ECS fournit de l’eau chaude de canalisation. L’eau chaude
sanitaire ne doit être utilisée que lorsque l’eau de robinet est raccordée.
• Pour des raisons de sécurité, veuillez ne pas ajouter d’éthylène glycol
dans la circulation d'eau. Si vous ajouté de l’éthylène glycol, l’eau sera
contaminée en cas de fuite du serpentin de l’échangeur de chaleur.
• Si l’eau à une dureté de plus de 250-300 ppm, il est recommandé
d’utiliser un adoucisseur pour réduire la formation de tartre dans le
ballon d’ECS.
• Une fois l’installation terminée, rincez immédiatement le ballon d'ECS
avec de l’eau douce. Il convient de rincer le ballon d’ECS au moins
une fois par jour pendant les cinq premiers jours consécutifs après
l’installation.
• Évitez les grandes longueurs de tuyauteries d’eau entre le ballon et
l’installation d’ECS an de réduire les pertes de chaleur.
Si la pression d’arrivée de l’eau froide sanitaire est supérieure à la
pression du ballon d’ECS, un réducteur de pression doit être installé.
• Après un certain temps de fonctionnement (selon la qualité de l'eau
locale et la fréquence d’utilisation), veuillez nettoyer le ballon d’ECS
et éliminer le tartre.
a Coupez l’alimentation et fermez la soupape d’arrivée de l’eau.
b Ouvrez la soupape de sortie de l’eau et la soupape d’évacuation
pour vider la ballon d’ECS.
! ATTENTION
Après avoir éliminé le tartre, la température du ballon d’ECS
peut augmenter légèrement, par conséquent, faites attention
aux risques de brûlures et prenez les mesures nécessaires pour
éviter d’endommager les composants d’évacuation.
c Après avoir nettoyé pendant quelques minutes en ouvrant la
soupape d’arrivée de l'eau, fermez la soupape d’évacuation.
Une fois le ballon d’ECS rempli d’eau, assurez-vous de fermer
l’eau entrante. Rétablissez l’alimentation et poursuivez.
• Vériez toujours que le ballon d'ECS et ses composants associés ont
accumulé de l’eau. En cas de fuite, contactez votre revendeur local.
(2) Composants nécessaires pour le circuit de recirculation d’ECS
1
2
3
4
5
5
Ballon d'eau chaude
sanitaire
Nature N
o
Nom de la pièce
Connexion des tuyauteries
1
Arrivé d’ECS (eau froide)
2 Sortie d’ECS (eau chaude)
Fournie sur site
3 Clapet anti-retour d’eau
4 Pompe ECS
5 Soupape d’arrêt
• Une pompe d'ECS (fournie sur site) :
Cette pompe d'ECS (4) servira redistribuer correctement
l’eau chaude à l’arrivée d’ECS. Si une pompe d’ECS est
installée, vous pouvez régler la fonction de sortie optionnelle
(code 13) pour commander le relais de la pompe d’ECS.
Pour ce faire, reportez-vous à la section 10.5.
• Un clapet anti-retour d’eau (fourni sur site) :
Cet accessoire (3) doit se raccorder après la pompe d’ECS
(4) an d’empêcher le retour d’eau.
• Deux soupapes d'arrêt (fournies sur site) (5) :
Une avant la pompe d’ECS (4) et une autre après le clapet
anti-retour d’eau (3).
! ATTENTION
Le ballon d’ECS est équipé d’un thermostat et, par conséquent, l’altitude
d’installation (pression atmosphérique) peut aecter la température de
fonctionnement du thermostat de sûreté. Assurez-vous que la température
d’ECS maximale NE DÉPASSE PAS les valeurs suivantes.
Altitude (m)
Pression atmosphérique
(mm/Hg)
Température d’ECS maxi
(°C)
4000 424 75
5000 340 70
6000 256 63
CHAUFFAGE/REFROIDISSEMENT ET ECS
