(9) Vériez le volume d'eau
L’unité est dotée d’un réservoir d'expansion intégré de 8 L,
réglé à une pression de départ de 1 bar. Pour s’assurer que
l’unité fonctionne normalement, il est nécessaire de régler la
pression de départ du réservoir d'expansion en fonction du
volume d’eau en circulation.
• Utilisez la liste de contrôle du volume d'eau ci-dessous pour
déterminer si la pression de départ du réservoir d'expansion
doit être réglée.
• Utilisez la liste de contrôle du volume d'eau pour conrmer
que le volume total d'eau du système est inférieur au volume
d'eau maximal admissible.
• Di󰀨érence de hauteur d’installation : la di󰀨érence de hauteur
entre le point le plus élevé de circulation de l'eau et l’unité.
Si l’unité est installée sur le point le plus haut, au-dessus
des tuyaux d’eau, la hauteur d’installation est considérée
comme étant de 0 m.
• Calculer la pression de départ du réservoir d'expansion.
Déterminez la pression de départ (Pg) en fonction de la
di󰀨érence de hauteur d’installation maximale (H), comme suit :
Pg=H/10+0,3
Unité : H (m), Pg (bar)
• Le processus de calcul du volume d’eau maximal admissible
dans toute la circulation est :
- Calculez le volume d’eau maximal en fonction de la
pression de départ Pg en utilisant la courbe de volume
d’eau maximal ci-dessous :
- Conrmez que le volume d’eau maximal de la circulation
d'eau est inférieur à la valeur ci-dessus. Si ce n’est pas
le cas, le réservoir d'expansion de l’unité est trop petit
pour le système.
? REMARQUE
• Les réglages hors d’usine de la pression de départ minimale et de
la pression de départ maximale du réservoir d'expansion sont de
0,3 bar et de 1,5 bar respectivement.
• Lorsque la pression de départ minimale du réservoir d'expansion est
de 0,3 bar, la quantité d’eau requise par le système est supérieure
à la valeur limite, dans ce cas, la mise en place d’un réservoir
d'expansion d’un plus grand volume peut être envisagée.

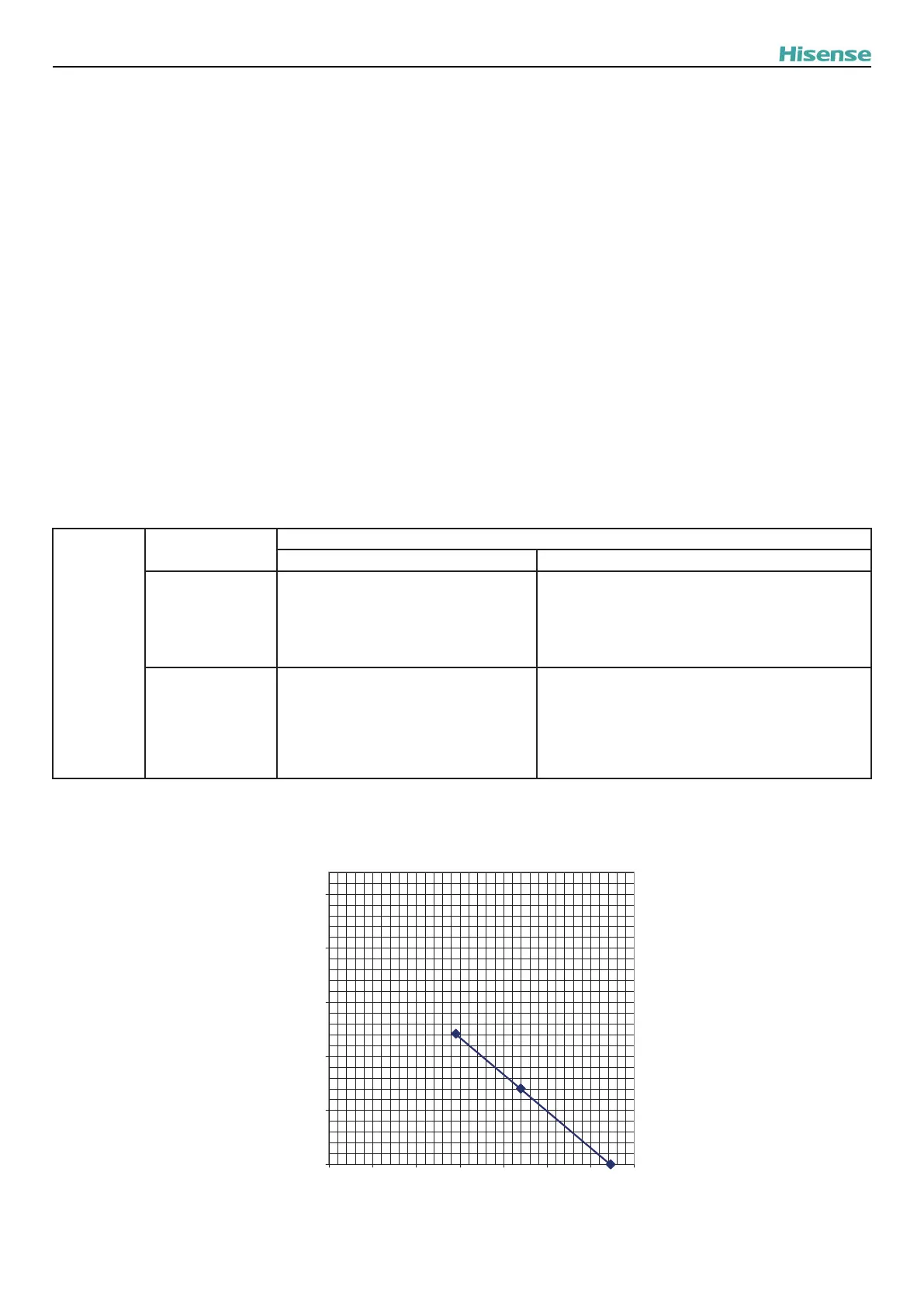

Liste de contrôle du volume d’eau
Serrure de
sûreté
(3 bars)
Di󰀨érence de hauteur
d’installation (a)
Volume d’eau
≤ 220 L > 220 L
≤ 7 m
Il n’est pas nécessaire de régler la pression
de départ du réservoir d'expansion
Il est nécessaire de :
Diminuer la pression de départ.
Pour la calculer, reportez-vous à la section « Vérier
le volume d’eau ». S’assurer que le volume d’eau est
inférieur au volume d’eau maximal admissible (pour ce
faire, voir les gures ci-dessous)
> 7 m
Il est nécessaire de :
Augmenter la pression de départ.
Pour la calculer, reportez-vous à la section
« Vérier le volume d’eau ». S’assurer que le
volume d’eau est inférieur au volume d’eau
maximal admissible (pour ce faire, voir les
gures ci-dessous)
Le réservoir d'expansion est trop petit pour l’installation.
(Installer un réservoir d'expansion approprié ou une
soupape de sûreté haute pression [acquise localement])
Graphique de courbe de volume d’eau maximal
0.3
0.8
1.3
1.8
2.3
2.8
050 100 150 200250 300350
Volume d’eau maximal (l)
Pression de départ (bar)
CHAUFFAGE/REFROIDISSEMENT ET ECS
