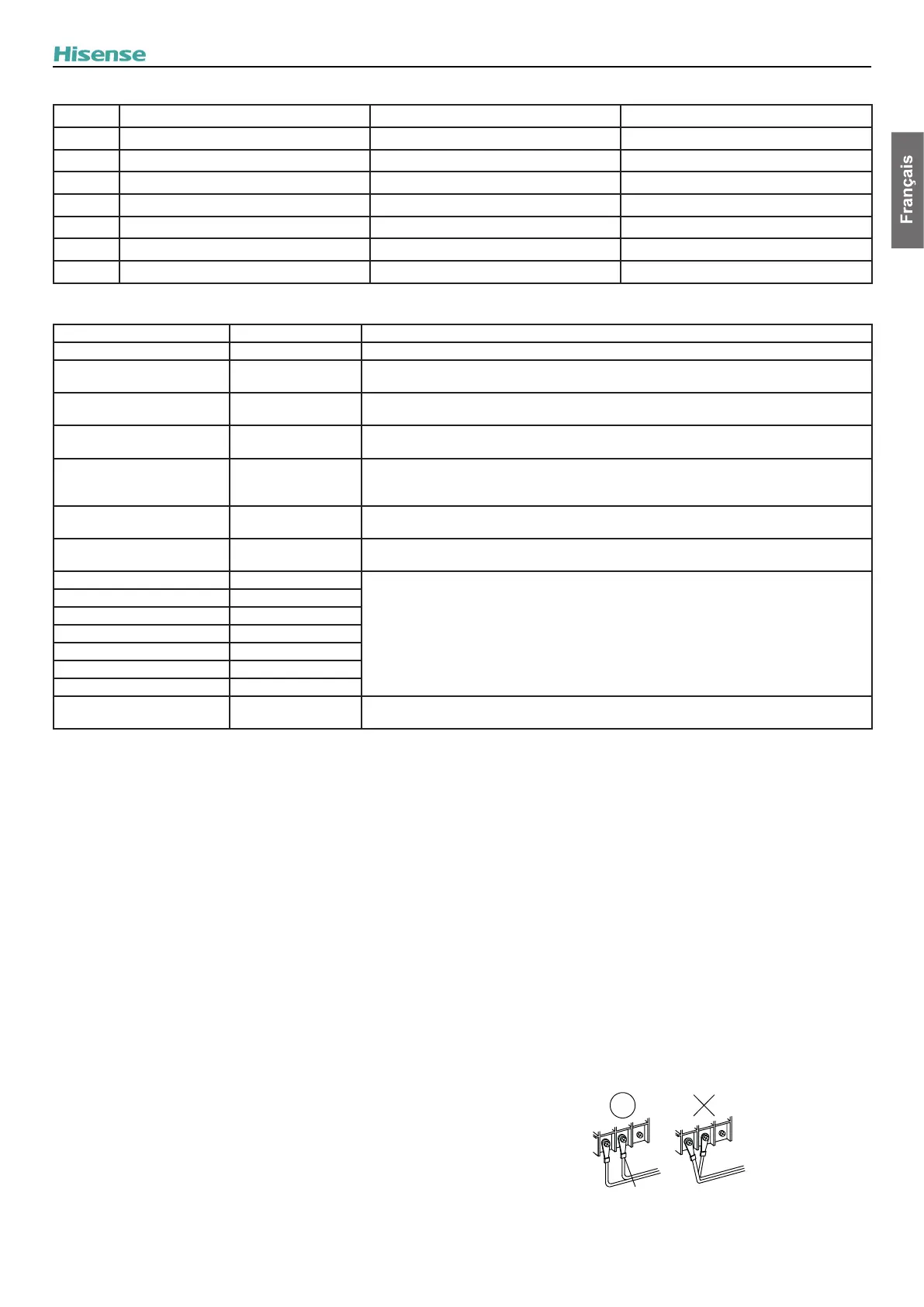

Sondes auxiliaires – réglages en usine
Symbole Description Réglages par défaut Codes des sondes auxiliaires disponibles
A1 Sonde aux. 1 a - 01 (Tow3) a - 00 ~ 14
A2 Sonde aux. 2 a - 03 (Tsolar) a - 00 ~ 14
A3 Sonde aux. 3 a - 02 (Tswp) a - 00 ~ 14
A4 Sonde aux. 4 a - 05 (Tow2) a - 00 ~ 14
A5 Sonde aux. 5 a - 14 (TDHW1) a - 00 ~ 14
A6 Sonde aux. 6 a - 07 (Room_amb1) a - 00 ~ 14
A7 Sonde aux. 7 a - 08 (Room_amb2) a - 00 ~ 14
Codes des sondes auxiliaires – descriptions de tous les codes de sondes auxiliaires :
Codes des sondes auxiliaires Symbole Description
a - 00
Ne fonctionne pas -
a - 01 Tow3
Lorsqu’une unité est combinée avec un séparateur hydraulique, cette sonde est utilisée
pour détecter la température de l’eau chaude du séparateur hydraulique.
a - 02 Tswp
Lorsqu’une unité est combinée avec une piscine, cette sonde est utilisée pour détecter la
température de l’eau de la piscine.
a - 03 Tsolar
Lorsqu’une unité est combinée avec des panneaux solaires, cette sonde est utilisée pour
détecter la température de l’eau chaude des panneaux solaires.
a - 04 Ta_ao
Une deuxième sonde de température ambiante extérieure optionnel peut être connectée à
la sonde auxiliaire si la pompe à chaleur est installée dans une position qui ne convient pas
pour cette mesure.
a - 05 Tow2
Lorsque le cycle d’eau 2 est disponible, la sonde auxiliaire doit être congurée comme
fonction « Tow2 » pour détecter la température de l'eau à la sortie du cycle d’eau 2.
a - 06 Service
S’utilise pour détecter le signal de service lorsque la fonction « Contrôle par signal de service »
est activée ; le type de signal de service peut être de 0-10 V, 0-5 V ou de 10-20 mA.
a - 07 Room_amb1
La fonction « Pièces » du contrôleur principal est sélectionnée comme thermostat
d’ambiance, et dans ce cas, la sonde auxiliaire peut être congurée comme fonction
« Room_amb 1-7 » et peut être sélectionnée pour détecter la température ambiante d’une
pièce donnée.
a - 08 Room_amb2
a - 09 Room_amb3
a - 10 Room_amb4
a - 11 Room_amb5
a - 12 Room_amb6
a - 13 Room_amb7
a - 14 TDHW1
Le capteur de TDHW1 est un capteur auxiliaire chargé de détecter la température de l’eau
au fond du ballon.
! DANGER
• Ne faites aucun réglage ni connexion si l'appareil n'est pas hors
tension (interrupteur principal sur OFF).
• Quand vous utilisez plus d'une source d'alimentation, assurez-
vous qu'elles sont toutes éteintes avant de travailler sur l'unité
intérieure.
• Évitez tout contact entre le câblage et les tuyauteries frigoriques,
les tuyaux d'eau, les bords de plaques et les composants
électriques à l'intérieur de l'unité an d'éviter tout dégât, pouvant
provoquer une décharge électrique ou un court-circuit.
! ATTENTION
• Après avoir modié les réglages d’entrée, de sortie et des sondes
auxiliaires sur le contrôleur principale, celui-ci doit veuillez éteindre
et rallumer l’unité pour que les modications soient prises en compte.
• Utilisez un circuit d'alimentation dédié à l'unité intérieure. N'utilisez
pas de circuit d'alimentation partagé avec le groupe extérieur ou tout
autre équipement.
• Assurez-vous que tous les organes de protection et câblages sont
correctement choisis, connectés, identiés et xés aux bornes
correspondantes de l'unité, tout particulièrement le câblage de
protection (terre) et d'alimentation, en tenant compte des normes et
réglementations locales et nationales. Assurez-vous que la mise à la
terre est correctement réalisée. Une mauvaise connexion à la terre
peut entraîner un risque de décharge électrique.
• Protégez l'unité intérieure contre les petits animaux (comme les
rongeurs) qui pourraient endommager le tuyau d'évacuation, les
câbles internes ou tout autre composant électrique, ce qui peut
provoquer une décharge électrique ou un court-circuit.
• Maintenez un espace entre chaque borne de câblage et xez une
douille d’étanchéité ou du ruban isolant comme illustré ci-dessous.
Ruban ou douille
RÉGLAGES DE COMMANDE ET RÉGLAGES ÉLECTRIQUES
33
