Honeywell 301C User Manual

510324 Manuel de l’utilisateur 301C 13
4/07 Honeywell
Introduction
Instructions d’installation

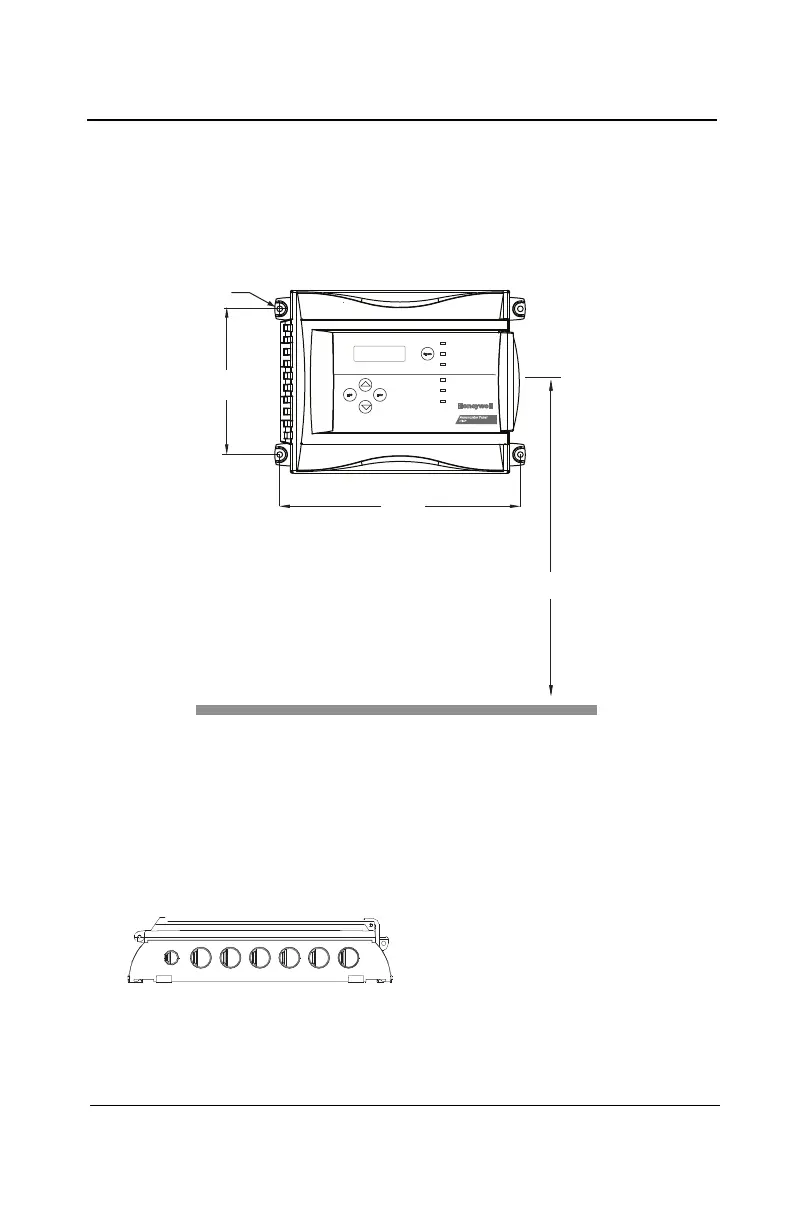

Installation murale
Nous recommandons d’installer les centrales à 1.5m (5 pi.) du sol.
Mesurer les distances tel qu’indiqué :
• Distance en hauteur 6 13/32” entre les trous
• Distance en largeur entre les trous 10 9/16”
• Perçer les trous 1/4 po
• Fixer la centrale avec les vis appropriées
Le câblage de l’unité doit être enfiler dans les trous des pastilles
poinçonnées (knock-out) situées en dessous de l’unité.
17.4 cm
6
13/32”
26.8 cm
10
9/16”
1.5m
5’
Ø .5cm
¼”

Honeywell 301C Specifications

General

Controller Type	Temperature Controller
Control Mode	ON/OFF, PID
Input Voltage	100-240 VAC
Input	Thermocouple, RTD
Output	Relay, SSR
Operating Temperature	0 to 50°C
Contact Rating	5A @ 250 VAC (Relay)
