Honeywell 301C User Manual

510324 Manuel de l’utilisateur 301C 17
4/07 Honeywell
Détails de connexion
Sortie relais
Sortie relais
La sortie relais supporte jusqu’à 5A à 30 Vcc ou 250 Vca (charge
résistive seulement). Les relais peuvent activer les alarmes sonores et
les lampes stroboscopiques. Consulter le dessin pour instructions de
connexion. Chaque relais est configuré avec des valeurs par défaut,
cependant, la configuration des relais peut être modifiée depuis le
menu de programmation de la centrale.
Si le relais est réglé à Normalement fermé, le relais est mis sous
tension en même temps que la centrale et le dispositif connecté au
relais est en fonction. Le relais se fermera lorsque la condition d’alarme
précisée est atteinte.
Si le relais est réglé à Normalement ouvert, le relais demeure fermé
lors de la mise sous tension de la centrale. Le dispositif connecté au
relais fonctionnera seulement lorsque la condition d’alarme précisée est
atteinte.
Note: Ces fonctions sont inversées lorsque le mode de sécurité
intégrée (Failsafe) est activé sur la centrale.

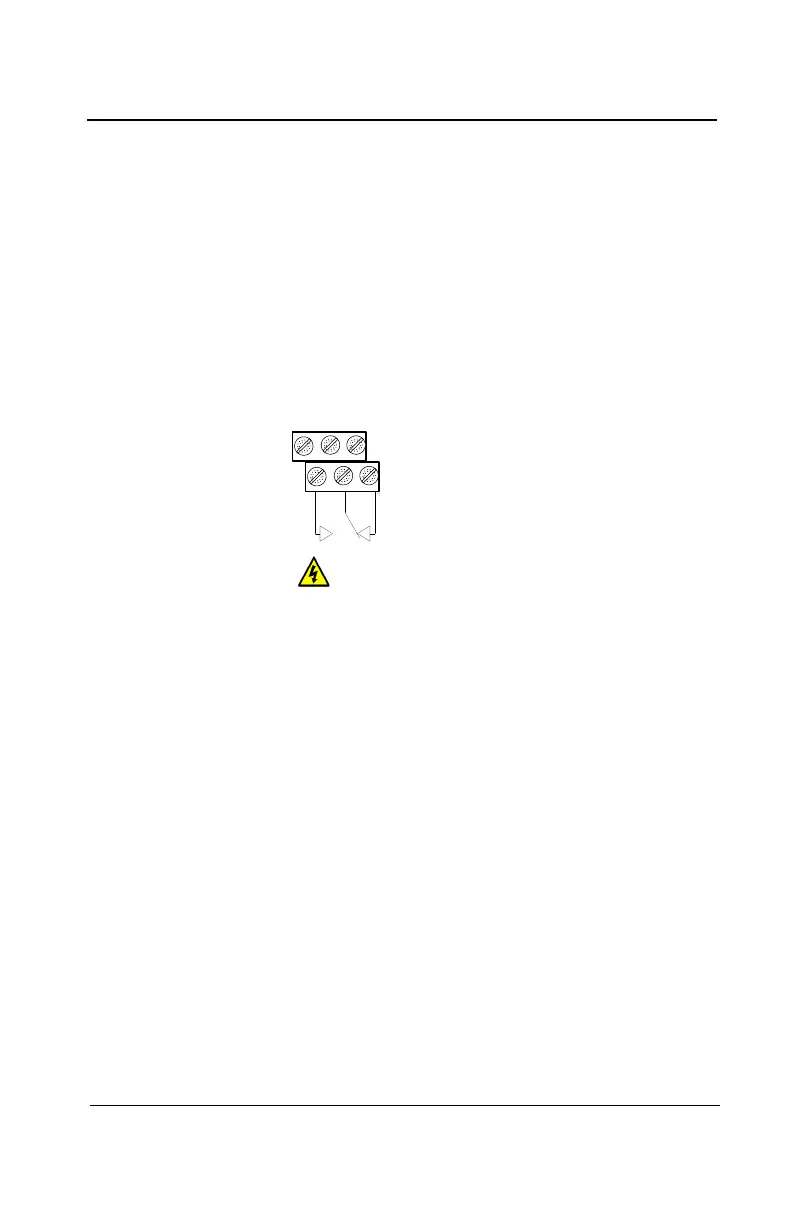

SORTIES RELAIS
3+5
4+6
1+3
2+4
Normalement
ouvert
Normalement
fermé
531
642
RISQUE DE CHOC ÉLECTRIQUE

Honeywell 301C Specifications

General

Controller Type	Temperature Controller
Control Mode	ON/OFF, PID
Input Voltage	100-240 VAC
Input	Thermocouple, RTD
Output	Relay, SSR
Operating Temperature	0 to 50°C
Contact Rating	5A @ 250 VAC (Relay)
