EasyConnect+
1 Netzanschluss 230 V AC (L, N, PE), maximaler Kabelquerschnitt 2,5 mm² (massiv 4 mm²).
2 Antriebslinie 1 (Kanal 1): Anschluss Antriebe 24 V DC mit Polwendung, Last- oder Endabschaltung. Maximale
Stromabgabe 16 A oder 20 A mit Antriebslinien 1+2 zusammen (ED 30). Maximaler Kabelquerschnitt 6 mm².
3 Antriebslinie 2 (Kanal 2): Anschluss Antriebe 24 V DC mit Polwendung, Last- oder Endabschaltung. Maximale
Stromabgabe 16 A oder 20 A mit Antriebslinien 1+2 zusammen (ED 30). Maximaler Kabelquerschnitt 6 mm².
4 Separater Spannungsausgang 27 V DC / 4 A (für 10 s nutzbar), maximaler Kabelquerschnitt 2,5 mm².
5 Eingang analoge Schnittstelle 27 V DC / 4 - 20 mA (in Vorbereitung)
6 3 x Eingang digitale High- / Low-Signale (in Vorbereitung)
7 3 x potentialfreie Relaisausgänge. Default-Funktionen: Störung (1), Auslösung (2), Wind- /Regenmeldung (3)
8 2 x Eingang Brandmeldeanlage BMA (Kanal 1 und 2)
9 2 x Eingang automatische Melder (Kanal 1 und 2), maximal 20 Stück pro Kanal
10 2 x Eingang RWA-Bedienstellen (Kanal 1 und 2), maximal 10 Stück pro Kanal
11 2 x Eingang Lüftungstaster 24 V (Kanal 1 und 2)
12 Eingang externer Reset-Taster (Reset RWA-Auslösung und Reset automatische Melder)
13 Eingang zum Anschluss für Wind-Regenmelder Typ WRM/2 24 V oder Regenmelder Typ RM/2 24V
14 2 x 7-Segment Anzeige zur Zustands- und Fehlercodeanzeige
15 Interner Reset-Taster auf der Platine (Reset RWA- und BMA Auslösung); Bei Dauerdruck wird die
Softwareversion auf der 2 x 7-Segment Anzeige angezeigt.
16 Funktions-DIP-Schalterleistemit10Kongurationsmöglichkeiten(giltfürKanal1+2)
17 Service Port Schnittstelle (RJ 12 Buchse)
18 Netz-Sicherung F1, 10 A, Schmelzsicherung
19 Netzteil-Sicherung F2, 20 A, FKS (gelb)
20 Antriebssicherung (Kanal 1) F4, 15 A, FKS (blau)

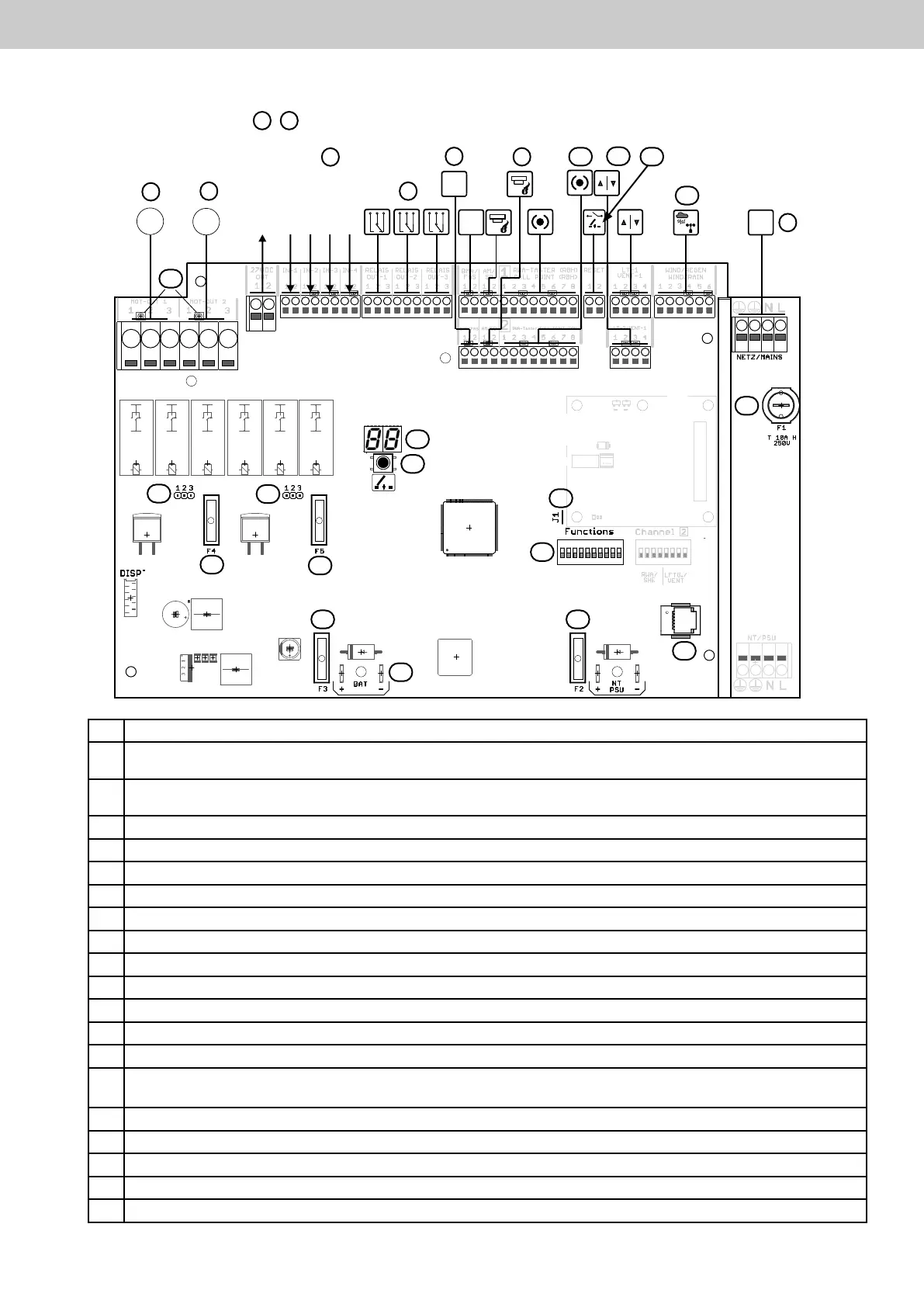

4 Übersicht der Grundplatine und Anschlussmöglichkeiten
:
neue Platine mit 3-Draht Leitungsüberwachung ab Jan. 2021
mail von M. Eggle am 12.11.2020
alte Platine nur mit 2-Draht Leitungsüberwachung
abverkauf der noch 150 Stck. bis Jan. 2021
Jumper
1
27 V DC / 4 A (10 s)
Analog IN 4-20 mA
Digital IN
Digital IN
Digital IN
2
3
4 5
6
7
8
13
9
10
11
12
14
15
16
17
18
19
20
21
25
26
27
24
22
23
