EasyConnect+
10 Inbetriebnahme
Hinweis: Die Angaben zur Inbetriebnahme
beziehen sich auf die Standardfunktionen.
 AlleDIP-SchalterbendensichinStellungOFF
Hinweis: Vor Inbetriebnahme prüfen, ob die
Akkus ausreichend fest durch die Klettbänder
 xiertsind.EinBetriebohneAkkubefestigungist
nicht zulässig!
Nach dem elektrischen Anschluss aller externen
Komponenten (Antriebe 24 V, RWA-Bedienstellen,
automatische Melder, Lüftungstaster 24 V, Wind-/Regen-
melder usw.) sowie der Leitungsüberwachungs-Module:
► Netzzuleitung 230 V AC (L, N, PE) an den Klemmen der
EasyConnect CP 20A anschließen (siehe
Seite 14,
Punkt 8.1
).
► Akkusicherung F3 (FKS 20 A) einsetzen.
► Prüfen ob alle Sicherungen F2 - F5 gesteckt sind (siehe
Seiten 10 + 11).
Die Türanzeige Netz 230 V leuchtet weiß, die Türanzeige OK
(Betriebsbereit OK) leuchtet grün.
Auf der 2 x 7-Segment Anzeige der Hauptplatine erscheint
i.O. (in Ordnung). Die RWA Steuerzentrale ist Betriebsbereit.
► Prüfen ob alle angeschlossenen Antriebe komplett ZU
gefahren sind (0-Position). Wenn nicht, unbedigt über
angeschlossenen Lüftungstaster ZU fahren.














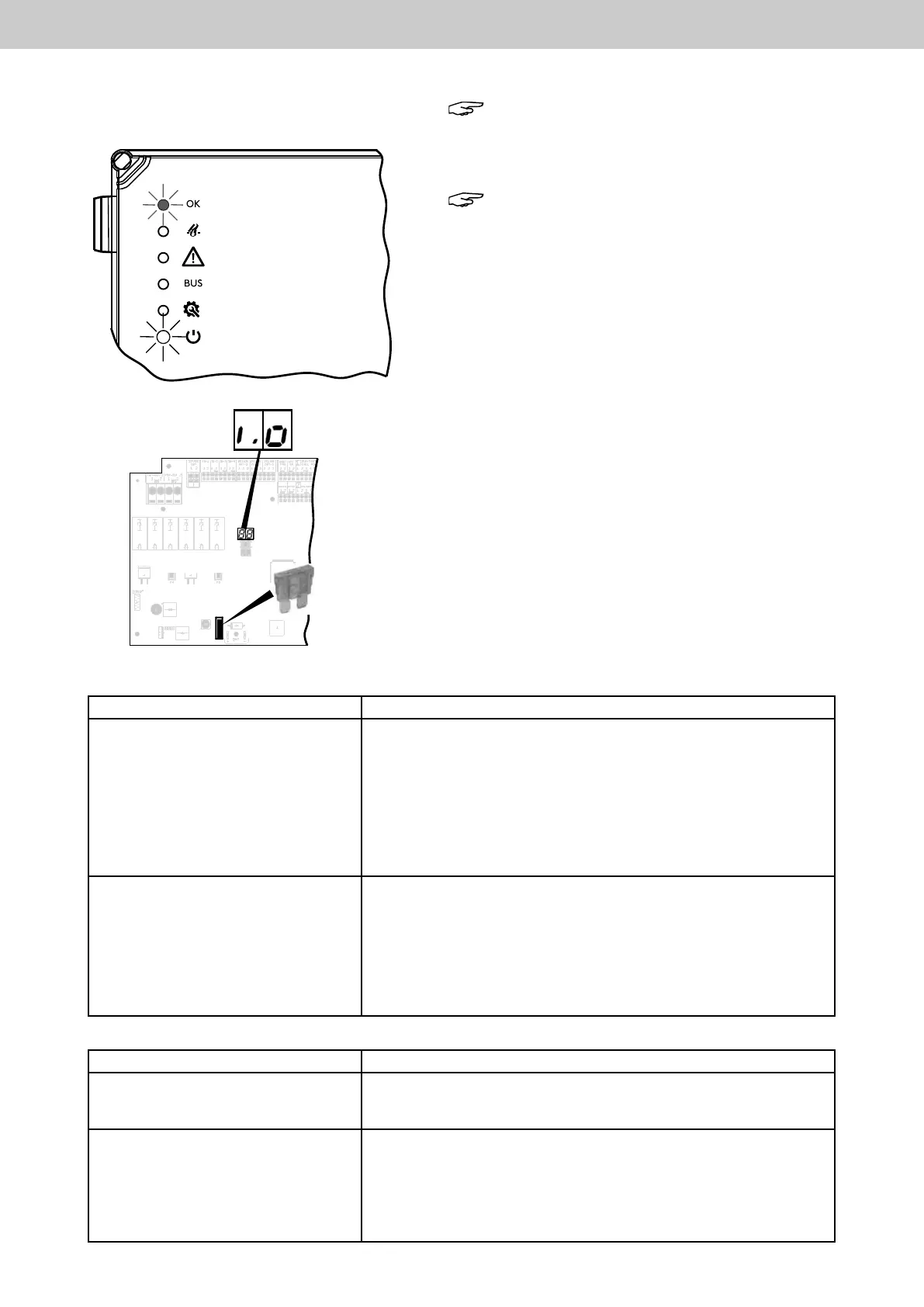

Türanzeige Betriebsbereit
OK (grün)
Türanzeige Netz 230 V (weiß)
2 x 7 Segmentanzeige
F3
Akkusicherung F3
FKS 20 A (gelb)
Hauptplatine
Test RWA-Bedienstelle
Betätigung Auswirkung
► Taste RWA-Auslösung (rot) auf der
RWA-Bedienstelle kurz betätigen
RWA Auslösung: Anzeige F A auf der 7-Segment Anzeige der
Grundplatine.
Rote LED auf der RWA-Bedienstelle und in der Gehäusetür der Steu-
erzentrale leuchtet. Die grüne LED (Betrieb OK) auf der RWA-Bedien-
stelle und in der Gehäusetür der Steuerzentrale leuchtet. Antriebs-
ausgang wird geschaltet (grüne LED oberhalb der Antriebsklemmen
leuchtet). Antriebe fahren voll AUF. Meldekontakt 2 (Auslösung)
geschlossen. Grüne LED auf Lüftungstaster (LTA 25) blinkt schnell
(Lüftungsfunktion gesperrt).
► Taste Reset / ZU (schwarz) auf der
RWA-Bedienstelle kurz betätigen
Reset der RWA Auslösung.
Antriebe fahren ZU (rote LED oberhalb der Antriebsklemmen leuch-
tet). Rote LED auf der RWA-Bedienstelle und in der Gehäusetür der
Steuerzentrale erlischt. Die grüne LED (Betrieb OK) auf der RWA-Be-
dienstelle und in der Gehäusetür der Steuerzentrale leuchtet. Mel-
dekontakt2(Auslösung)oen.Nachca.180sAnzeigeI.O.aufder
7-Segment Anzeige der
Grundplatine.
Test Lüftungstaster
Betätigung Auswirkung
► Taste AUF am Lüftungstaster kurz
betätigen
Der Antriebsausgang wird geschaltet (grüne LED oberhalb der
Antriebsklemmen leuchtet). Antriebe fahren AUF. Die Anzeige “Lüf-
tung AUF” (nur bei Typ LTA 25) leuchtet.
► Taste ZU am Lüftungstaster kurz
betätigen
Der Antriebsausgang wird geschaltet (rote LED oberhalb der An-
triebsklemmen leuchtet). Antriebe fahren ZU. Die Anzeige “Lüftung
AUF” (nur bei Typ LTA 25) leuchtet nicht.
Während dieses Laufens STOP drücken. (bei Typ LTA 12 STOP = beide
Tasten AUF und ZU gemeinsam drücken). Die Antriebe stoppen.
Lüftungstaster ZU nochmals kurz betätigen, die Antriebe fahren ZU.
Die Anzeige “Lüftung AUF” (nur bei Typ LTA 25) ist aus.
