EasyConnect+
Anschlusseinstellungen Motorausgang
Laufzeit Auf / Zu
Bedeutung: Einstellung der realen Antriebslaufzeit in
AUF- und ZU-Richtung in Sekunden bis die
Ausgangsspannung am Motoranschluss
 abschaltetunddasÖnungsaggregat
 vollständiggeönet/geschlossenist.Diesist
der Basiswert für weitere Einstellungen wie
z.B. Hubbegrenzung und Lüftungstaster
Positionsvorgabe und sollte unbedingt auf
den passenden Wert gesetzt werden.
Einstellbereich 1 s - 1000 s, Default 180 s
Hubbegrenzung
Bedeutung: Einstellung einer gewünschten kürzeren
 AusstellweitedesÖnungsaggregates
im Lüftungsbetrieb in Prozent.
0 % = voll ZU, 50 % halb AUF / ZU,
100 % = voll AUF. Diese Funktion ist nur in
AUF-Richtung anwendbar.
Hinweis: Nur wirksam, wenn DIP-Schalter
1 + 3 auf der Platine ON und 8 OFF sind oder
DIP-Schalter 1 auf OFF und der virtuelle
DIP-Schalter 3 ON und der virtuelle
DIP-Schalter 8 auf OFF gesetzt sind.
Verzögerung Auf / Zu
Bedeutung: Einstellung einer Verzögerungszeit in
AUF- und ZU-Richtung bevor der Motoraus-
gang der angeschlossenen Antriebe mit
Energie versorgt wird.
Einstellbereich 1 s - 300 s
15.8 KongurationsoberächeFunktionswahl
180 180
InderKongurationsoberäche"Funktionswahl"
können Zusatzfunktionen über den PC durch
markieren aktiviert werden.
Gleichzeitig werden neben der Funktionswahl die
manuellen DIP-Schalter-Einstellungen auf der Platine
der Steuerzentrale angezeigt.
Die gewählten Einstellungen in der Funktionswahl sind
nur aktiv, wenn DIP-Schalter 1 auf der Platine auf OFF
gesetzt ist.
AnzeigederFunktionsDIP-SchalteraufderZentrale
Hierkannnichtskonguriertwerden.DieseAnzeige
dient nur zur Dokumentation und Anzeige der auf der
Platine gesetzten DIP-Schalter.
Die hier angezeigten Einstellungen sind wirksam /
aktiv, wenn DIP-Schalter 1 auf der Platine auf ON
gesetzt ist.

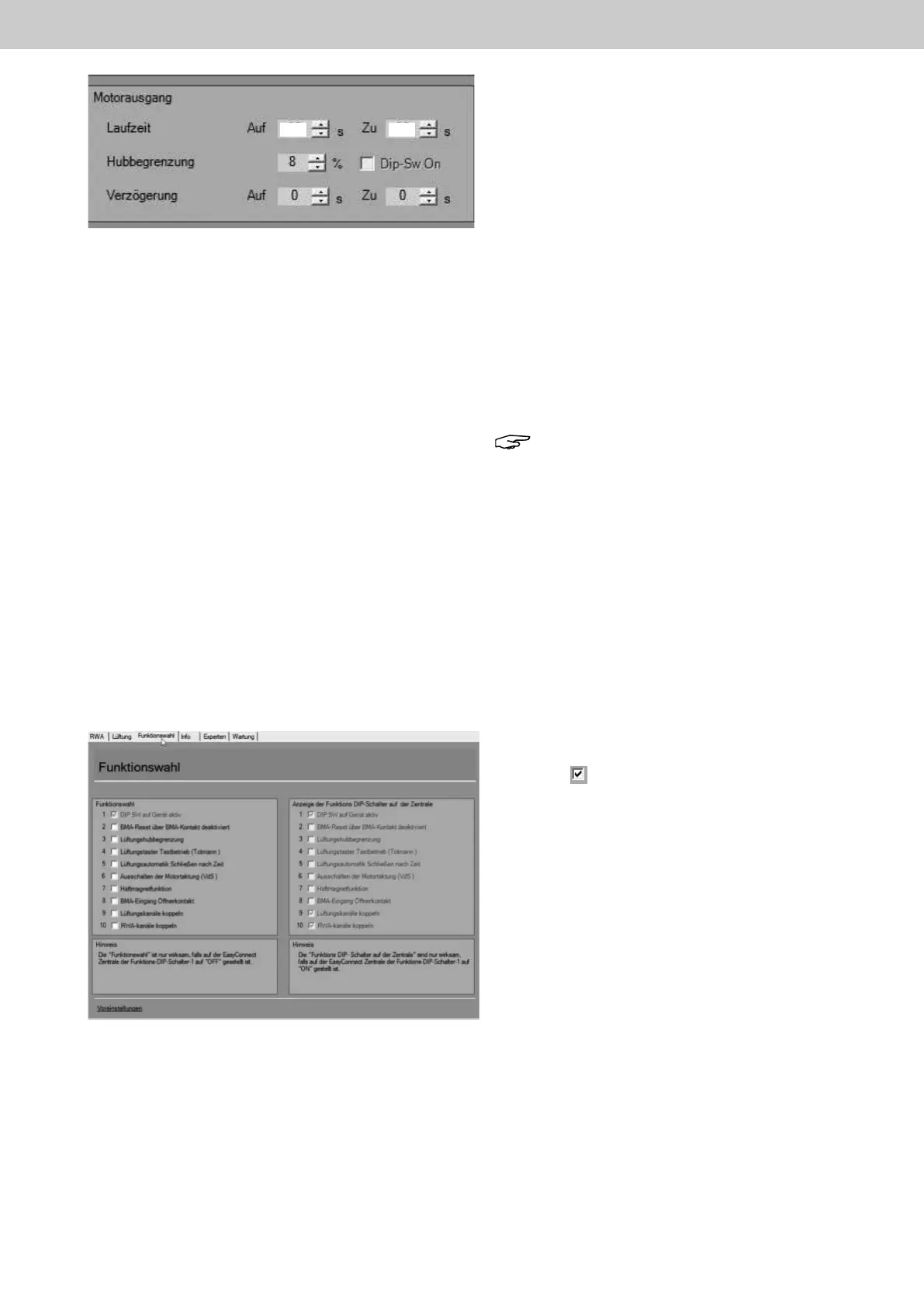

Abb.: KongurationsoberächeLüftung,Kanal1,Motorausgang
Abb.: KongurationsoberächeFunktionswahl
