Kingspan EasyConnect+ - 11 LED Anzeigen; LED Anzeigen auf der Gehäusetür; LED Anzeigen auf der Hauptplatine; LED Anzeigen Antriebe Kanal 1 + 2

26
01/13424999386
EasyConnect+
LED Anzeige Antriebslinie 1 Bedeutung
Grün leuchten Antrieb fährt AUF
Rot leuchten Antrieb fährt ZU
LED Anzeige BMA Kanal 1 Bedeutung
Grün leuchten
BMA-Kontakt geschlos-
sen
LED Anzeige BMA Kanal 2 Bedeutung
Grün leuchten
BMA-Kontakt geschlos-
sen
LED Anzeige Antriebslinie 2 Bedeutung
Grün leuchten Antrieb fährt AUF
Rot leuchten Antrieb fährt ZU

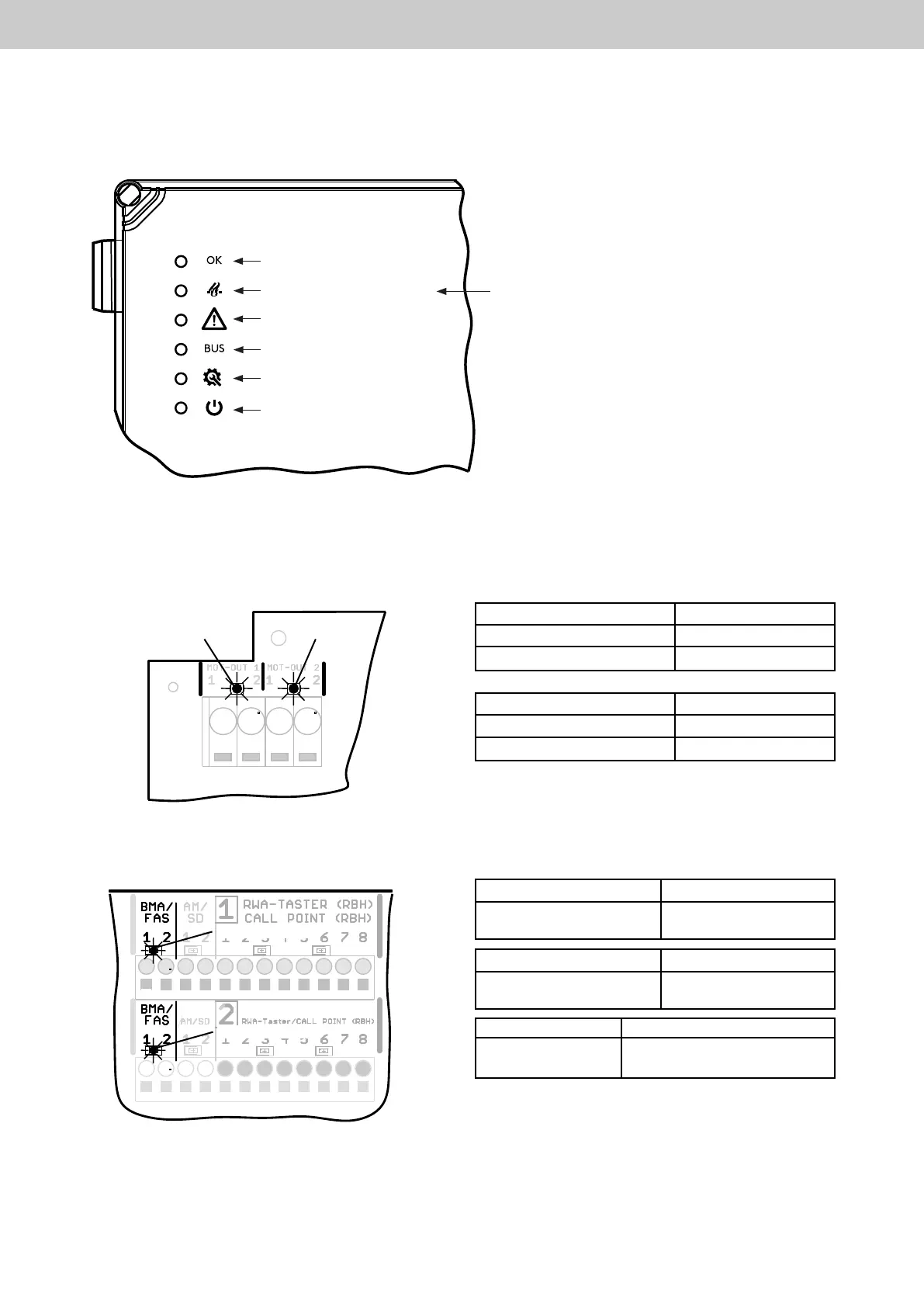

11.2 LEDAnzeigenaufderHauptplatine
11.2.1 LED Anzeige Antriebe Antriebslinien 1 + 2
11 LED Anzeigen
11.1 LEDAnzeigenaufderGehäusetür
11.2.2 LED Anzeige BMA Kanal 1 + 2







++
+
++
+
+++++
+

++
BBMMAA
BBMMAA



M


M

++
1 21 2
LED Antriebslinie 1
LED Antriebslinie 2





LED BMA Kanal 1
LED BMA Kanal 2






Türanzeige Netz 230 V (weiß)
Türanzeige Auslösung (rot)
Rot blinkt: Meldervoralarm (ein automatischer Melder
hat ausgelöst)
Türanzeige Störung (gelb)
Türanzeige Vernetzung (blau)
Türanzeige Wartung (orange)
Türanzeige Betriebsbereit (grün)
Zusatzinformation Bedeutung
LED Anzeige blitzt
auf
Signal vom aktivem Endmodul
ok
