AnschlusseinstellungenLüftungstaster
Positionsvorgabe Auf
/ Zu
Bedeutung:EinstellungdergewünschtenÖnungsweite
 einesÖnungsaggregatesinProzentbei
Betätigung eines angeschlossenen
Lüftungstasters in AUF-Richtung.
Anschlusseinstellungen Wind- / Regen- /
Zeit-Schließautomatik
Melder Typ
0:O
Bedeutung: Kein Wind- / Regenmelder angeschlossen
1:WRM24 (Pulse)
Bedeutung: Die Auswertung der Windgeschwindigkeit und
Einstellung des Windschwellwertes erfolgt in der
EasyConnect.
2:WRM24 (Schwelle in WRM)
Bedeutung: Die Auswertung der Windgeschwindigkeit und
Einstellung des Windschwellwertes erfolgt im
WRM24V.
ab 7 m/s (default)
Bedeutung: Ab dieser eingestellten Windgeschwindigkeit
(Windstärke) startet die Windschließautomatik.
Einstellbereich: 0 - 20 m/s
Hinweis: Nur wirksam, wenn als Melder Typ
"1:WRM24 (Pulse)" gewählt ist.
Schließen bei Wind auf
Bedeutung: Einstellung der gewünschten Schließweite
ab einer bestimmten Windstärke in Prozent.
0 % voll ZU, 50 % halb AUF
Schließen bei Regen auf
Bedeutung: Einstellung der gewünschten Schließweite
bei Regen in Prozent.
0 % voll ZU, 50 % halb AUF
Schließen nach Zeit
Bedeutung:DieÖnungsaggregateschließen
automatisch nach einer voreingestellten Zeit
in Sekunden unabhängig eines Wind- oder
Re
gen-Impulskontaktes.
Hinweis: Nur wirksam, wenn DIP-Schalter 1+5
auf der Platine auf ON sind oder DIP-Schalter 1
auf OFF und der virtuelle DIP-Schalter 5 auf ON ist.
►
►
15.7 KongurationsoberächeLüftung
InderKongurationsoberäche"Lüftung" können
Anschlusseinstellungen bei nachfolgend
angeschlossenen Komponenten über den PC
vorgenommen werden.
• Lüftungstaster
• Wind-/ Regen-/Zeit-Schließautomatik
• Motorausgang
Mit dem Button "Voreinstellungen" werden alle
nachträglichausgeführtenKongurationenaufihre
Werkseinstellung
zurückgesetzt.
►
►
180 180

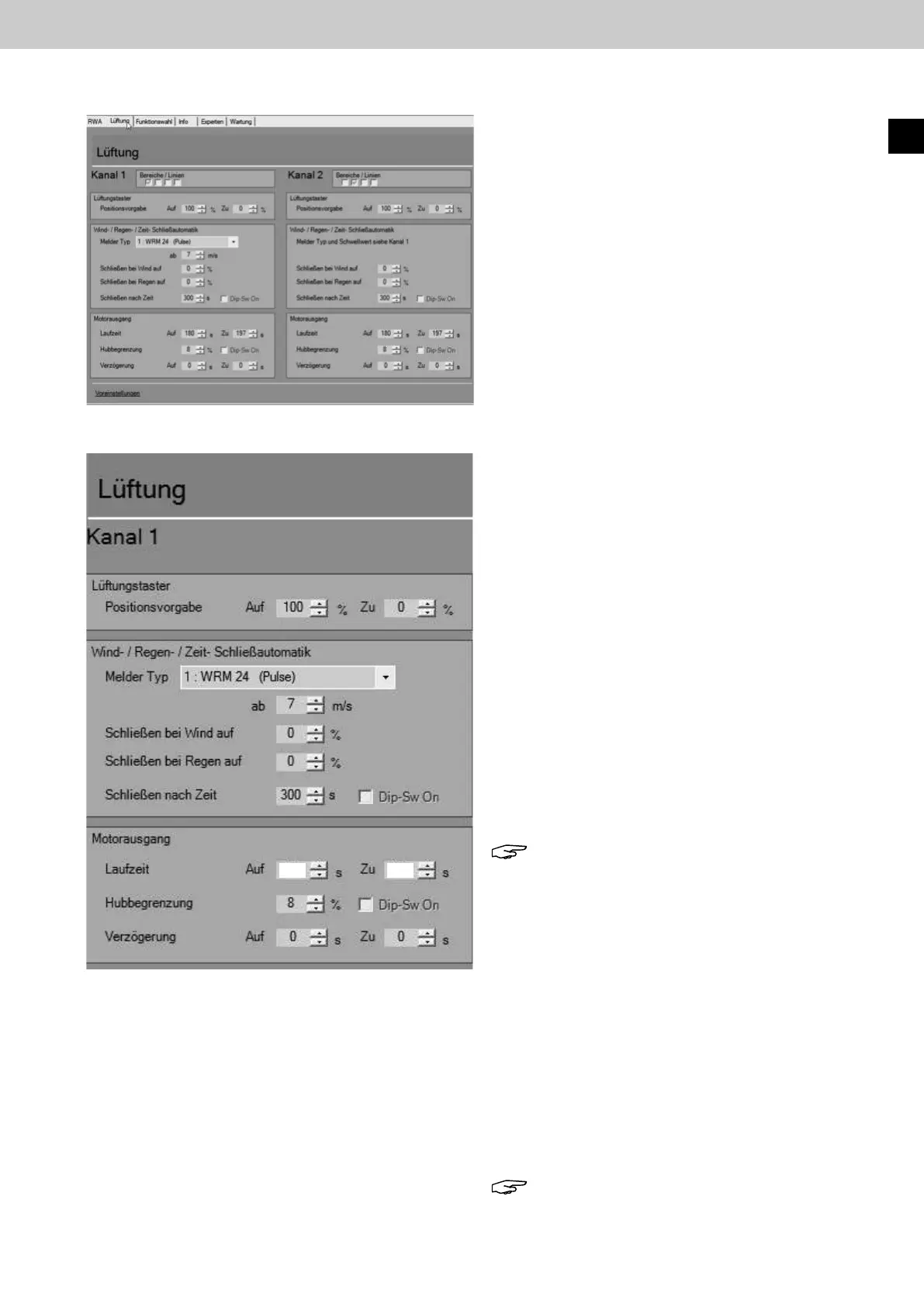

Abb.: KongurationsoberächeLüftung
Abb.: KongurationsoberächeLüftung,Kanal1
