Anschlusseinstellungen Motorausgang
Laufzeit Auf / Zu
Bedeutung: Einstellung der Antriebslaufzeit für die
AUF- und ZU-Richtung in Sekunden
(bei RWA-Auslösung) bis die
Ausgangsspannung am Motoranschluss
abschaltet und der Antrieb bei einer
bestimmten Ausstellweite stoppt.
Einstellbereich 1 s - 180 s
Hinweis: Der Wert Laufzeit kann nicht als
Hubbegrenzung verwendet werden. Der Wert
sollte der Zeit entsprechen, welche ein
 ÖnungsaggregatzumvollständigenÖnen
braucht.
Achtung: Wird dieser Wert zu klein gewählt,
 önetdasÖnungsaggregatnichtvollständig.
Wird dieser Wert zu groß gewählt, startet die
Funktion Nachtriggern bei Blockade verspätet.
Hinweis: Nur wirksam, wenn DIP Schalter 1 + 6
auf ON oder DIP Schalter 1 auf OFF und der
virtuelle DIP Schalter 6 aktiviert ist .
Verzögerung Auf / Zu
Bedeutung: Einstellung einer Verzögerungszeit in
Sekunden (bei RWA-Auslösung und
Zurücksetzen der RWA-Auslösung) für die
AUF- und ZU-Richtung bevor der
Motorausgang mit Energie versorgt wird.
Einstellbereich 1 s - 10 s
AnschlusseinstellungenHaftmagnet
Halten bei Netzausfall
Bedeutung: Einstellung der Energieversorgungszeit
(Notstromversorgung über Akku) in
Sekunden bei Netzausfall.
Einstellbereich 1 s - 10 s, Default 10 s
Hinweis: Nur wirksam, wenn DIP Schalter 1 + 7
auf ON oder DIP Schalter 1 auf OFF und der
virtuelle DIP Schalter 7 aktiviert ist .
►
►
Anschlusseinstellungen BMA Eingang
Schließerkontakt (Default)
Bedeutung: Die RWA-Auslösung erfolgt über einen
Schließerkontakt der bauseitigen
Brandmeldeanlage (BMA)
Önerkontakt
Bedeutung: Die RWA-Auslösung erfolgt über einen
 Önerkontaktderbauseitigen
Brandmeldeanlage (BMA).
Hinweis: Für den elektrischen Anschluss
muss zusätzlich ein UEB3-2k7-AE Modul
verwendet werden
►
►
►
►
►
Anschlusseinstellungen Automatischer Melder
Automatische Melder
Bedeutung: 3 Auswahlmöglichkeiten von Meldertypen
die angeschlossen werden können.
Kingspan STG / Argina, Hekatron, Apollo
Vorarlarm
Bedeutung: Ein automatischer Melder hat ausgelöst.
Die rote LED (Auslösung) blinkt. Es wird
noch keine Auslösung bzw. Fahrt eines
Antriebes ausgeführt.
►

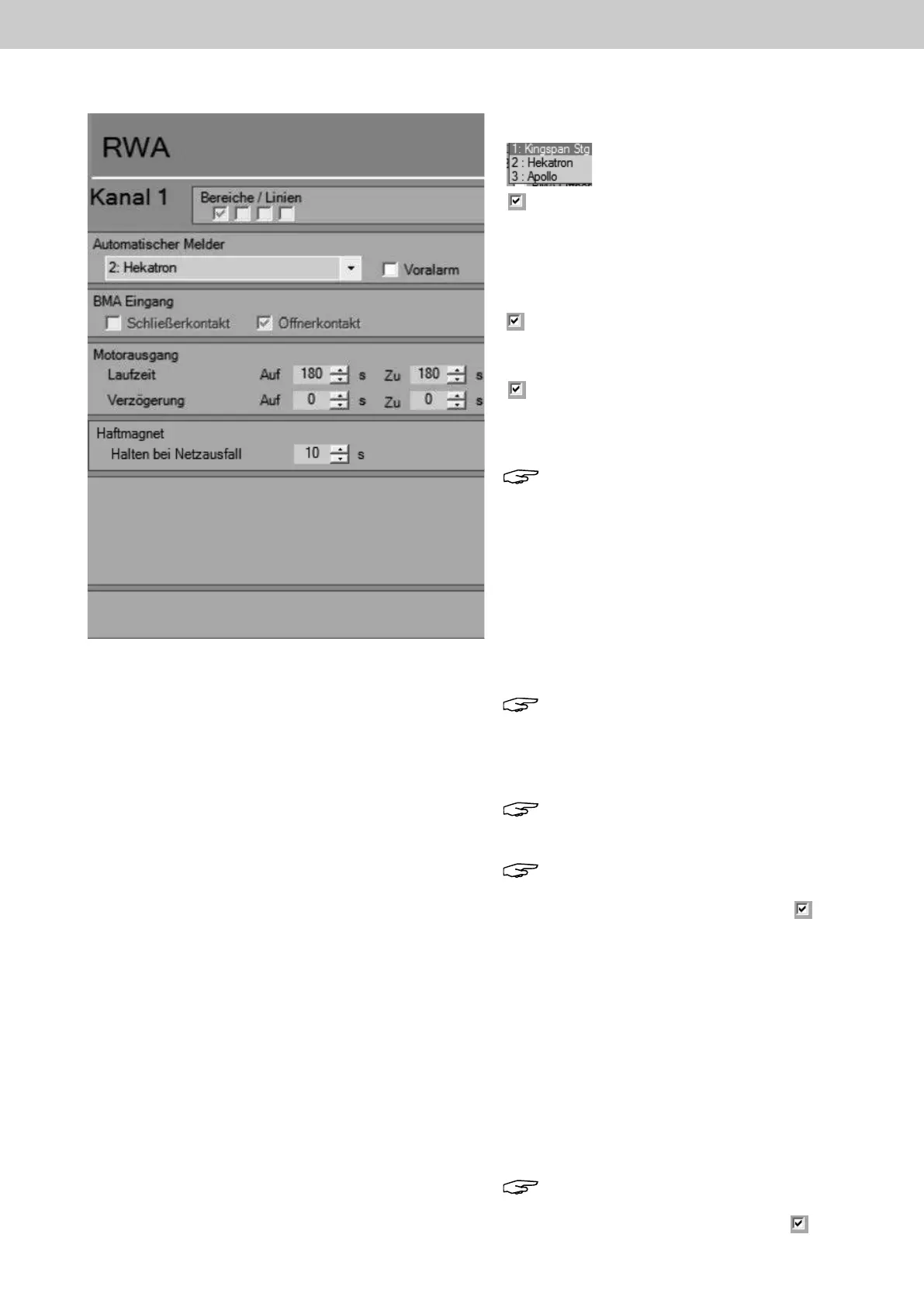

Abb.: KongurationsoberächeRWA,Kanal1
