Kingspan EasyConnect+ - Anschluss Brandmeldeanlage (BMA)

18
01/13424999386
EasyConnect+

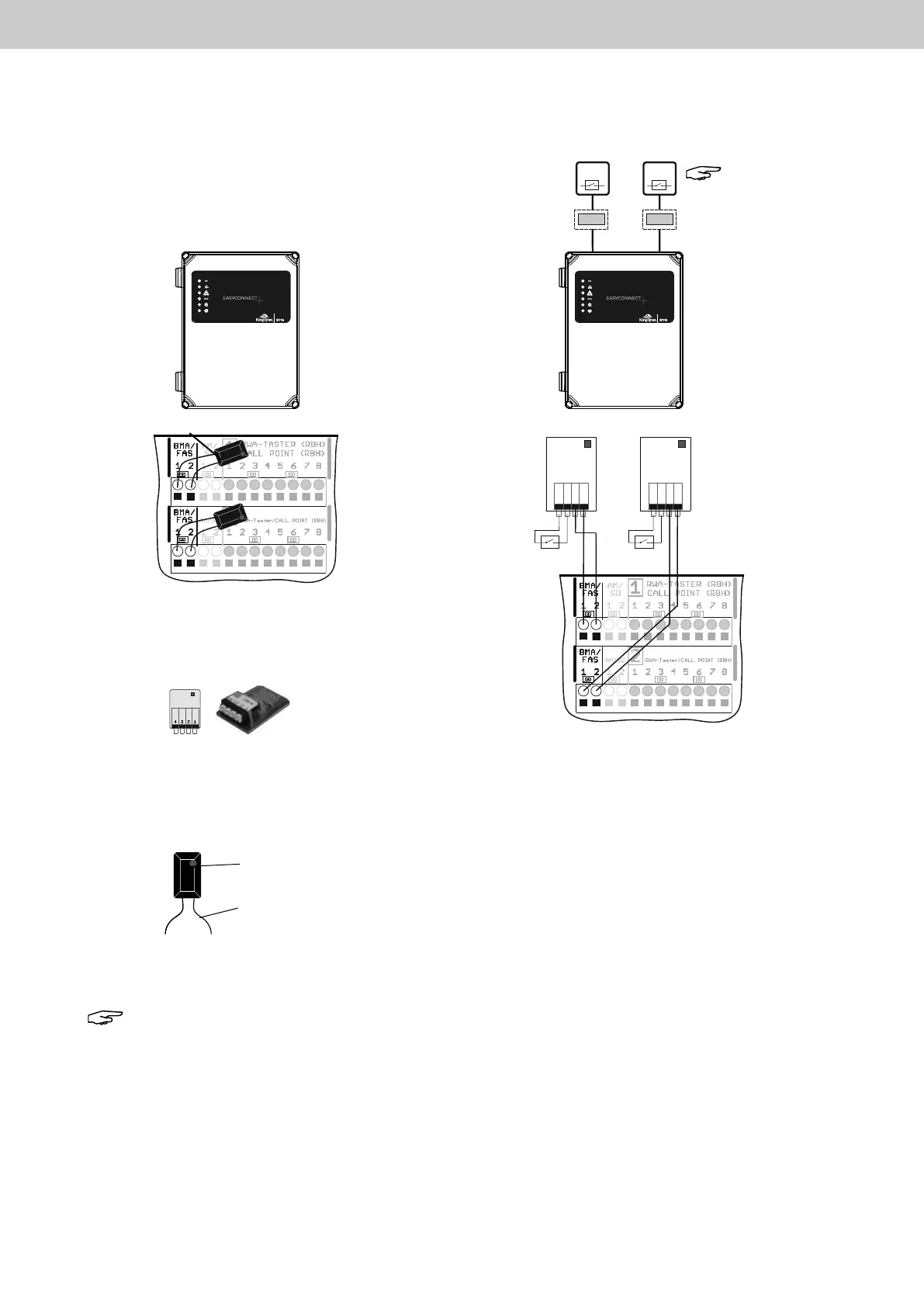

8.5 Anschluss Brandmeldeanlage (BMA)













UEB2UEB2UEB2


















UEB2UEB2UEB2


Kanal 2
Kanal 2
Kanal 1
Kanal 1
Anschluss BMA mit Schließerkontakt (NO)Ohne BMA-Anschluss
UEB3-2K7-AE
Das UEB3-2K7-AE ist nicht im Lieferum-
fang enthalten und muß separat bestellt
werden.
Hinweis: Das
UEB3-2K7-AE
wird in die
BMA-Zentrale
eingebaut.
Aktives Endmodul/2 (AE/2)
UEB3-
2K7-AE
UEB3-
2K7-AE
Hinweis: Bei RWA-Kanalkopplung (DIP 10 = ON) wird nur der BMA Eingang des Kanal 1 ausgewertet.
Der BMA Eingang des Kanals 2 muss mit einem aktivem Endmodul/2 (AE/2) abgeschlossen werden.
EasyConnect+
EasyConnect+
Aktives Endmodul/2 (AE/2)
schwarze Anschlüsse
rote LED
