Kingspan EasyConnect+ - 9 Funktions-DIP-Schalter

22
01/13424999386
EasyConnect+
WerkseitigbendensichalleDIP-Schalter,ausserDIP-Schalter1und6,inStellungOFF.
Einstellbare Funktionen bei Stellung ON (EIN)
DIP-Schalter 1:KongurationüberDIP-Schalter
DIP-Schalter 2: "BMA Auf“ und "Reset" über 1x BMA-Schließerkontakt deaktiviert
DIP-Schalter 3: Lüftungshubbegrenzung aktiv
DIP-Schalter 4: Lüftung im Tastbetrieb (Totmann)
DIP-Schalter 5: Lüftungsautomatik, automatisches Schließen
DIP-Schalter 6: Ausschalten der Motortaktung (VdS Funktion)
DIP-Schalter 7: Haftmagnetfunktion
DIP-Schalter 8:
BMA-Auslösungüber1xÖnerkontakt
DIP-Schalter 9: Kanalaufteilung Lüftungskanäle zusammen
DIP-Schalter 10: Kanalaufteilung RWA-Kanäle zusammen
Hinweis: Alle Einstellungen der DIP-Schalter ohne Netz (230 V AC) und ohne angeschlossene
Akkus vornehmen.
DIP-Schalter 1:StellungON:DieKongurationüberDIP-Schalter2-10istaktiv.
StellungOFF(nichtbetätigt):DievirtuelleKongurationistaktiv.
DIP-Schalter 2: Stellung ON: Die automatische Reset-Funktion bei Abfall des BMA-Schließer-
kontaktes ist deaktiviert. Ein Reset der Auslösung ist über den Reset-Taster auf der
Grundplatine und über die RWA-Zu Taste der RWA-Bedienstellen möglich. Bei über
EasyConnect Bus vernetzten Zentralen ist der Reset über RWA-Bedienstelle nur bei der
Zentrale möglich, an welcher die BMA-Auslösung aktiviert wurde.
Stellung OFF (nicht betätigt): "BMA Auf“ und "Reset über 1x BMA-Schließerkontakt"
Ein BMA Auslösesignal (externer Schließerkontakt schließt) löst eine Entrauchung aus.
EinRücksetzendesBMAAuslösesignals(ÖnungdesexternenSchließerkontaktes)
setzt die Entrauchungsfunktion zurück, falls diese nicht zusätzlich durch andere Quellen
(z.B. RWA-Bedienstelle) ausgelöst wurde.
DIP-Schalter 3: Stellung ON: Lüftungshubbegrenzung aktiv. Die Hubbegrenzung wird über
eine Motorlaufzeit vorgegeben (DEFAULT: 15 s). Sie ist nicht aktiv bei RWA- Funktion.
Stellung OFF (nicht betätigt): Lüftungshubbegrenzung deaktiviert.
DIP-Schalter 4: Stellung ON: Lüftung im Tastbetrieb (Totmann) aktiv.
Die Antriebe fahren nur bei gedrückter Taste AUF oder ZU. Wird die Taste losgelassen,
stoppen die Antriebe sofort. Diese Funktion kann als Schutzfunktion für "kraftbetätigte
Fenster" dienen, sofern ein Sichtkontakt vom Taster auf die entsprechenden Fenster besteht.
Stellung OFF (nicht betätigt): Tastbetrieb der Lüftungstaster deaktiviert.
DIP-Schalter 5: Stellung ON: Lüftungsautomatik, automatisches Schließen nach 5 Minuten.
Nach
jedemLüftungsönungsbefehlerfolgteinautomatischesSchließen
nach der vorgegeben Zeit. Nicht aktiv bei Entrauchung (RWA- Funktion).
Stellung OFF (nicht betätigt): Lüftungsautomatik deaktiviert.
DIP-Schalter 6: Stellung ON: Ausschalten der Motortaktung (VdS-Funktion).
Stellung OFF (nicht betätigt): Motortaktung aktiv. Zur Überwindung möglicher mechanischer
BlockadenandenÖnungselementenwerdendieAntriebslinienalle2Min.kurzzeitigin
ZU-Richtung angesteuert und danach wieder in AUF-Richtung.
Dieser Vorgang erfolgt für mind. 30 Min.

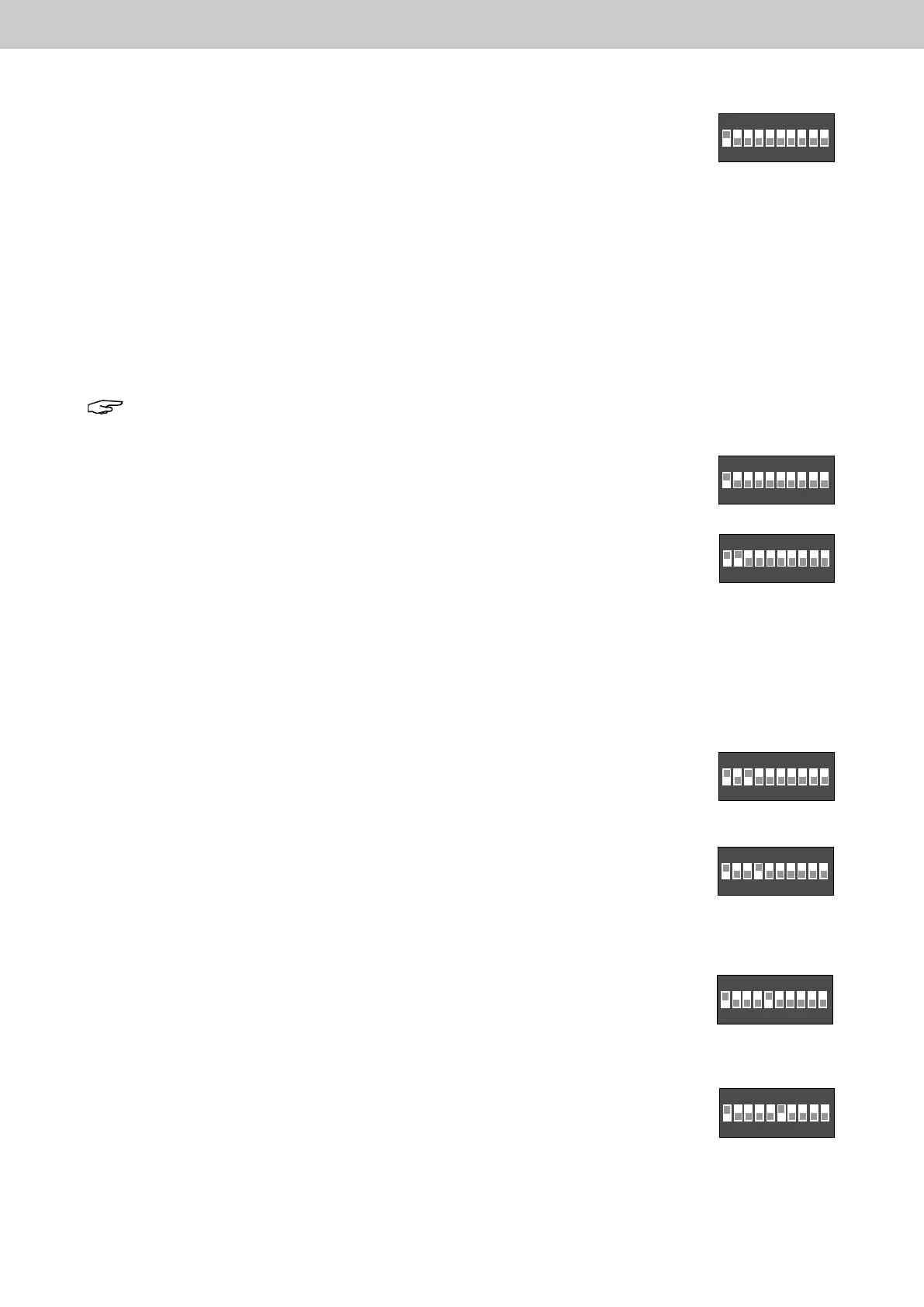

9 Funktions-DIP-Schalter
