EasyConnect+

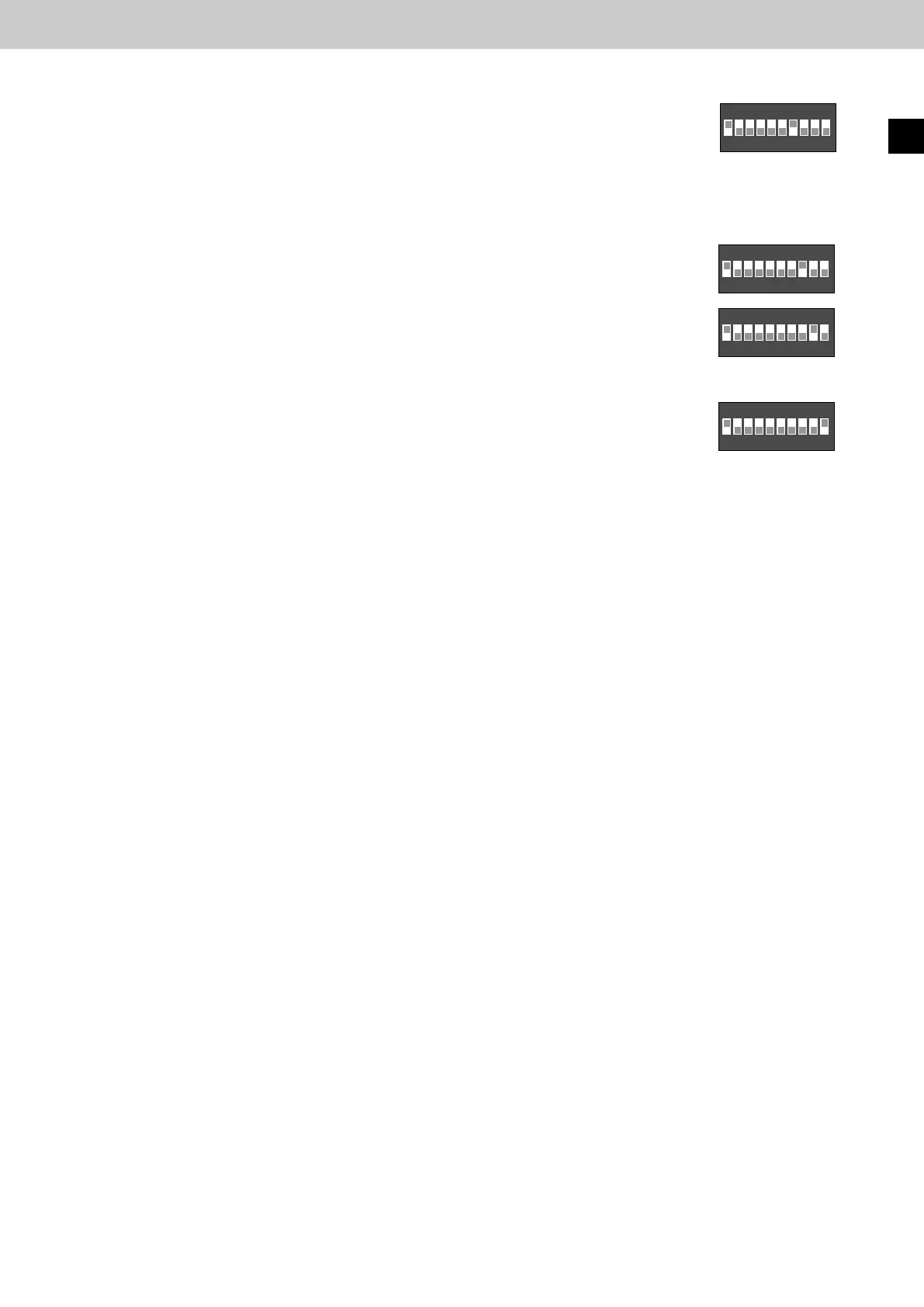

DIP-Schalter 7: Stellung ON: Haftmagnetfunktion aktiviert.
In dieser Funktion bleibten die Antriebsausgänge im betriebsbereiten Zustand dauerhaft
bestromt. Bei RWA Auslösung werden die Antriebsausgänge abgeschaltet.
BeiNetzausfallwerdendieAntriebsausgängenacheinerkongurierbarenZeitabgeschaltet
(Voreinstellung: 30s, für kurzzeitige Überbrückungen).
Stellung OFF (nicht betätigt): Haftmagnetfunktion deaktiviert.
DIP-Schalter 8:StellungON:UmschaltungBMA-AuslösungvonSchließer-aufÖnerkontakt.
DIP-Schalter 9: Stellung ON: Die Antriebsausgänge 1 + 2 für die Lüftungsfunktion wirken
zusammen. Stellung OFF (nicht betätigt): Die Antriebsausgänge 1 + 2 für die
Lüftungsfunktion wirken getrennt.
DIP-Schalter 10: Stellung ON: Die Antriebsausgänge 1 + 2 für die RWA-Funktion wirken
zusammen. Stellung OFF (nicht betätigt): Die Antriebsausgänge 1 + 2 für die RWA-Funktion
wirken getrennt.
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
10
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
10
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
10
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
10
