EasyConnect+

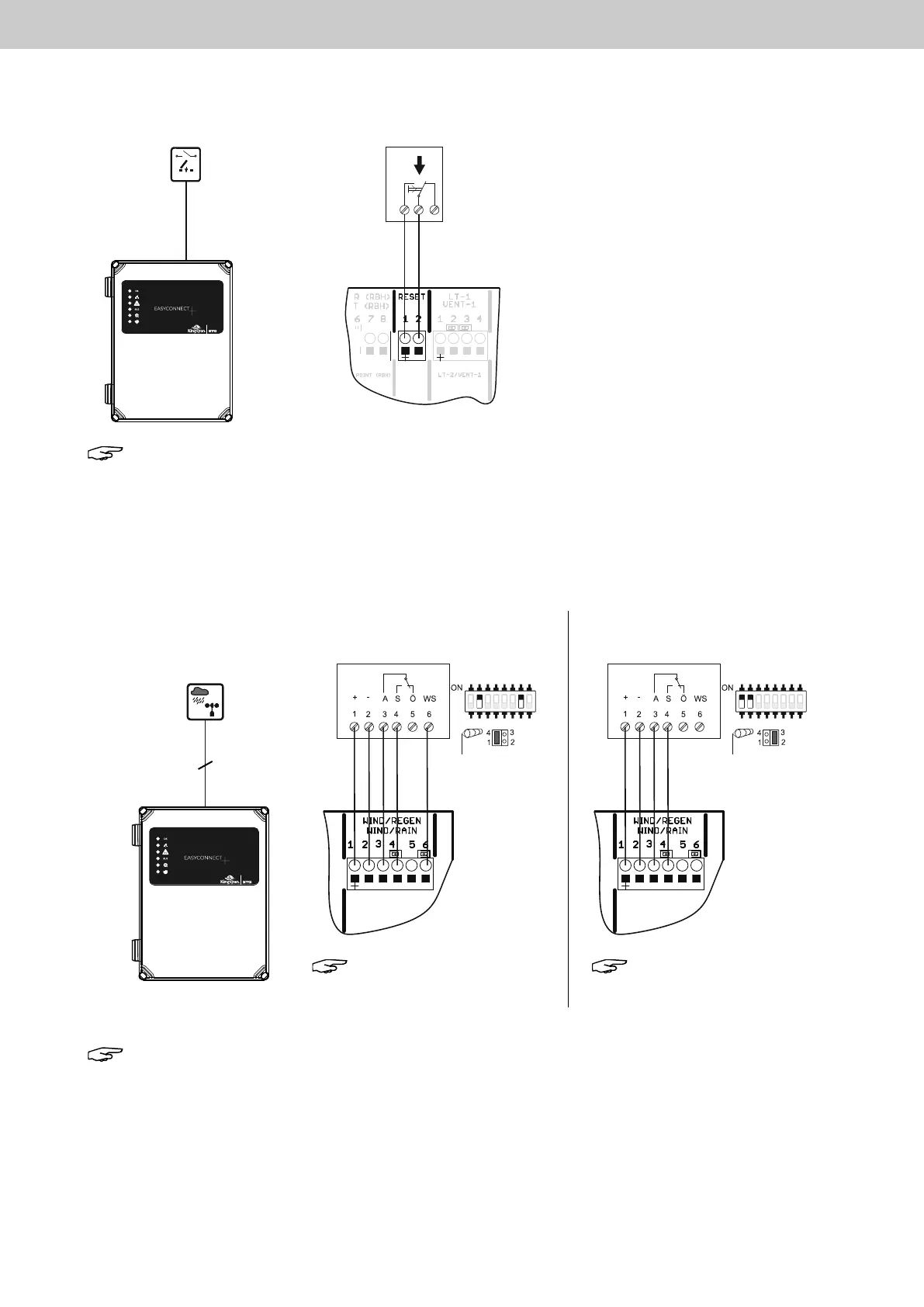

8.7 Anschluss externer Reset-Taster
8.8 Anschluss Wind-/ Regenmelder Typ WRM/2 24V und Regenmelder Typ RM/2 24V

SP
O
Reset
Hinweis: Durch Tastendruck wird die RWA-Auslösung und automatische Melder bei beiden Kanäle
zurückgesetzt. Die Fenster / Klappen fahren auf Position ZU.
Die Lüftungsfunktion wird nach 3 Minuten frei gegeben.
Hinweis: Die Wind- und Regensignale wirken auf beide internen Kanäle 1 + 2.
Externer
Reset-Taster

 



4 (5)
Anschluss und DIP-Schalterstellung
mit kombiniertem Signal
Typen WRM/2 24V, RM/2 24V
DIP-Schalterstellung
DIP-Schalterstellung
Jumperstellung
Typ WRM/2 24V
Jumperstellung
Typ WRM/2 24V
Anschluss und DIP-Schalterstellung
mit getrenntem Signal
Typ WRM/2 24V
Hinweis: Einstellung der
Windgeschwindigkeit in der
EasyConnect+
Hinweis: Einstellung der
Windgeschwindigkeit am
WRM/2
EasyConnect+
EasyConnect+
